- Seite 1 RASENLÜFTER/VERTIKUTIERER Art.-Nr./No. d‘art. 222662 BEDIENUNGSANLEITUNG CH-IMPORTEUR: MAX TRADA AG · CHURERSTRASSE 82 · CH-8808 PFÄFFIKON...
-
Seite 2: Piktogramm Illustration Und Erklärung
Arbeiten Sie nur bei Tageslicht oder ausreichendem Kunstlicht. • Tragen Sie geeignete Arbeitskleidung und feste Schuhe. • Überprüfen Sie vor Gebrauch, ob das Netzkabel und das Verbindungskabel intakt sind, um festzustellen, ob die Maschine mit Strom versorgt wird. Art.-Nr./No. d‘art. 222662... - Seite 3 • Während des Betriebs der Maschine. Tragen Sie immer kräftiges Schuhwerk und lange Hosen. Betreiben Sie das Gerät nicht barfuss oder in offenen Sandalen. • Überprüfen Sie sorgfältig den Einsatzbereich der Maschine und entfernen Sie alle Art.-Nr./No. d‘art. 222662...
- Seite 4 Die Verwendung der Anwendung für andere Zwecke gilt als inkorrekt und nicht genehmigt. Der Hersteller haftet nicht für Schäden oder Verletzungen, die sich aus einer solchen Verwendung ergeben. Der Benutzer trägt die volle Verantwortung für alle damit verbundenen Risiken. Art.-Nr./No. d‘art. 222662...

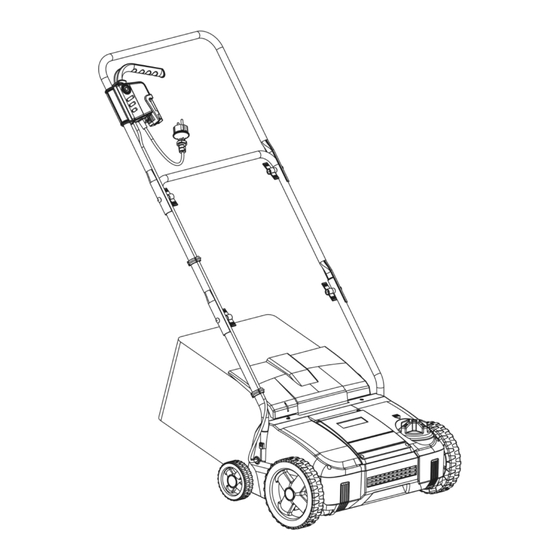

- Seite 5 BEDIENUNGSANLEITUNG Beschreibung Obere Schubstange Schraube Mittlere Schubstange Kabelhalter Drehverschluss Untere Schubstange Abdeckklappe Motorgehäuse Auffangsack 10 Vertikutierer Art.-Nr./No. d‘art. 222662...
-
Seite 6: Montage
Schrauben (2) und den Knopf (5) einsetzen. Auffangbeutel (Abb. 1-4) • Ziehen Sie die Sicherheitsklappe nach oben und halten Sie sie fest. • Befestigen Sie den Halter des Auffangbeutels (9) an dem Haken am Motorge- häuse (10). Art.-Nr./No. d‘art. 222662... - Seite 7 -9 mm Netzanschluss (Abb. 3-1) Stecken Sie die Geräteanschlussleitung in die Sicherheitsschalter-Stecker Kombination und sichern Sie diese mit der Kabelentlastung. Die Schleife des Netzkabels muss lang genug sein, damit die Kabelentlastung von einer Seite zur anderen gleiten kann. Art.-Nr./No. d‘art. 222662...
-
Seite 8: Überhitzungsschutz
Motor über die Schutzeinrichtung automatisch abgeschaltet. Warten Sie, bis der Motor abgekühlt ist (ca. 15 Minuten) und starten Sie dann das Gerät erneut. Warnung! Wenn Sie die Schaltstufe nicht freigeben, startet das Gerät sofort nach dem Abkühlen des Motors. Verletzungsgefahr! Art.-Nr./No. d‘art. 222662... - Seite 9 Wenn Sie an Steigungen arbeiten, halten Sie sich immer diagonal zur Steigung in einer stabilen, sicheren Position. Arbeiten Sie nicht an extrem steilen Hängen. • Entleeren Sie den Grasbehälter, sobald er voll ist, um ein Verstopfen des Messers und eine Überlastung des Motors zu vermeiden. Art.-Nr./No. d‘art. 222662...
-
Seite 10: Entnahme Und Belüftung (Optional)
Sie Ihren Rasen vor Beginn des Vertikutierens auf eine kürzere Höhe (weniger als 4 cm). Halten des Vertikutierers während des Einsatzes (Abb. 5) • Mit dieser Ausrüstung können Sie den Rasen oder Boden einfach und bequem vertikutieren. Art.-Nr./No. d‘art. 222662... -
Seite 11: Wartung Und Lagerung
Einmal pro Saison • Schmieren Sie die Messer, die Verbindungen zwischen Zylinder und Antriebs- welle und die Drehfeder an der Sicherheitsklappe. • Lassen Sie den Einsatz am Ende der Mähsaison in einer Fachwerkstatt über- prüfen und warten. Art.-Nr./No. d‘art. 222662... - Seite 12 Klappen Sie die Führungsschiene nach unten und bewahren Sie sie an einem geeigneten Ort auf. Technische Daten Betriebsspannung 220V ~ 50Hz Leistungsaufnahme 1400 W Leerlaufdrehzahl 4200 min-1 Schnittbreite 310 mm Fassungsvermögen des Grasauffangbeutels Gemessener Schallleistungspegel LWA 90 dB(A) Art.-Nr./No. d‘art. 222662...
-
Seite 13: Fehlerbehebung
Leeren Sie den Sammelbeutel und beseiti- gebnisse Auswurfkanal blockiert gen jegliche Verstopfungen GARANTIE • Das Gerät hat zwei Jahre Garantie ab Verkaufsdatum. (Rechnung aufbewahren!) • Schäden die von falschem Gebrauch herrühren fallen nicht unter die Garantiean- sprüche. Art.-Nr./No. d‘art. 222662...
