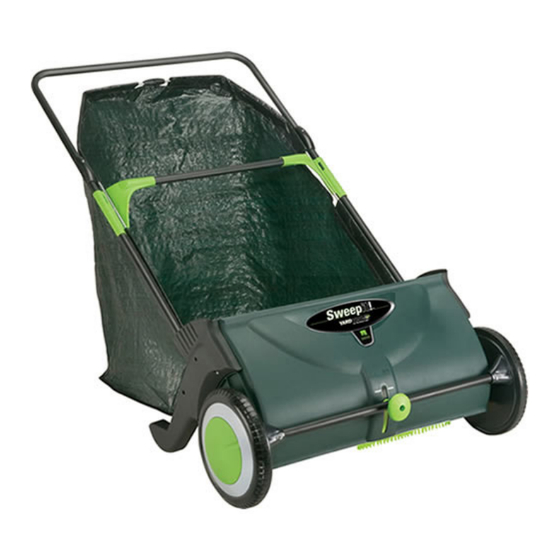

- Seite 1 SWEEP IT LAUBSAMMLER Art.-Nr./No. d‘art. 90309.00.000 BEDIENUNGSANLEITUNG CH-IMPORT: MAX TRADA AG · ADETSWILERSTRASSE 2-4 · CH-8344 BÄRETSWIL...
-
Seite 2: Benötigte Werkzeuge (Nicht Im Lieferumfang Enthalten)
BEDIENUNGSANLEITUNG Beschreibung der Teile Teil Beschreibung Menge Griff Griff-Halter Griff-Verbindung Querstange an Kehrmaschine M5 Unterlagsscheibe Auffangbeutel Seitenstange des Auffangrahmens Untere Stange des Auffangrahmens Verbindung oberer Rahmen Rechte Verbindung des Auffangrahmens Linke Verbindung des Auffangrahmens Kehrmaschinen-Hauptteil Bürsten Halter Bein Rechts Halter Bein Links M5 Sicherungsmutter M5 x30mm Schraube 8 mm x 1,9 cm Schraube... -
Seite 3: Montage
BEDIENUNGSANLEITUNG MONTAGE 1. Verbinden Sie die Griff-Halter (b) mit den Griff-Anschlüssen (c), 2 x M5 Schrauben (s) und 2 x M5 Sicherungsmutter (r), an der Griff-Stange (a). 2. Verbinden Sie den montierten Griffabschnitt am Hauptteil (m) der Kehrmaschine mit den 4 x M5 Schrauben (s) von der Innenseite des Kehrmaschinen-Hauptteil durch die Bohrungen am unteren Teil des Griffabschnitts und sichern Sie diese mit M5 Scheiben (e) und M5 Sicherungsmuttern (r). - Seite 4 BEDIENUNGSANLEITUNG 3. Verbinden Sie die linken und rechten (p + q) Beine an den Haupteil (m) der Kehrmaschine und sichern Sie sie mit den mit 8 mm x 1,9 cm Schrauben (u). 4. Führen Sie zunächst die seitliche Stange des Auffangrahmens (h) in die Hülse an der oberen Ecke des Auffangbeutels (g) mit dem Gewinde zuerst ein.
- Seite 5 BEDIENUNGSANLEITUNG 6. Verbinden Sie die Seitenstangen (h) des Auffangrahmens mit der oberen Verbindung des Rahmens (j). Verbinden Sie die untere Stange des Auffangrah- mens (i) mit dem montierten Rahmen durch die rechte Verbindung des Auf- fangrahmens (k) und dem Gewinde der linken Rahmenverbindung (l) an die Gewindeenden der seitlichen Stangen des Auffangrahmens (h).
- Seite 6 BEDIENUNGSANLEITUNG 8. Drücken Sie an der Oberseite der Bürsten (n) die Bohrungen und Stifte von vier Sätzen zusammen. 9. Halten Sie die montierten Bürsten-Sets zusammen und schieben Sie jeden Satz in die Rillen des Rotors, bis jedes Set eingerastet ist (Klick). 10.
-
Seite 7: Vor Dem Einsatz
BEDIENUNGSANLEITUNG VOR DEM EINSATZ • Prüfen Sie in regelmässigen Abständen, ob alle Muttern, Stifte & Schrauben sicher sitzen und ziehen Sie sie ggf. nach. • Vergewissern Sie sich vor Gebrauch, dass der Einsatzbereich frei von Hindernissen ist. • Wenn die Kehrmaschine für einen längeren Zeitraum nicht verwendet wurde, überprüfen Sie, ob alle Befestigungen gesichert sind und prüfen Sie alle beweglichen Teile. -
Seite 8: Garantie
BEDIENUNGSANLEITUNG WARNUNG • Tragen Sie während des Gebrauchs einen geeigneten Augenschutz. • Tragen Sie im Freien geeignete Schuhe. • Nur für den Einsatz im Freien geeignet. • Von Kindern fernhalten. • Vergewissern Sie sich vor Gebrauch, dass der Einsatzbereich frei von Hindernissen ist.
