Traduzione delle istruzioni originali

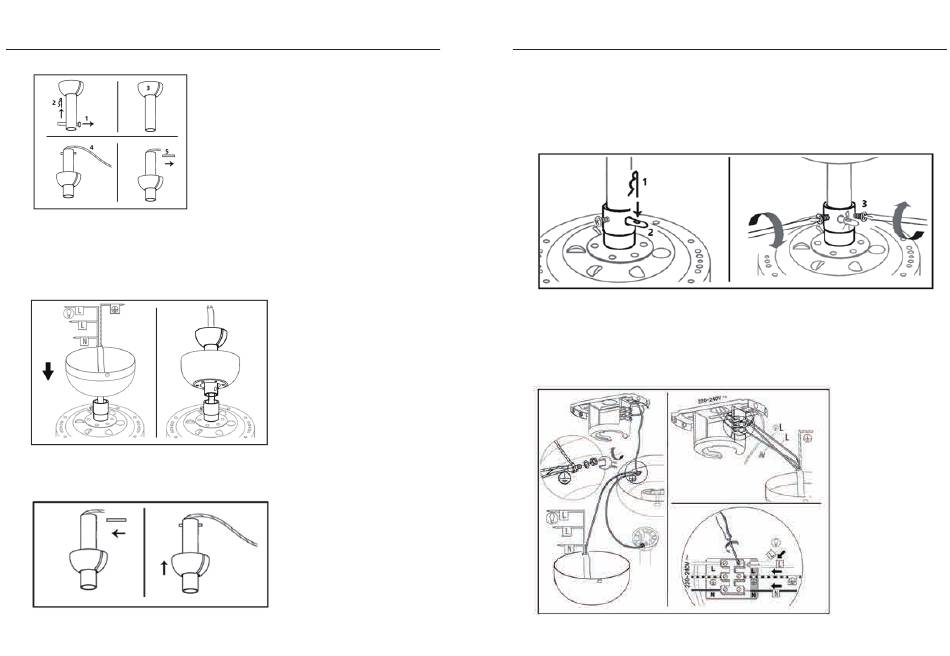

Far scorrere la Calotta superiore lungo i fili, i connettori e la staffa
5.
(1) fino a posizionarla contro l'alloggiamento del motore. Con-
durre i cavi elettrici ed i connettori all'interno dello stelo e della
sfera.
Reinserire il perno nello stelo e far scorrere la sfera verso
6.
l'alto fino a quando il perno non si trova all'interno di essa.
40
It Traduzione delle istruzioni originali
7.
Inserire l'asta nella staffa. Accertarsi che il foro nell'albero sia
allineato con l'incavo. Inserire il tirantino nel perno (1). Inserire il
perno (2) fino a quando non si blocca e stringere la vite (3)
all'interno dell'incavo.
8.
Collegare i fili correttamente come segue. Per collegare il domino
per l'approvvigionamento di energia, si riferiscono al cavo schemi
come segue
Attenzione: Il ventilatore deve essere collegato a terra.
02/2018 41
It
