AUTOMATISCHE PHASENUMSCHALTER APM-10
BESCHREIBUNG
Der automatische Phasenumschalter APM-
10 ist ein Gerät, das die Kontinuität der Strom-
versorgung eines einphasigen Verbrauchers
bei Spannungsschwankungen im Netz auf-
rechterhält. Das Gerät wählt automatisch die
nächstgelegene einphasige Last nach Pha-
senpriorität innerhalb des benutzerdefinierten
Einstellbereichs aus und schließt diese an die
einphasige Last an. Die maximale Belastbar-
keit des Ausgangs sollte bei Verbrauchern
der Klasse AC1 den Wert von 16 A nicht über-
schreiten. APM-10 ist für den Einbau in Schalt-
anlagen (DIN-Schiene) vorgesehen. Das Ge-
häuse nimmt eine Breite von 2 Modulen ein.
EIGENSCHAFTEN
● Sicherstellung der Kontinuität der Stromver-
sorgung eines einphasigen Verbrauchers,
● dreiphasige Versorgung L1-L2-L3 (L1-Prio-
ritätsphase),
● Einstellung der Auslöseschwelle für maxi-
male Spannung,
● Einstellung der Auslöseschwelle für mini-
male Spannung,
● Einstellung der Wiedereinschaltzeit der
Prioritätsphase,
● Einstellung der automatischen Wiederein-
schaltzeit,
● Ausgangsbelastbarkeit - max. 16A für C1-
Lasten,
● Parametersignalisierung für einzelne Ver-
sorgungsphasen - 3 x LEDs,
● Fehleranzeige,
● Montage im Verteiler (DIN-Schiene).
Das Gerät ist an ein Einpha-
sennetz unter Berücksichtigung
geltender Normen anzuschlie-
ßen. Die Anschlussmethode
ist in dieser Anleitung beschrie-
ben. Installation, Anschluss
ACHTUNG
und Einstellung dürfen nur von
qualifizierten Elektrikern durchgeführt werden,
die sich mit der Betriebsanleitung und den Funk-
tionen des Gerätes vertraut gemacht haben. Die
Demontage des Gehäuses resultiert mit Garan-
tieverlust und droht mit einem Stromschlag. Vor
Beginn der Installation ist sicherzustellen, dass
die Anschlussleitungen spannungsfrei sind. Bei
der Installation ist ein Kreuzschlitzschraubendre-
her mit einem Durchmesser von bis zu 3,5 mm
anzuwenden. Der korrekte Betrieb wird durch
Transport, Lagerung und Nutzung des Gerätes
beeinflusst. Die Installation des Gerätes wird in
folgenden Fällen nicht empfohlen: mangelnde
Komponenten, Beschädigung oder Verformung
des Gerätes. Im Falle von Fehlfunktionen ist der
Hersteller zu kontaktieren.
Entsorgen Sie dieses Gerät nicht
mit anderem Abfall! Um schädliche
Auswirkungen auf die Umwelt und die
menschliche Gesundheit zu vermeiden,
sollten die verwendeten Geräte in
ausgewiesenen Bereichen gelagert
werden. Haushalts-Elektrogeräte können
kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie
beim Kauf neuer Geräte an den Shop
zurückgegeben werden.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Poland
tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04
www.zamel.com, e-mail: export@zamel.pl
TECHNISCHE DATEN
Wiedereinschaltzeitbereich der Prioritätsphase bei Ausgang T
Feste Schaltverzögerung (Abschaltung) bei U
Genauigkeit der Bestimmung der Auslöseschwelle
Maximaler Kommutierungsstrom (cos φ=1) der Ausgangskontakte: 16 A
Maximaler Kommutierungsstrom (cos φ=0,4) der Ausgangskontakte: 5 A

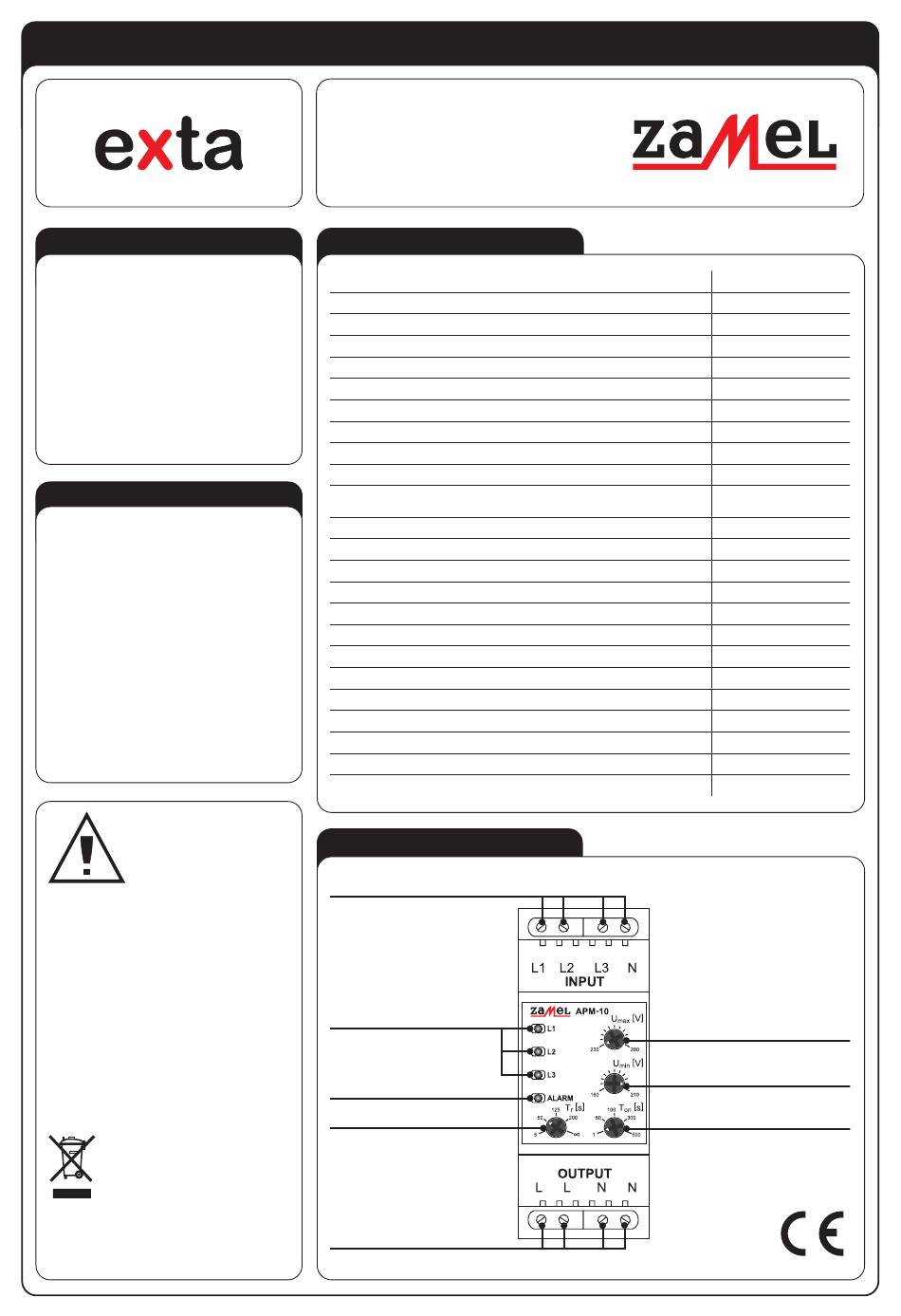

AUSSEHEN
Stromversorgungsklemmen
Parametersignalisierung der
Stromversorgungsphasen
Fehleranzeige
Wiedereinschaltzeitbereich
der Prioritätsphase bei T
r
Ausgang Tr Ausgangsklemmen
(für Lastanschluss)
Stromversorgungsklemmen: L1, L2, L3, N
Nenn-Versorgungsspannung: 3 x 230 V AC + N
Bemessungsfrequenz: 45 ÷ 55 Hz
Auslösebereich bei U
Auslösebereich bei U
Wiedereinschaltzeit-Einstellbereich T
Reservephasenschaltzeit: nicht länger als 0.2 s
Spannungshysterese: 5 ÷ 6 V
bei Spannungsänderung:
Leistungsaufnahme (unter Last): nicht größer als 1,2 W
Anzahl der Anschlussklemmen: 8
Querschnitt der Anschlussdrähte: 0,5 ÷ 1,5 mm
Betriebstemperatur: -20 ÷ +45 °C
Arbeitsposition: beliebig
Gehäusebefestigung: DIN-Schiene
Gehäuseschutzgrad: IP20
Überspannungskategorie: II
Verschmutzungsgrad: 2
Abmessungen: 90,2x36x64,5
Gewicht: 0,15 kg
Regulierung der Auslöseschwelle für
Regulierung der Auslöseschwelle für
Wiedereinschaltzeit-Einstellbereich
BEDIENUNGSANLEITUNG
: 160 ÷ 210 V
min
230 ÷ 280 V
max:
*: 5 ÷ 200 s
r
: 1 ÷ 600 s
on
: 12 s
min
±3 V
2
maximale Spannung U
max
minimale Spannung U
min
Т
on
apm-10_inst_ext_de | 15.03.21
