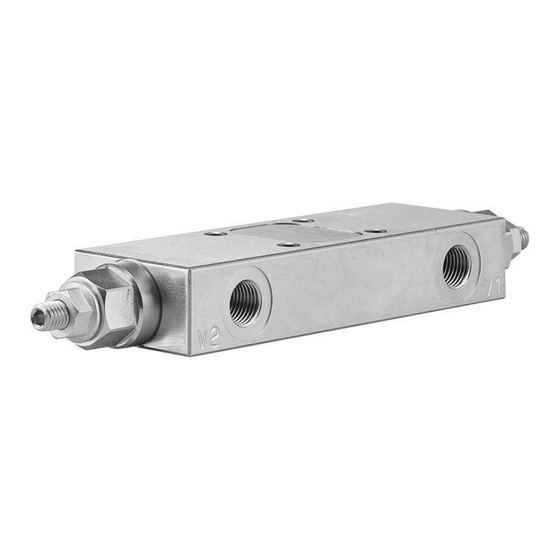

Lasthalteventil Typ CLHV-PIB
Lasthalteventil Typ CLHV-PIB
Produkt-Dokumentation
Produkt-Dokumentation
Einzelventil oder Doppelventil für Rohrleitungsanschluss
Einzelventil oder Doppelventil für Rohrleitungsanschluss
und Plattenaufbau
und Plattenaufbau
Einstelldruck p
Einstelldruck p
:
:
max
max
Lastdruck p
Lastdruck p
:
:
max
max
Volumenstrom Q
Volumenstrom Q
:
:
max
max
D 7918 VI-PIB
D 7918 VI-PIB
09-2020 - 1.2
09-2020-1.2
350 bar
350 bar
320 bar
320 bar
350 l/min
350 l/min
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HAWE Hydraulik CLHV-PIB
Inhaltszusammenfassung für HAWE Hydraulik CLHV-PIB
- Seite 1 Lasthalteventil Typ CLHV-PIB Lasthalteventil Typ CLHV-PIB Produkt-Dokumentation Produkt-Dokumentation Einzelventil oder Doppelventil für Rohrleitungsanschluss Einzelventil oder Doppelventil für Rohrleitungsanschluss und Plattenaufbau und Plattenaufbau Einstelldruck p Einstelldruck p 350 bar 350 bar Lastdruck p Lastdruck p 320 bar 320 bar Volumenstrom Q...
- Seite 2 Handelsnamen, Produktmarken und Warenzeichen werden nicht besonders gekennzeichnet. Insbesondere wenn es sich um eingetragene und geschützte Namen sowie Warenzeichen handelt, unterliegt der Gebrauch gesetzlichen Bestimmungen. HAWE Hydraulik erkennt diese gesetzlichen Bestimmungen in jedem Fall an. Druckdatum / Dokument generiert am: 09.10.2020 ©...
-
Seite 3: Inhaltsverzeichnis
Kenngrößen................................9 Abmessungen..............................13 Lasthalteventil Typ CLHV 2..........................13 Lasthalteventil Typ CLHV 3..........................15 Lasthalteventil Typ CLHV 5..........................19 Montage-, Betriebs- und Wartungshinweise......................23 Bestimmungsgemäße Verwendung......................... 23 Montagehinweise..............................23 Betriebshinweise..............................24 Wartungshinweise............................... 24 © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 3/25... -
Seite 4: Übersicht Lasthalteventil Typ Clhv
Schwingungsneigung geeignet und wird besonders in Verbindung mit Proportio- nal-Wegeschiebern, z.B. Typ PSL und PSV, eingesetzt. Es ist auch mit Rücklaufdruckkompensation und Federraumentlastung erhältlich. Der Typ CLHV-PIB kann entweder in der Rohrleitung oder direkt am Zylinder bzw. Hydromotor installiert werden. Eigenschaften und Vorteile: ■... -
Seite 5: Lieferbare Ausführungen, Hauptdaten
Bauform Parts-in-body Grundtyp und Baugröße "Tabelle 1" Tabelle 1 Grundtyp und Baugröße Volumenstrom Einstelldruck (l/min) (bar) CLHV 2 CLHV 3 CLHV 5 CLHV 7 HINWEIS Baugröße 7 nur auf Anfrage © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 5/25... - Seite 6 Der Einstelldruck sollte mind. 30% über dem max. Lastdruck liegen. Tabelle 6 Verstellbarkeit Kennzeichen Beschreibung Ohne Bezeichnung Fest eingestellt, nur bei Baugröße 3 Fest eingestellt, mit Werkzeug verstellbar Fest eingestellt, mit Werkzeug verstellbar und Verstellschutzkappe © HAWE Hydraulik SE 6/25 D 7918 VI-PIB - 09-2020-1.2...
- Seite 7 1 PS-14 G 1/4 2 PS-14 G 3/8 3 PS-14 G 1/2 3 PS-14 G 1/2 4 PS-14 G 3/4 * nur in Kombination mit Aufsteuerverhältnis 4:1 und Rücklaufdruckabhängigkeit Kennzeichen "C" © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 7/25...
- Seite 8 G 3/4 Plattenaufbau 1 PS-21 G 1/4 2 PS-21 G 3/8 3 PS-21 G 1/2 3 PS-21 G 1/2 4 PS-21 G 3/4 2 PS-22 G 3/8 3 PS-22 G 1/2 © HAWE Hydraulik SE 8/25 D 7918 VI-PIB - 09-2020-1.2...
-
Seite 9: Kenngrößen
Starttemperatur: bis -40°C zulässig (Startviskositäten beachten!), wenn die Beharrungstem- peratur im anschließenden Betrieb um wenigstens 20K höher liegt. Biologisch abbaubare Druckmedien: Herstellerangaben beachten. Mit Rücksicht auf die Dichtungsverträglichkeit nicht über +70°C. © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 9/25... - Seite 10 D: 73 VORSICHT Überlastung von Komponenten durch falsche Druckeinstellungen. Leichte Verletzungen. ■ Auf maximalen Betriebsdruck der Pumpe und der Ventile achten. ■ Druckeinstellungen und Druckveränderungen nur bei gleichzeitiger Manometerkontrolle vornehmen. © HAWE Hydraulik SE 10/25 D 7918 VI-PIB - 09-2020-1.2...
- Seite 11 Q Volumenstrom (l/min); Sp Druckdifferenz (bar) CLHV 3 Q Volumenstrom (l/min); Sp Druckdifferenz (bar) CLHV 5 Q Volumenstrom (l/min); Sp Druckdifferenz (bar) freier Durchfluss F d V Arbeitsrichtung V d F © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 11/25...
- Seite 12 1,8 kg 2,4 kg 3,1 kg GS-21 1,9 kg 1,9 kg 2,7 kg 2,3 kg PS-21 1,9 kg 1,9 kg 2,7 kg 2,2 kg 2,2 kg PS-22 1,9 kg 2,6 kg © HAWE Hydraulik SE 12/25 D 7918 VI-PIB - 09-2020-1.2...
-
Seite 13: Abmessungen
4.1 Lasthalteventil Typ CLHV 2 CLHV 2 ... - 1 GS-11 CLHV 2 ... - 1 GS-14 CLHV 2 ... - 1 GS-21 Anschluss (ISO 228-1) C1, C2, V1, V2, Pil G 1/4 © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 13/25... - Seite 14 O-Ring 9,92x2,62 NBR 90 Shore A Anschlüsse (ISO 228-1) V1, V2 M, M1 C1, C2 CLHV 2 ... - 1 PS-14 G 1/4 G 1/4 CLHV 2 ... - 1 PS-21 © HAWE Hydraulik SE 14/25 D 7918 VI-PIB - 09-2020-1.2...
-
Seite 15: Lasthalteventil Typ Clhv 3
CLHV 3 ... (V) - 3 GS-11 32,5 G 1/2 G 1/4 Verstellung ohne Bezeichnung Kennzeichen V (fest eingestellt) (fest eingestellt, mit Werkzeug verstellbar) Kennzeichen VA (fest eingestellt, mit Werkzeug verstellbar und Verstellschutzkappe) © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 15/25... - Seite 16 CLHV 3 ... (V) - 3 GS-21 32,5 G 1/2 CLHV 3 ... (V) - 2 PS-12 Anschluss (ISO 228-1) V2, Pil G 3/8 O-Ring 10,77x2,62 NBR 90 Shore A © HAWE Hydraulik SE 16/25 D 7918 VI-PIB - 09-2020-1.2...
- Seite 17 M, M1 C1, C2 CLHV 3 ... (V) - 2 PS-14 29,5 27,5 12,5 G 3/8 G 1/4 CLHV 3 ... (V) - 3 PS-14 34,5 32,5 17,5 17,5 G 1/2 © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 17/25...
- Seite 18 C1, V1, V2 CLHV 3 ... (V) - 2 PS-22 29,5 27,5 12,5 G 3/8 G 1/4 CLHV 3 ... (V) - 3 PS-22 34,5 32,5 17,5 17,5 G 1/2 © HAWE Hydraulik SE 18/25 D 7918 VI-PIB - 09-2020-1.2...
-
Seite 19: Lasthalteventil Typ Clhv 5
C1, C2, V1, V2 CLHV 5 ..V - 3 GS-14 G 1/2 G 1/4 CLHV 5 ..V - 4 GS-14 G 3/4 Verstellung Kennzeichen V (fest eingestellt, mit Werkzeug verstellbar) © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 19/25... - Seite 20 CLHV 5 ..V - 4 GS-21 Anschlüsse (ISO 228-1) C1, C2, V1, V2 CLHV 5 ..V - 3 GS-21 58,5 G 1/2 CLHV 5 ..V - 4 GS-21 81,5 G 3/4 © HAWE Hydraulik SE 20/25 D 7918 VI-PIB - 09-2020-1.2...
- Seite 21 CLHV 5 ..V - 4 PS-12 G 3/4 V1, V2 C1, C2 CLHV 5 ..V - 3 PS-14 G 1/2 G 1/4 CLHV 5 ..V - 4 PS-14 G 3/4 © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 21/25...
- Seite 22 CLHV 5 ..V - 3 PS-21 CLHV 5 ..V - 4 PS-21 O-Ring 17,12x2,62 NBR 90 Shore A Anschlüsse (ISO 228-1) V1, V2 G 1/2 G 1/4 C1, C2 © HAWE Hydraulik SE 22/25 D 7918 VI-PIB - 09-2020-1.2...
-
Seite 23: Montage-, Betriebs- Und Wartungshinweise
Das Produkt muss (insbesondere in Kombination mit Druckspeichern) vor der Demontage vorschriftsmäßig außer Betrieb genommen werden. GEFAHR Plötzliche Bewegung der hydraulischen Antriebe bei falscher Demontage. Schwere Verletzungen oder Tod. ■ Hydrauliksystem drucklos machen. ■ Wartungsvorbereitende Sicherheitsmaßnahmen durchführen. © HAWE Hydraulik SE D 7918 VI-PIB - 09-2020-1.2 23/25... -
Seite 24: Betriebshinweise
Regelmäßig, mindestens jedoch 1x jährlich prüfen, ob die hydraulischen Anschlüsse beschädigt sind (Sichtkontrolle). Falls externe Leckagen auftreten, das System außer Betrieb nehmen und instandsetzen. In regelmäßigen Abständen, mindestens jedoch 1x jährlich, die Geräteoberfläche reinigen (Staubablagerungen und Schmutz). © HAWE Hydraulik SE 24/25 D 7918 VI-PIB - 09-2020-1.2... -
Seite 25: Weitere Informationen
Lasthalteventil Typ LHDV: D 7770 ■ Lasthalteventil Typ CLHV: D 7918-VI-C HAWE Hydraulik SE Einsteinring 17 | 85609 Aschheim/München | Postfach 11 55 | 85605 Aschheim | Germany Tel +49 89 379100-1000 | Fax +49 89 379100-91000 | info@hawe.de | www.hawe.com...
