Inhaltsverzeichnis

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge

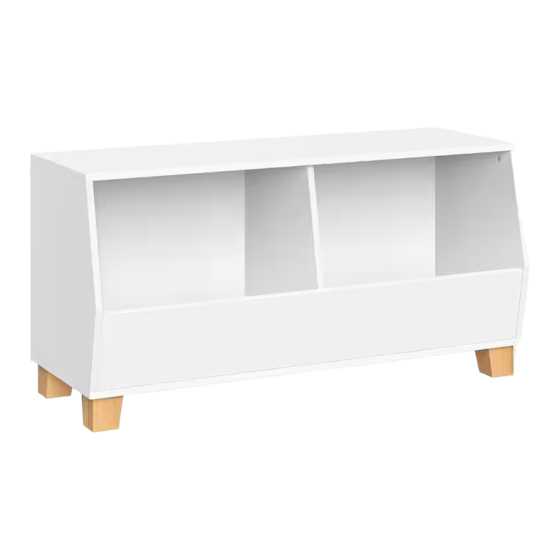

Kids Catch-All 35" Toy Organizer
®
RiverRidge
®
Organizador de juguetes Catch-All de 89 cm para niños
RiverRidge
Unité de rangement pour jouets 35 po (89 cm) pour enfants
®
RiverRidge
®
Sammelaufbewahrung für Kinderspielzeug, 35 Zoll (69 cm)
02-253 - White, Blanco, Blanc, Weiß
RiverRidge
®
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
®
ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA
Inhaltsverzeichnis
loading

Verwandte Anleitungen für RiverRidge HOME 02-253

Inhaltszusammenfassung für RiverRidge HOME 02-253

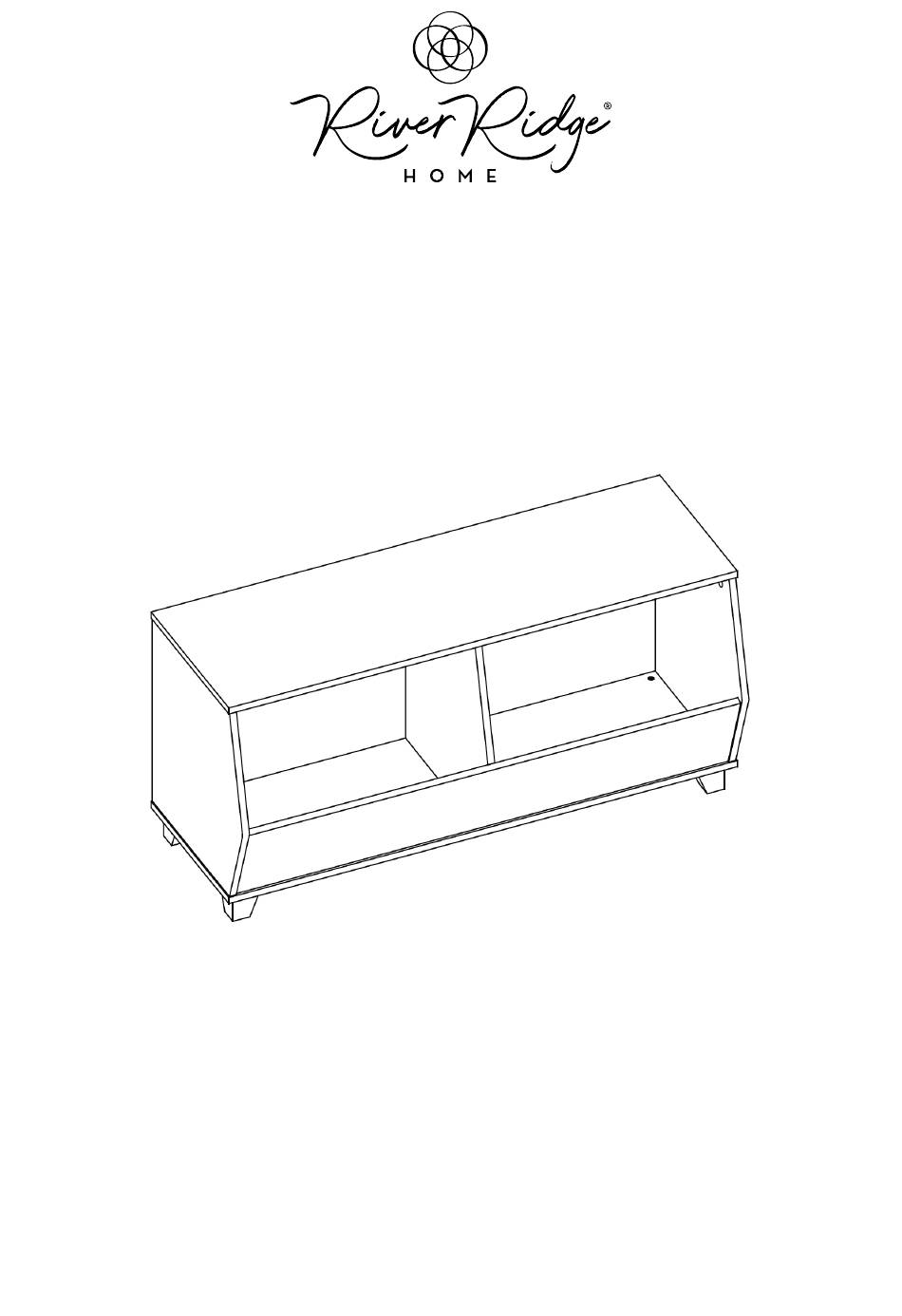

  • Seite 1 ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE ENSAMBLAJE INSTRUCTIONS D’ASSEMBLAGE MONTAGEANLEITUNGEN RiverRidge Kids Catch-All 35” Toy Organizer ® RiverRidge ® Organizador de juguetes Catch-All de 89 cm para niños RiverRidge Unité de rangement pour jouets 35 po (89 cm) pour enfants ® RiverRidge ®...
  • Seite 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. This product is suitable for children 3 years and older.
  • Seite 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Seite 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants.
  • Seite 5 WARNUNG MONTAGE DURCH ERWACHSENE ERFORDERLICH: Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher Verletzungsgefahr vom Produkt ferngehalten werden.

  • Seite 6: Parts List

    PARTS LIST DESCRIPTION Top Board Left Side Panel Right Side Panel Divider Board Front Panel Bottom Board Back Board 4PCS Middle Support Leg...
  • Seite 7 PARTS LIST PARTS DESCRIPTION 11PCS Cam Bolt 11PCS Cam Lock 10PCS Wood Dowel 11PCS Screw (4x35mm) 2PCS Adjustable Anchor Bracket 2PCS Screw (4x10mm) 2PCS Plastic Anchor Screw (4x30mm) 2PCS 2PCS Screw (2.5x10mm) TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED) THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED To order replacement parts at no cost to you, email customer.service@ssi-rr.com, call...
  • Seite 8 STEP 1 Screw 6 cam bolts (A) into cam bolt holes on top board (1). Attach 2 adjustable anchor brackets (E) to top board (1) by inserting 2 screws (F) through holes on adjustable anchor brackets (E), then tighten to top board (1). Screw 1 cam bolt (A) into cam bolt hole on front panel (5).
  • Seite 9 STEP 3 Insert 4 wood dowels (C) into wood dowel holes on legs (8). Attach legs (8) and middle leg (9) to bottom board (6) by inserting wood dowels (C) into wood dowel holes on bottom board (6), then insert 5 screws (D) through holes on bottom board (6) and tighten to legs (8) and middle support leg (9).
  • Seite 10 STEP 5 Attach left side panel (2) to front panel (5) by inserting cam bolts (A) into cam lock holes on front panel (5). Insert 2 cam locks (B) into cam lock holes on front panel (5), then rotate clockwise to secure cam bolts (A) in place.
  • Seite 11 STEP 7 Slide back board (7) into grooves on left side panel (2), right side panel (3) and bottom board (6). Attach top board to left side panel (2), right side panel (3), divider board (4) and back board (7) by inserting cam bolts (A) into cam lock holes on left side panel (2), right side panel (3) and divider board (4).
  • Seite 12 STEP 9 OPTION #2 OPTION #1 DRYWALL DRYWALL WOOD STUD SCREW WALL ANCHOR ONLY WITH SCREW Option #1: Securing to Drywall Position cabinet against wall in desired location. Using a pencil, make 2 small marks on wall through holes on brackets (E). Move cabinet away from wall and screw 2 plastic anchors (G) into wall on pencil marks.

  • Seite 13: Lista De Piezas

    LISTA DE PIEZAS N.° DESCRIPCIÓN CANT. Tablero superior Panel izquierdo Panel derecho Tablero divisor Panel delantero Tablero inferior Tablero trasero Pata Pata de soporte central Perno de anclaje Pestillo de leva Pasador de madera Tornillo (4x35mm) Soporte de anclaje ajustable Tornillo (4x10mm) Anclaje plástico Tornillo (4x30mm)
  • Seite 14 PASO 1 1. Atornille los 6 pernos de anclaje (A) en los agujeros correspondientes del tablero superior (1). 2. Fije los 2 soportes de anclaje ajustables (E) a la tabla superior (1) insertando 2 tornillos (F) a través de los agujeros de los soportes de anclaje ajustables (E) y, luego, ajústelos a la tabla superior (1).
  • Seite 15 PASO 9 Opción n.º 1: Fijar a una pared de yeso 1. Ubique el gabinete contra una pared en el lugar deseado. Con un lápiz, realice 2 marcas pequeñas en la pared a través de los agujeros de los soportes (E). Aleje el gabinete de la pared y atornille los 2 anclajes plásticos (G) a la pared en el lugar dónde realizo las marcas con el lápiz.

  • Seite 16: Liste Des Pièces

    LISTE DES PIÈCES Nº DESCRIPTION QTÉ Plaque supérieure Panneau latéral gauche Panneau latéral droit Plaque de division Panneau avant Plaque inférieure Plaque arrière Pied Patte de support intermédiaire Vis de came Verrou de came Goujon en bois Vis (4x35mm) Support d’ancrage réglable Vis (4x10mm) Ancrage en plastique Vis (4x30mm)
  • Seite 17 ÉTAPE 1 Atornille los 6 pernos de anclaje (A) en los agujeros correspondientes del tablero superior (1). Fixez 2 supports d’ancrage réglables (E) sur la plaque supérieure (1) en insérant 2 vis (F) dans les trous du support d’ancrage réglable (E), puis en les serrant dans la plaque supérieure (1).

  • Seite 18: Instructions D'entretien

    ÉTAPE 9 Option 1 : Fixation sur des cloisons sèches 1. Placez l’armoire contre le mur à l’endroit désiré. À l’aide d’un crayon, faites deux petites marques sur le mur à travers les trous des supports (E). Éloignez l’armoire du mur et vissez 2 ancrages en plastique (G) dans le mur sur les marques de crayon.
  • Seite 19 TEILELISTE Beschreibung ANZ. Oberstes Brett Linkes Seitenteil Rechtes Seitenteil Unterteilungsbrett Vorderes Paneel Unterstes Brett Rückwand Bein Mittleres Stützbein Korpusverbinder-Bolzen Korpusverbinder-Exzentergehäuse Holzdübel Schraube (4x35mm) Einstellbarer Ankerbügel Schraube (4x10mm) Kunststoffdübel Schraube (4x30mm) Schraube (2.5x10mm) FÜR DIE MONTAGE BENÖTIGTE WERKZEUGE: FLACH- UND KREUZSCHLITZSCHRAUBENDREHER (NICHT ENTHALTEN). DIE VERWENDUNG EINES ELEKTRISCHEN SCHRAUBENDREHERS WIRD FÜR DIE MONTAGE NICHT EMPFOHLEN.
  • Seite 20 SCHRITT 1 Schrauben Sie 6 Verbindungsbolzen (A) in die Verbindungsbolzenbohrungen des oberen Bretts (1). Befestigen Sie 2 verstellbare Ankerbügel (E) am oberen Brett (1), indem Sie 2 Schrauben (F) durch die Löcher der verstellbaren Ankerbügel (E) einführen und dann am oberen Brett (1) festziehen.
  • Seite 21 Trennbretts (4) einführen. Achten Sie darauf, dass die Rückwand (7) in die Nut des oberen Bretts (1) gleitet. 3. Führen Sie 6 Verbindergehäuse (B) in die Verbindergehäusebohrungen der linken Seitenwand (2), der rechten Seitenwand (3) und des Trennbretts (4) ein und drehen Sie sie dann im Uhrzeigersinn, um die Verbindungsbolzen (A) an ihrer Position zu sichern.
