ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
MONTAGEANLEITUNGEN
®
RiverRidge

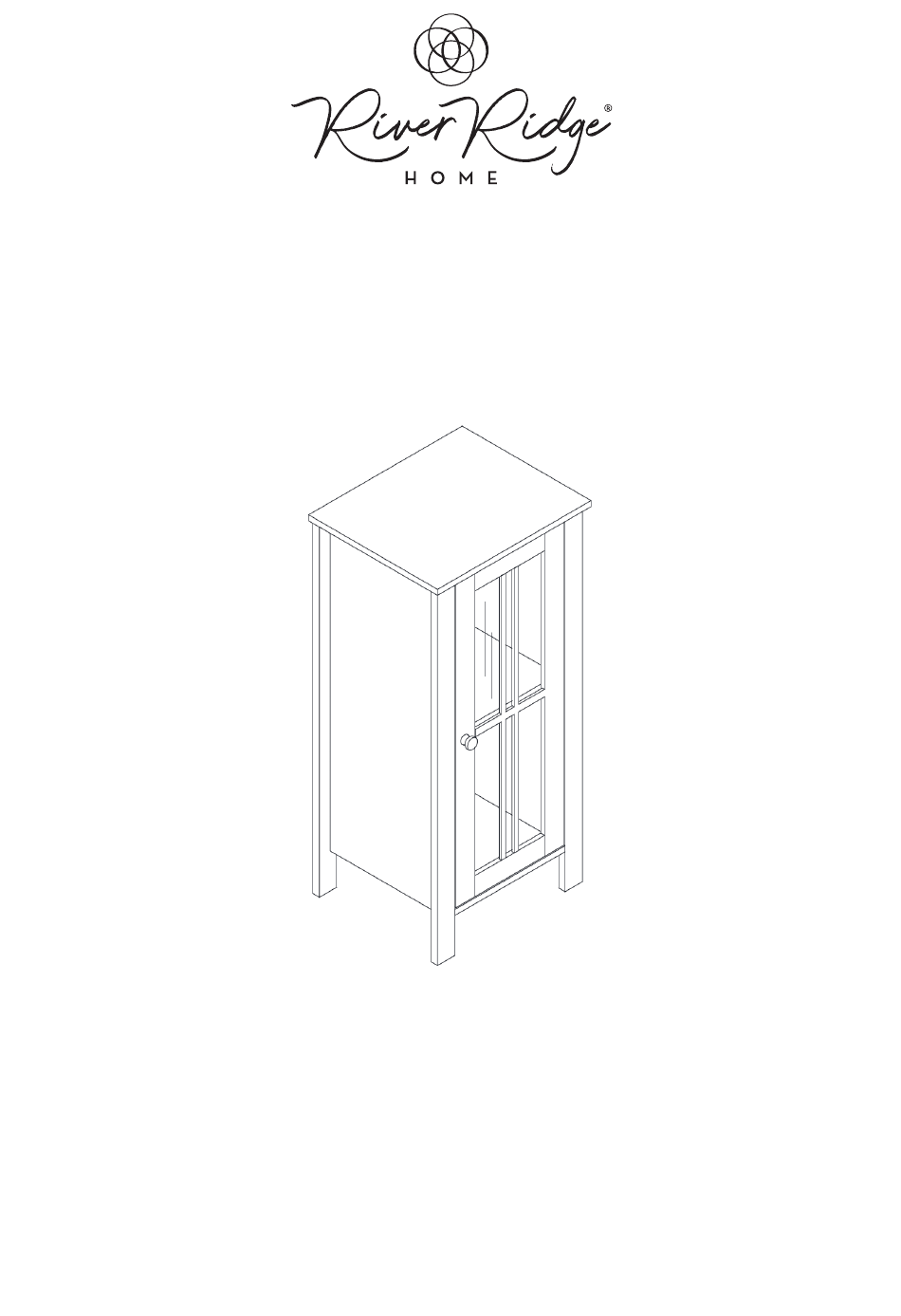

Danbury Single Door Floor Cabinet
®
Gabinete de piso de una puerta Danbury RiverRidge
Armoire à une porte Danbury RiverRidge
®
®
Eintüriger RiverRidge
-Vitrinenhalbschrank Danbury
06-165 - White, Blanco, Blanc, Weiß
®
RiverRidge
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

Werbung

loading

Verwandte Anleitungen für RiverRidge 06-165

Inhaltszusammenfassung für RiverRidge 06-165

  • Seite 1 INSTRUCCIONES DE ENSAMBLAJE INSTRUCTIONS D’ASSEMBLAGE MONTAGEANLEITUNGEN ® RiverRidge Danbury Single Door Floor Cabinet ® Gabinete de piso de una puerta Danbury RiverRidge Armoire à une porte Danbury RiverRidge ® ® Eintüriger RiverRidge -Vitrinenhalbschrank Danbury 06-165 - White, Blanco, Blanc, Weiß...
  • Seite 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
  • Seite 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Seite 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants. Les enfants doivent être tenus à l’écart du produit en raison du risque de blessure pendant l’assemblage.
  • Seite 5 WARNUNG MONTAGE DURCH ERWACHSENE ERFORDERLICH: Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher Verletzungsgefahr vom Produkt ferngehalten werden.

  • Seite 6: Parts List

    PARTS LIST DESCRIPTION Top Board Left Side Panel Right Side Panel Bottom Board Back Board Door Shelf...
  • Seite 7 PARTS LIST PARTS DESCRIPTION Wood Dowel 12PCS 12PCS Cam Bolt Cam Lock 12PCS Screw (3x12mm) 2PCS 12PCS Screw (3.5x12mm) 2PCS Hinge Machine Screw (4x16mm) 17PCS Screw (2.5x10mm) Screw (4x12mm) Plastic Door Pad Plastic Anchor Screw (4x40mm) Adjustable Anchor Bracket Knob (Polished Chrome) Knob (Dark Bronze) TOOLS NEEDED FOR ASSEMBLY: FLAT &...
  • Seite 8 STEP 1 1. Screw 4 cam bolts (B) into cam bolt holes on left side panel (2). 2. Screw 4 cam bolts (B) into cam bolt holes on right side panel (3). 3. Screw 4 cam bolts (B) into cam bolt holes on top board (1). 4.
  • Seite 9 STEP 3 1. Insert 4 wood dowels (A) into wood dowel holes on left side panel (2). 2. Attach shelf (7) and bottom board (4) to left side panel (2) by inserting wood dowels into dowel holes and inserting cam bolts into cam lock holes on shelf (7) and bottom board (4). 3.
  • Seite 10 STEP 5 1. Insert 4 wood dowels (A) into wood dowel holes on top board (1). 2. Attach top board (1) to left side panel (2) and right side panel (3) by inserting wood dowels into wood dowel holes and inserting cam bolts into cam lock holes on left side panel (2) and right side panel (3).
  • Seite 11 STEP 7 1. Attach door (6) to right side panel (3) by inserting 8 screws (F) through holes on 2 hinges (G), then tighten to right side panel (3). 2. Attach knob (Q/R) to door (6) by inserting 1 machine screw (H) through hole on door (6), then tighten to knob (Q/R).

  • Seite 12: Care Instructions

    ATTENTION ADULTS: Cabinet should be checked periodically for damage or loose screws/parts. Take appropriate action necessary to correct hazards such as tightening of screws and taking any damaged parts away from children. WARNING Please make sure your item is secured to the wall, per assembly instructions. CARE INSTRUCTIONS: Wipe clean with a water dampened cloth.
  • Seite 13 LISTA DE PIEZAS N.° DESCRIPCIÓN CANT. Tablero superior Panel izquierdo Panel derecho Tablero inferior Tablero trasero Puerta Repisa Pasador de madera Perno de anclaje Pestillo de leva Tornillo (3x12mm) Tornillo (3,5x12mm) Bisagra Tornillo para metales (4x16mm) Tornillo (2,5x10mm) Tornillo (4x12mm) Tope de plástico de la puerta Anclaje plástico Tornillo (4x40mm)
  • Seite 14 PASO 1 1. Atornille los 4 pernos de anclaje (B) en los agujeros correspondientes del tablero lateral izquierdo (2). 2. Atornille los 4 pernos de anclaje (B) en los agujeros correspondientes del tablero lateral derecho (3). 3. Atornille los 4 pernos de anclaje (B) en los agujeros correspondientes del tablero superior (1). 4.

  • Seite 15: Instrucciones De Cuidado

    PASO 8 Opción n.º 1: Fijar a una pared de yeso 1. Ubique el gabinete contra una pared en el lugar deseado. Con un lápiz, realice 1 marca pequeña en la pared a través del agujero del soporte (P). Aleje el gabinete de la pared y atornille 1 anclaje de plástico (S) en la pared sobre la marca que realizó...
  • Seite 16 LISTE DES PIÈCES Nº DESCRIPTION QTÉ Plaque supérieure Panneau latéral gauche Panneau latéral droit Plaque inférieure Plaque arrière Porte Étagère Goujon en bois Vis de came Verrou de came Vis (3x12mm) Vis (3,5x12mm) Charnière Vis mécanique (4x16mm) Vis (2,5x10mm) Vis (4x12mm) Coussinet de porte en plastique Ancrage en plastique Vis (4x40mm)
  • Seite 17 ÉTAPE 1 1. Vissez 4 boulons à came (B) dans les trous de boulons à came sur le panneau latéral gauche (2). 2. Vissez 4 boulons à came (B) dans les trous de boulons à came sur le panneau latéral droit (3). 3.

  • Seite 18: Instructions D'entretien

    ÉTAPE 8 Option 1 : Fixation sur des cloisons sèches 1. Placez l’armoire contre le mur à l’endroit désiré. À l’aide d’un crayon, faites une petite marque sur le mur à travers le trou du support (P). Éloignez l’armoire du mur et vissez 1 ancrage en plastique (M) dans le mur sur la marque de crayon.
  • Seite 19 TEILELISTE BESCHREIBUNG ANZ. Oberstes Brett Linkes Seitenteil Rechtes Seitenteil Unterstes Brett Rückwand Tür Regalboden Holzdübel Korpusverbinder-Bolzen Korpusverbinder-Exzentergehäuse Schraube (3x12mm) Schraube (3,5x12mm) Scharnier Maschinenschraube (4x16mm) Schraube (2,5x10mm) Schraube (4x12mm) Kunststoff-Türanschlag Kunststoffdübel Schraube (4x40mm) Einstellbarer Ankerbügel Knauf (poliertes Chrom) Knauf (dunkelbronzefarben) FÜR DIE MONTAGE BENÖTIGTE WERKZEUGE: FLACH- UND KREUZSCHLITZSCHRAUBENDREHER (NICHT ENTHALTEN).
  • Seite 20 SCHRITT 1 1. Schrauben Sie 4 Korpusverbinder-Bolzen (B) in die Korpusverbinder-Bolzenbohrungen des linken Seitenteils (2). 2. Schrauben Sie 4 Korpusverbinder-Bolzen (B) in die Korpusverbinder-Bolzenbohrungen des rechten Seitenteils (3). 3. Schrauben Sie 4 Korpusverbinder-Bolzen (B) in die Korpusverbinder-Bolzenbohrungen des obersten Bretts (1). 4.
  • Seite 21 SCHRITT 7 1. Befestigen Sie die Tür (6) am rechten Seitenteil (3), indem Sie 8 Schrauben (F) durch die Öffnungen der 2 Scharniere (G) stecken und sie dann am rechten Seitenteil (3) festziehen. 2. Befestigen Sie den Knauf (Q/R) an der Tür (6), indem Sie 1 Maschinenschraube (H) durch die Bohrung in der Tür (6) stecken und dann am Knauf (Q/R) festschrauben.
