VERARBEITUNGSRICHTLINIE
6. STATIK

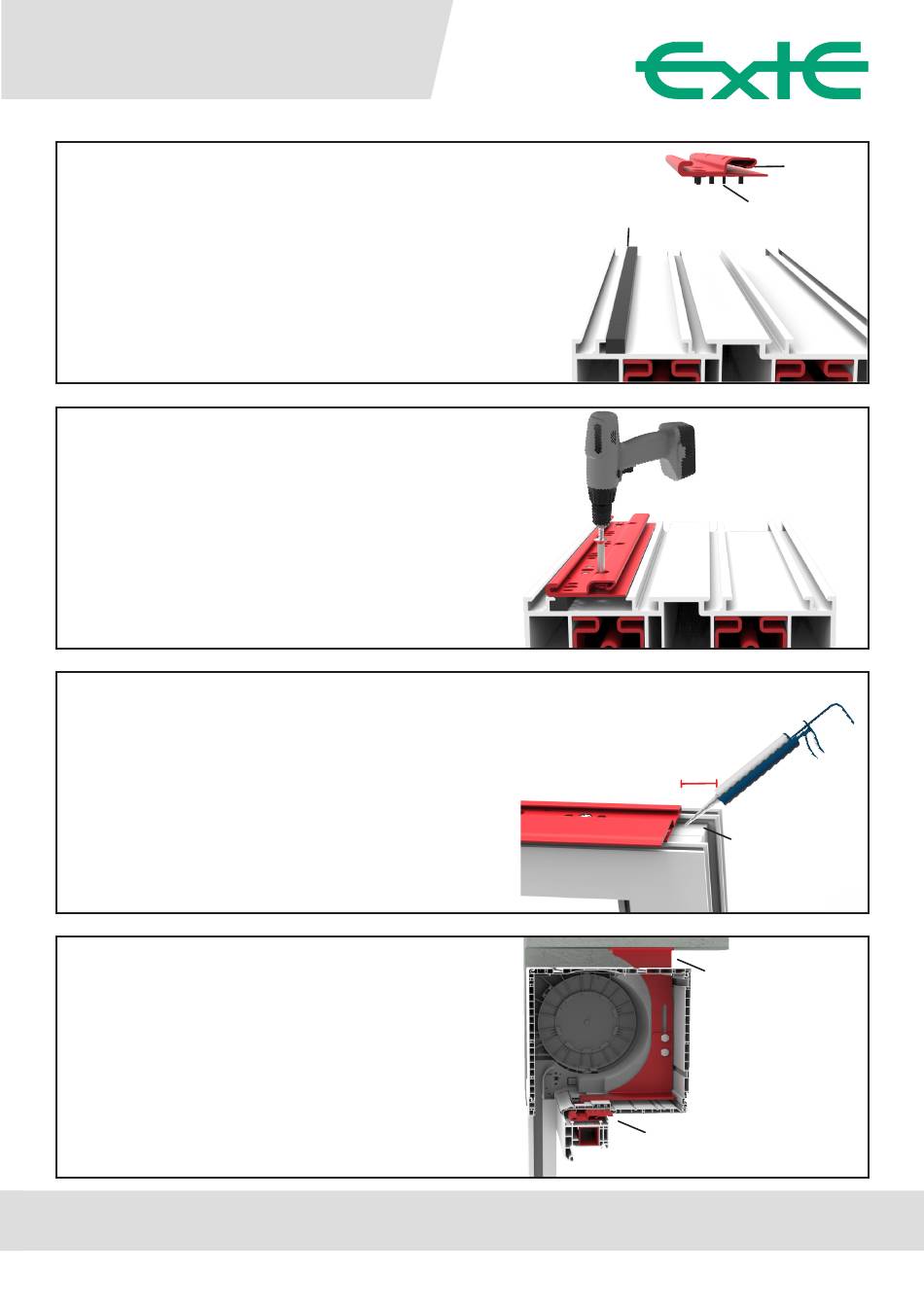

6.1 Vor der Montage des Spezialverstärkungseisens
5608 bzw. 5609 muss immer ein Kompriband auf den
Rahmen aufgeklebt werden. Es dürfen ausschließlich
10 mm breite Kompribänder für eine Fugenbreite von
2-4 mm verwendet werden. Bei Überdimensionierten
Bändern kann dies zu einem Spalt zwischen Fenster
und Rollladenkasten führen.
6.2 Das Spezialverstärkungseisen dient zur Verstär-
kung des Blendrahmens und wird mit jeweils passen-
den Rastern 5799 alle 25 cm bzw. durch jede vierte
Aufnahme mit dem Blendrahmen verschraubt.
6.3 Das Spezialverstärkungseisen wird 4 cm kürzer
als der Rahmen geschnitten. In dem Bereich zwischen
Kopfstück und Rahmen (2 cm), wo das Spezialverstär-
kungseisen fehlt, muss mit einem geeigneten Dicht-
stoff abgedichtet werden. Empfohlen wird das
Spezialverstärkungseisen bei Elementbreiten ab 1.600
mm. Bei Stulp-Elementen ist es ratsam immer das
Spezialverstärkungseisen zu verwenden.
5609 Rechenwerte: Ix = 0,18 cm^4 Iy = 8,07 cm^4
5608 Rechenwerte: Ix = 0,18 cm^4 Iy = 2,46 cm^4
6.4 Unter Berücksichtigung der jeweiligen Bau-
situation empfehlen wir bei breiteren Kästen eine
zusätzliche Befestigung nach oben mittels einer-
Statik-Konsole durchzuführen. Die statische Aus-
legung obliegt dem Fensterhersteller.
Rechenwerte Statik-Konsole:
Für eine genaue Berechnung Ihrer Bausituation nutzen
Sie das EXTE Statik Tool im Kundencenter auf unserer
Webseite unter:
www.exte.expert/fensterzubehoer/de/login.html
Stand 04/2019
(Schraube Spax 4x25)
1,7 kN
Technische Änderungen und Irrtümer vorbehalten!
Kompriband
10 mm (2-4)
2
Statik - Konsole
Spezialverstärkungseisen
5608
5609
5799
Abdichten
