Inhaltszusammenfassung für SOLIS ExtE

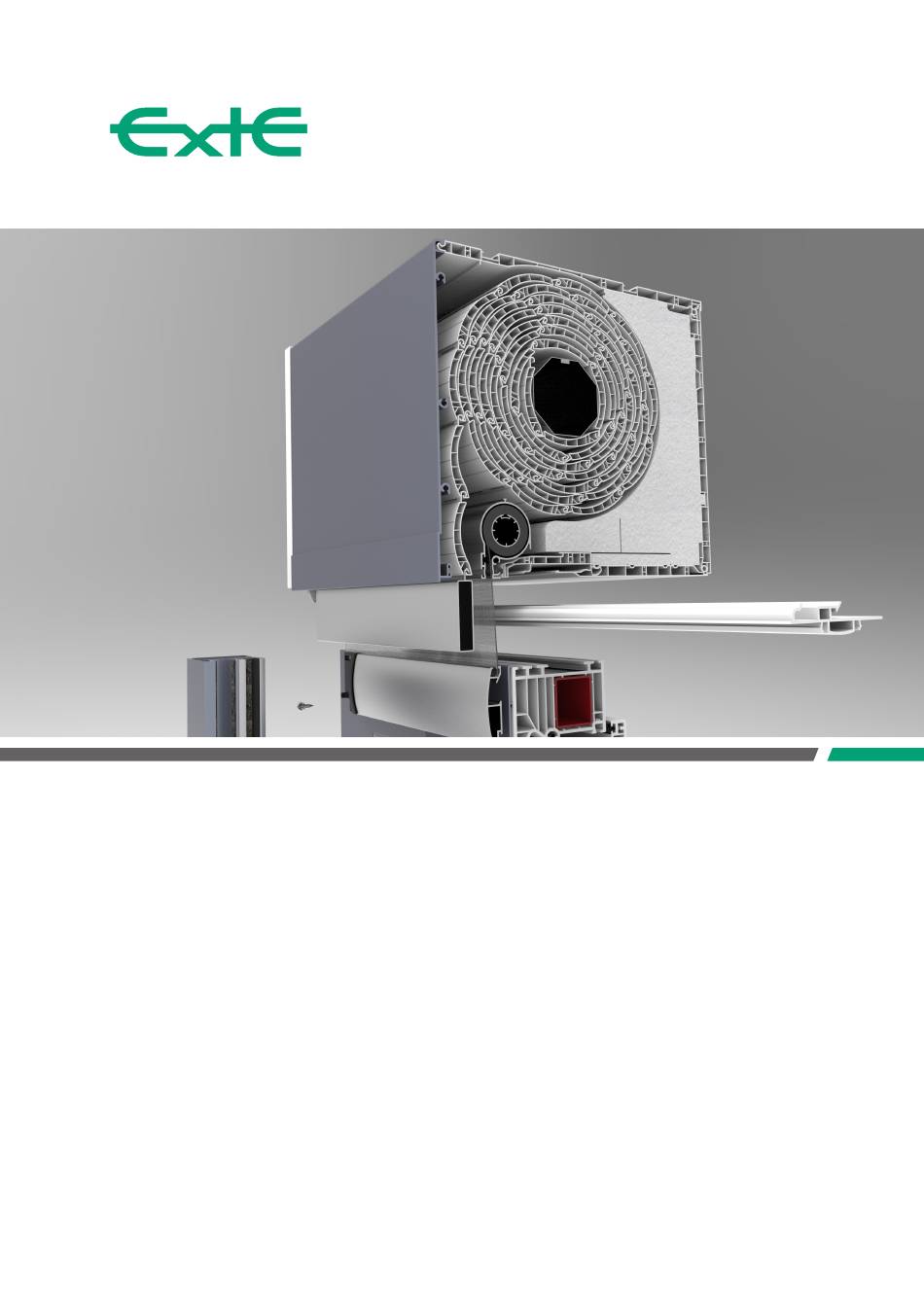

- Seite 1 RO L LL A D E N K A ST E N -S Y S T E ME EXTE VERARBEITUNGSRICHTLINIE R O L LLA D E NK A ST E N - S YS T E ME...
- Seite 2 0,3% der Profillänge PVC hart, farbig min. 0,5% der Profillänge 2. MAXIMALMAßE Maße max. Elementbreite EXTE Rollladenkastensysteme EXPERT XT und ELITE XT Rollladenkasten weiß 3.350 mm Rollladenkasten Dekor Anschlagleiste (PVC) 3.350 mm Rollladenkasten Dekor Außenblende voll sichtbar (PVC) 1.000 mm Rollladenkasten Dekor Außenblende max.
-
Seite 3: Die Führungsschienen Müssen Zusätzlich Gegen
VERARBEITUNGSRICHTLINIE 4. ROLLLADENFÜHRUNGSSCHIENEN 4.1 Für die Montage dürfen ausschließlich die von EXTE freigegebenen Nippelschrauben 5630 verwendet 5630 werden. Der Abstand zwischen den Nippelschrauben darf 30 cm nicht überschreiten, die ersten Nippel- schrauben werden bei 10 cm von Ober- und Unterkante Fenster gemessen verschraubt. - Seite 4 4.6 Bei Aluminium-Führungsschienen und Einsätzen muss der eingesetzte Keder durch Einpressen oder Verkleben vor Verrutschen gesichert werden. Vor der Einpressen Verwendung von Exte Führungsschienen und Ein- bzw.Kleben sätzen mit Kedern oder Bürsten, muss die Funktion in Kombination mit dem eingesetzten Behang durch den jeweiligen Verarbeiter geprüft werden.
- Seite 5 VERARBEITUNGSRICHTLINIE 5. ADAPTER 5.1 Die Adapterprofile 5402 und 5403 werden in den jeweilig passenden Rahmen eingeklipst. Aufgrund von 5402 Toleranzen in der Aufnahme des Blendrahmens kann 5403 die Haltekraft der Adapter variieren. Sollte der Adap- ter zu locker sitzen, muss dieser durch eine zusätzliche Verschraubung fixiert werden: Ein Kompriband zwischen den Kammern ist nicht notwendig.
- Seite 6 Statik-Konsole durchzuführen. Die statische Aus- legung obliegt dem Fensterhersteller. Rechenwerte Statik-Konsole: 1,7 kN Für eine genaue Berechnung Ihrer Bausituation nutzen Sie das EXTE Statik Tool im Kundencenter auf unserer Webseite unter: Spezialverstärkungseisen www.exte.expert/fensterzubehoer/de/login.html Stand 04/2019 Technische Änderungen und Irrtümer vorbehalten!
- Seite 7 VERARBEITUNGSRICHTLINIE 7. MOTORLAGERUNG 5750 EXPERT XT Lagerplatte 5750 5752 ELITE XT Lagerscheibe 5752 5752M ELITE XT Motorlagerscheibe 5752M max. Behanggröße pro Antrieb 7 m² max. Gewicht pro Behang 31,5 kg 8. KASCHIERTE PROFILE Dunkle und kaschierte Dekorprofile müssen innen ge- lagert und vor direkter Sonneneinstrahlung während der Lagerung und dem Transport geschützt werden.
- Seite 8 VERARBEITUNGSRICHTLINIE 10. ABROLLPROFILE 59020 Nach Einführung der neuen EnEV 2014 am 01.05.2014 müssen alle Kastengrößen des Elite XT mit Öffnung nach innen / unten (ohne Insektenschutz), mit den Ab- rollprofilen 59020 oder 59021ergänzt werden. Eine Bauweise mit dem vergrößerten Auslassschlitz ist 59021 somit nicht mehr zulässig.
