Zünder Für Unterbrechung Batterie -N253- Aus- Und Einbauen (Ausstattungsvariante) - Audi A4 Cabriolet 2003 Service

6
Audi A4 Cabriolet 2003 ▶
Karosserie- Montagearbeiten Innen 01.2013

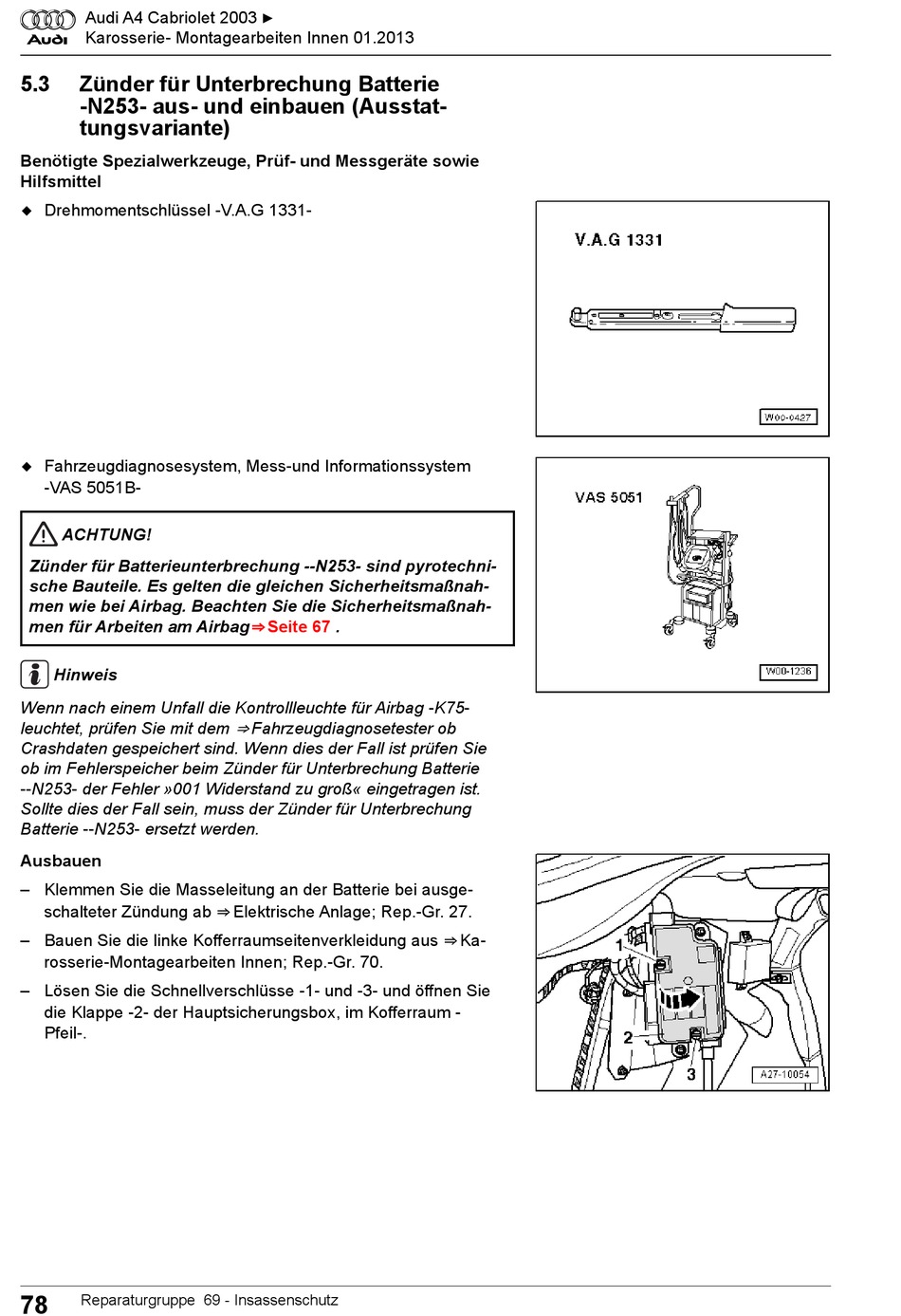

5.3 Zünder für Unterbrechung Batterie
-N253- aus- und einbauen (Ausstat-
tungsvariante)
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie
Hilfsmittel
◆ Drehmomentschlüssel -V.A.G 1331-
◆ Fahrzeugdiagnosesystem, Mess-und Informationssystem
-VAS 5051B-
ACHTUNG!
Zünder für Batterieunterbrechung --N253- sind pyrotechni-
sche Bauteile. Es gelten die gleichen Sicherheitsmaßnah-
men wie bei Airbag. Beachten Sie die Sicherheitsmaßnah-
men für Arbeiten am
Hinweis
Wenn nach einem Unfall die Kontrollleuchte für Airbag -K75-
leuchtet, prüfen Sie mit dem
Crashdaten gespeichert sind. Wenn dies der Fall ist prüfen Sie
ob im Fehlerspeicher beim Zünder für Unterbrechung Batterie
--N253- der Fehler »001 Widerstand zu groß« eingetragen ist.
Sollte dies der Fall sein, muss der Zünder für Unterbrechung
Batterie --N253- ersetzt werden.
Ausbauen
– Klemmen Sie die Masseleitung an der Batterie bei ausge-
schalteter Zündung ab ⇒ E lektrische Anlage; Rep.-Gr. 27.
– Bauen Sie die linke Kofferraumseitenverkleidung aus ⇒ K a-
rosserie-Montagearbeiten Innen; Rep.-Gr. 70.
– Lösen Sie die Schnellverschlüsse -1- und -3- und öffnen Sie
die Klappe -2- der Hauptsicherungsbox, im Kofferraum -
Pfeil-.
78
Reparaturgruppe 69 - Insassenschutz
Airbag⇒ S eite 67 .
⇒ F ahrzeugdiagnosetester ob
