Sentiotec FTS2 Montageanleitung

FEUCHTE- TEMPERATURSENSOR FTS2
Die Montage darf nur durch eine Elektrofachkraft oder eine
vergleichsweise qualifizierte Person ausgeführt werden.

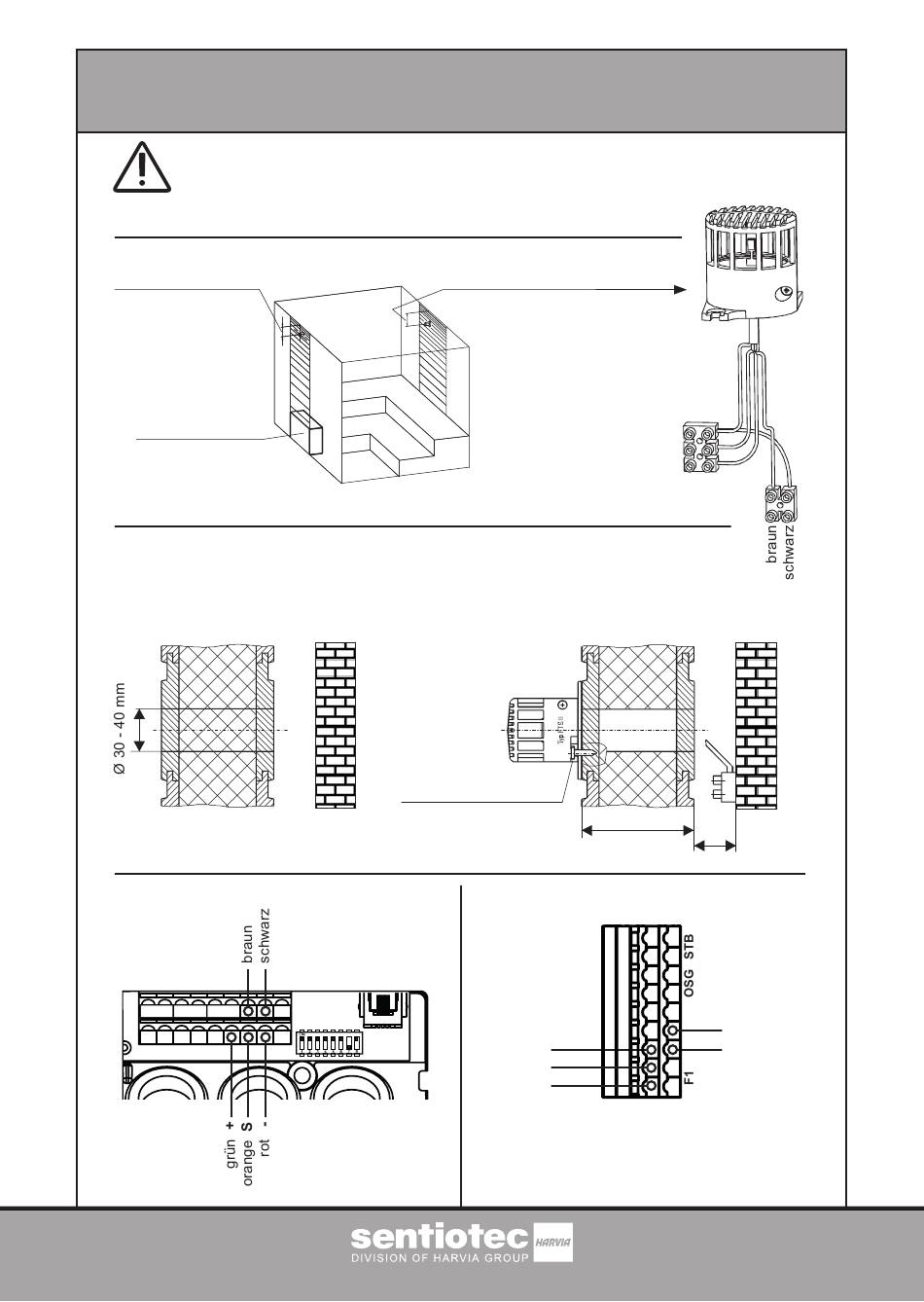

1. Anordnung:
150 mm
Temperaturfühler F1
im Bereich oberhalb
des Heizsystems
Heizsystem
Verdampfer
2. Montage:
1. Schritt:
Mittig eines Kabinenwandbrettes
ein Loch Ø 30 - 40 mm bohren.
150 mm Abstand zur Decke
einhalten.
3. Anschluss:
Pro B3, Pro C3, Just Sauna combi, Pro D3(i)
OSG STB F1
Version 02/18
193
150 mm
Feuchte- Temperatur
Sensor FTS II
2. Schritt:
Anschlussleitung (5-polig) vom Steuergerät
kommend von der Kabinenaußenseite
durch das Loch führen. Mit den Klemmen
verbinden und sichern.
2 Holzschrauben 4 x 16
Saunasteuerung home.com4
rot
orange
grün
rot
orange
grün
40 - 100 mm
>20 mm
schwarz
braun
