APPA A12 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für APPA A12
Inhaltszusammenfassung für APPA A12

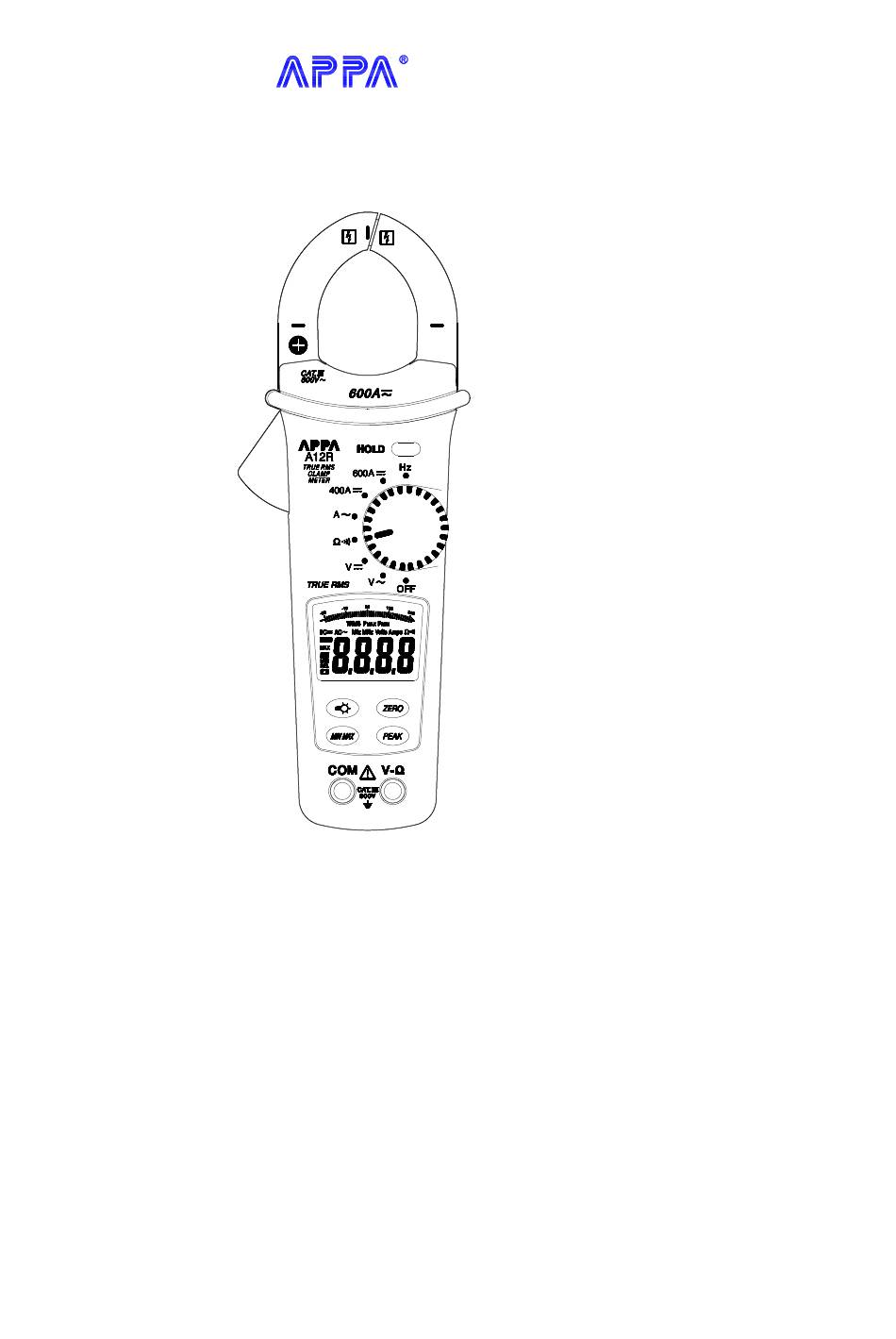

- Seite 1 A12 / 12R Bedienungsanleitung Stromzange...
-
Seite 2: Sicherheitshinweise
Warning Safety sheet ........ -
Seite 3: Automatische Abschaltung Deaktivieren
Ein / Aus Automatische Abschaltung Automatische Abschaltung deaktivieren: Drücken Sie eine beliebige Taste (außer der Taste "Hold") und drehen Sie den Drehknopf, um das Gerät einzuschalten. AC V / DC V... - Seite 4 Widerstand Durchgangsprüfung...
- Seite 5 ACA / DCA KAT.Ⅲ.600 V mit Nennspannung gegen Erde Handschutz Greifen Sie während des Messens niemals über die fühlbaren Griffbereichsmarkierungen. I + (-I) = 0...
- Seite 6 Zero REL: Das Messgerät speichert den gemessenen Wert, nachdem Sie die Taste ZERO gedruckt haben. Der relative Messwert wird im Display angezeigt REL (blinkt): Das Messgerät speichert den Bezugswert. Der aktuelle Wert wird angezeigt. Normal : Halten Sie die Taste ZERO während ≧2 Sekunden gedrückt, um zum normalen Betrieb zurückzukehren und den Bezugswert zu löschen.
- Seite 7 Zero REL: Das Messgerät speichert den gemessenen Wert, nachdem Sie die Taste ZERO gedruckt haben. Der relative Messwert wird im Display angezeigt REL (blinkt): Das Messgerät speichert den Bezugswert. Der aktuelle Wert wird angezeigt. Normal : Halten Sie die Taste ZERO während ≧ 2 Sekunden gedrückt, um zum normalen Betrieb zurückzukehren und den Bezugswert zu löschen.
- Seite 8 Min / Max Hold MAX: Das Messgerät speichert den Maximal- und den Minimalwert. Der Maximalwert wird angezeigt. MIN: Das Messgerät speichert den Maximal- und den Minimalwert. Der Minimalwert wird angezeigt. MAX MIN (blinkt): Das Messgerät speichert den Maximal- und den Minimalwert. Der aktuelle Wert wird angezeigt.
-
Seite 9: Hintergrundbeleuchtung
Peak Hold P : Das Messgerät speichert den maximalen und minimalen Spitzenwert. Der maximale Spitzenwert wird angezeigt. P : Das Messgerät speichert den maximalen und minimalen Spitzenwert. Der minimale Spitzenwert wird angezeigt. CAL : Halten Sie die Taste PEAK während ≧3 Sekunden gedrückt, um das Messgerät zu kalibrieren. -
Seite 10: Technische Daten
Technische Daten 1-1 Allgemeine technische Daten LC-Anzeige : 3 3/4-stelliges LC-Display. Anzahl Counts: 4000 Counts. Messrate: 1.5 Mal / Sek. Bereichsüberschreitung-Anzeige : “OL” wird für die Funktionen “Ω” angezeigt, für die Funktionen “A” und “V” wird der aktuelle Wert angezeigt. Automatische Abschaltung: Ungefähr 30 Minuten nach dem Einschalten. - Seite 11 Überlastschutz: 600 ~ 400.0 Vrms Eingangsimpedanz: 1 MΩ / weniger als 100 pF. Wechselstrom-Umwandlungstyp: A12: Wechselspannungsmessungen sind eine durchschnittliche RMS-Erfassungsanzeige, kalibriert auf den Effektivwert einer Sinuskurve. A12R: Wechselspannungsmessungen sind AC-gekoppelt, mit Echt-Effektivwert-Bewertung, kalibriert auf den Effektivwert einer Sinuskurve. Die angegebenen Genauigkeiten sind angegeben für eine sinusförmige Kurve bei vollem Messbereich und für eine nicht sinusförmige Kurve unterhalb des halben...
- Seite 12 Wechselstrom Funktion Bereich Genauigkeit ±(1.9 % + 7 Stellen) 0 ~ 60.0 A ±(1.9 % + 5 Stellen) (50 ~ 60 ±(2.5 % + 5 Stellen) ±(2.5 % + 7 Stellen) 0 ~ 60.0 A ±(2.5 %+ 5 Stellen) (61 ~ 400 ±(2.9 % + 5 Stellen) *1 : Beträgt der Ablesewert mehr als 80 % des gesamten Messbereichs (4000 Stellen), addieren Sie ±...
-
Seite 13: Wartung
Schäden, Ausgaben oder wirtschaftlichen Verlusten. Die Gesetze einiger Bundesstaaten oder Länder können davon abweichen. Daher gelten die oben genannten Einschränkungen oder Ausschlüsse für Sie eventuell nicht. APPA TECHNOLOGY CORP. 9F, 119-1 Pao-Zong Rd., Shin-Tien, Taipei, 23115, Taiwan. P.O.Box. 12-24 Shin-Tien, Taiwan.
