Minicall-12 Standfuß
Id.-Nr. 00055.00
Montageanleitung
Montageanleitung (D – GB)
Lesen Sie diese Anleitung bitte sorgfältig durch!
Die Montageanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Montage. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben! Heben Sie deshalb diese Montageanleitung zum Nachlesen auf!
Für Folgeschäden, die aus dem Gebrauch entstehen, übernehmen wir keine Haftung. Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Hinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch.
1

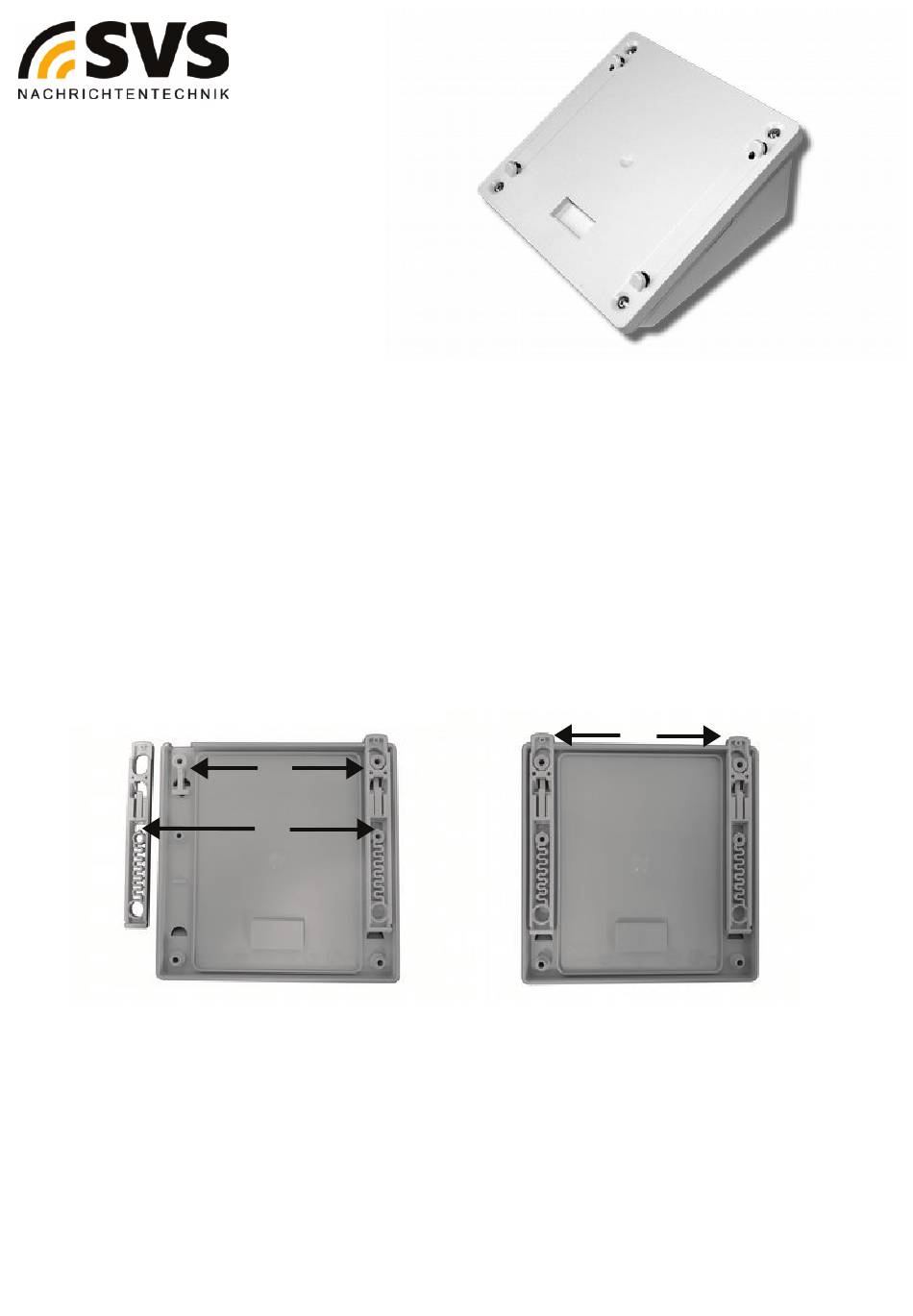

Einbau Rastfunktion (optional)
Legen Sie die beiden Rasthebel (A) wie abgebildet an die entsprechenden Stellen ein. Stecken Sie anschließend die beiden Schieber
(B) wie abgebildet auf. Nun kann die Rastfunktion mithilfe der Löse-Vorrichtung (C) geöffnet werden. Die Minicall-12 wird nun beim
Aufsetzen festgesetzt und kann erst durch Betätigung der Löse-Vorrichtung (C) wieder entfernt werden.
C
A
B
-
-
1
Werbung
Inhaltszusammenfassung für SVS Minicalll-12
- Seite 1 Minicall-12 Standfuß Id.-Nr. 00055.00 Montageanleitung Montageanleitung (D – GB) Lesen Sie diese Anleitung bitte sorgfältig durch! Die Montageanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Montage. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben! Heben Sie deshalb diese Montageanleitung zum Nachlesen auf! Für Folgeschäden, die aus dem Gebrauch entstehen, übernehmen wir keine Haftung.
- Seite 2 Flache Wandmontage Soll die Minicall-12 Flach an der Wand angebracht werden können Sie das flache Oberteil der Befestigung mit 4 Schrauben direkt an der Wand verschrauben. Sollten Sie die Rastfunktion verwenden und die Wandoberfläche uneben sein, können Distanzhalter eingesetzt werden, um ein Klemmen der Rastfunktion zu vermeiden. Distanzhalter sind nicht im Lieferumfang enthalten. Geneigte Wandmontage Soll die Minicall-12 geneigt an einer Wand montiert werden, müssen die beiden Blenden (D) in das Unterteil der Halterung wie dargestellt eingesteckt werden.
- Seite 3 Assembly Instruction (D – GB) Mounting snap-in function (optional) Place both locking levers (A) at the corresponding location, like illustrated below. Afterwards install both sliders (B), like illustrated below. Now, the Minicall-12 will be fixed when putting it on. Only by using of the openeing mechanism (C) the Minicall-12 can be removed.
- Seite 4 The holder can be used as foot. In this case the covers have to be inserted like described in point 3. Subsequently screw the upper part of the holder at the lower part using 4 screws. Be sure that the openings of the clamp holders point towards the higher side. JBA I084 1.1 SVS Nachrichtentechnik GmbH Zeppelinstr. 10 D-72818 Trochtelfingen...
