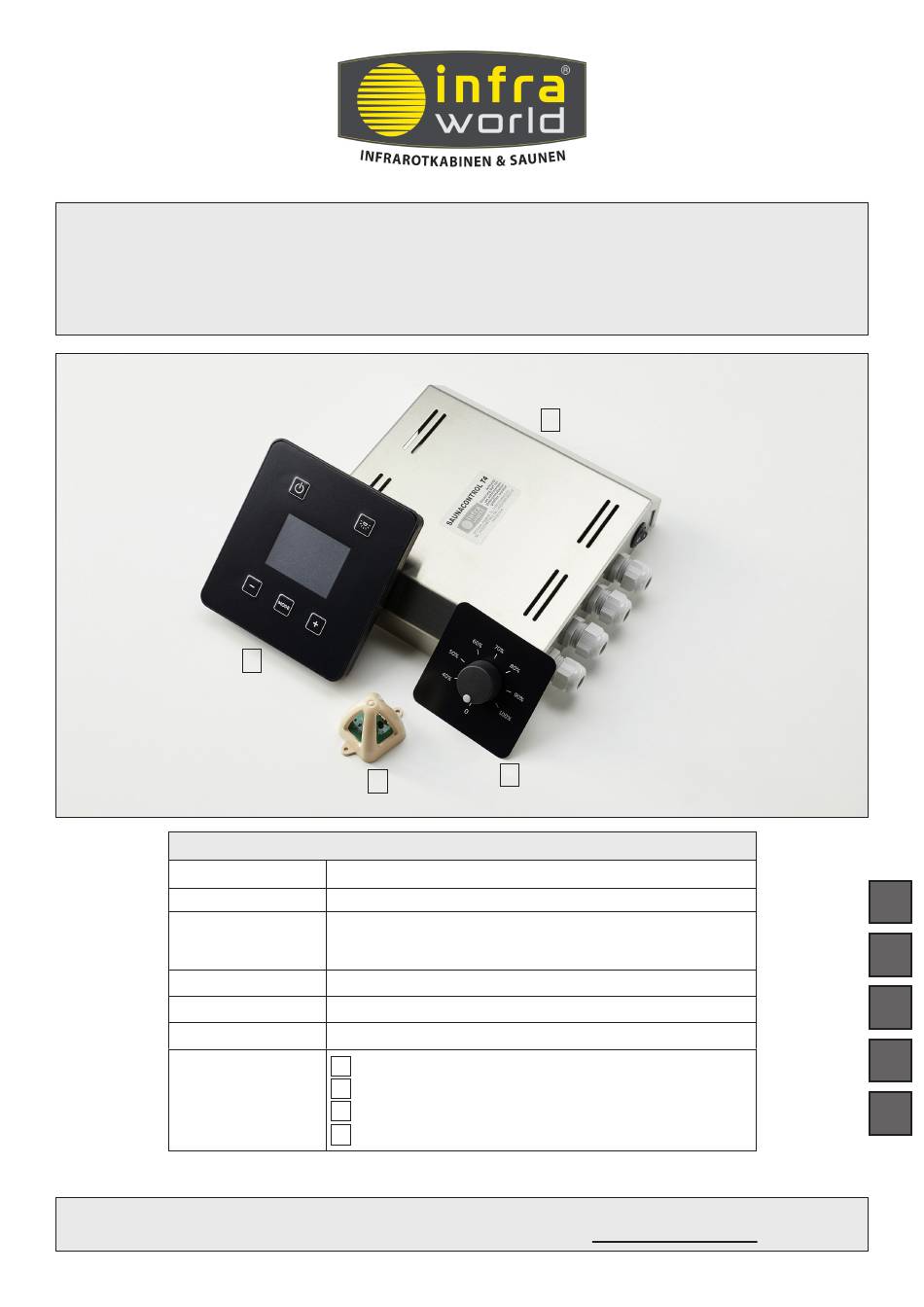

G E BRA UCHSA NWEISU NG
TECHNISCHE DATEN:
Typ:
Art. Nr.:
Einsatzbereich:
Anschlussleistung:
Bedienteil (HBT):
Leistungsteil (HBT):
Bestehend aus:
Technische Änderungen vorbehalten
Tel.: +43 7683 5022 / E-Mail: office@tpi.co.at / Web: www.infraworld.at
MO NT AGE- UN D
D e u t sc h
1
3
Saunacontrol T3
B6755
Multifunktionssteuerung für Verdampfer- und Saunaofen,
Infrarot-Flächenheizungselemente sowie 2 VITALlight-
Infrarotstrahler
bis 11,0 kW
145 x 135 x 24 mm
60 x 240 x 215 mm
1
Bedienteil
2
Leistungsteil
3
Temperaturfühler mit 3,5 m Kabel
4
Regler für Infrarotstrahler
TPI GmbH, Rieglerstr. 21, 4873 Frankenburg, Austria
2
4
Version: 08/2020
DE
EN
FR
NL
IT
Inhaltsverzeichnis
loading

Verwandte Anleitungen für infra world T3

Inhaltszusammenfassung für infra world T3

  • Seite 1 Version: 08/2020 MO NT AGE- UN D G E BRA UCHSA NWEISU NG D e u t sc h TECHNISCHE DATEN: Saunacontrol T3 Typ: B6755 Art. Nr.: Multifunktionssteuerung für Verdampfer- und Saunaofen, Einsatzbereich: Infrarot-Flächenheizungselemente sowie 2 VITALlight- Infrarotstrahler Anschlussleistung: bis 11,0 kW...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Allgemeine Sicherheitshinweise ................Stückliste ......................Technische Daten ....................Montage / Elektrische Installation ................Grundeinstellung ....................5.1. Wechseln der Display-Sprache ................5.2. Funktion Kindersicherung ................... 5.3. Lüfter-Funktion ....................5.4. Display-Hintergrundfarbe einstellen ..............Betrieb ........................ 6.1. Einschalten der Sauna ..................6.1.1. Saunastart ....................

  • Seite 3: Allgemeine Sicherheitshinweise

    1. ALLGEMEINE SICHERHEITSHINWEISE • Der elektrische Anschluss der Saunasteuerung darf nur von einem autorisierten Elektriker erfolgen. • Das Leistungsteil der Steuerung muss außerhalb der Saunakabine montiert werden. • Der Temperaturfühler muss im Radius von 1,5 Meter zum Ofen montiert werden. •...

  • Seite 4: Stückliste

    2. STÜCKLISTE • Leistungsteil mit Alu-Gehäuse (HxBxT: 60 x 240 x 215 mm) • Bedienteil mit Farbdisplay (HxBxT: 144 x 135 x 24 mm), Hintergrundbeleuchtung scharz oder weiß einstellbar, 3 m Verbindungskabel zum Leistungsteil • Regler für Infrarotstrahler mit 4,0 m Kabel •...

  • Seite 5: Montage Des Bedienteils Zum Aufhängen An Der Außenwand

    4. MONTAGE 4.1. Leistungsteil: Das Leistungsteil wird auf das Dach der Saunakabine gelegt und mit zwei Schrauben befestigt. 4.2. Montage des Bedienteils zum Aufhängen an der Außenwand: Bohren Sie ein Loch mit einem Durchmesser von 20 mm an der Position des Kabelkanals, auf einer Höhe von ca.

  • Seite 6: Montage / Elektrische Installation

    4.3b. Montage des versenkbaren Bedienteils an der Innenwand: Machen Sie auf Höhe von max. 1550 mm (Oberkante Bedienteil) einen Ausschnitt (BxH: 100 x 110 mm) an der gewünschten Position der Innenwand Ihrer Kabine (Abb. 4). Achtung: Beachten Sie bei der Montage des Bedienteils den Mindestabstand zum Saunaofen von mindestens 1000 mm (Abb.

  • Seite 7: Montage Des Temperaturfühlers Auf Einem Infrarot-Flächenheizungselement

    Achtung: Die Installation des Leistungsteils darf nur von einem zugelassenen Elektroinstallateur, unter der Beachtung der einschlägigen Richtlinien, durchgeführt werden. Alle elektrischen Anschlussleitungen, die im Inneren der Saunakabine verlegt werden, müssen für eine Umgebungstemperatur von mindestens 170 °C geeignet sein. Weiters darf die Steuerung nur über einen festen Anschluss mit dem Netz verbunden werden.

  • Seite 8: Grundeinstellung

    5. GRUNDEINSTELLUNG Bei gedrückter -Taste und kurzes Drücken der -Taste kommt man in das Menü Grundeinstellung (Standby, Display dunkel) Grundeinstellung Sprache Deutsch Kindersicherung NEIN Lüfter NEIN Hintergrund Weiss 5.1. Wechseln der Display-Sprache Durch mehrmaliges Drücken der -Taste kann die Sprache verändert werden. (Deutsch →...

  • Seite 9: Betrieb

    6. BETRIEB 6.1. Einschalten Sauna 6.1.1. Saunastart Nach Drücken der -Taste wird am Display der Startbildschirm angezeigt. 6.1.2. Saunastart bei aktivierter Kindersicherung Erscheint beim Einschalten am Display „L O C K E D“, so ist die Kindersicherung aktiv. Bei gedrückter -Taste und kurzes Drücken der -Taste wird die Kindersicherung deaktiviert.

  • Seite 10: Auswahl Der Betriebsart

    6.2. Auswahl der Betriebsart: -Taste drücken Betriebsart „Sauna“ starte Eingestellte Temperatur 80°C Sauna Nach 5 Sekunden ohne Tastendruck startet der Betrieb in der °C gewählten Betriebsart (Counteranzeige rechts oben). Achtung: Ein Wechsel zu einer anderen Betriebsart ist während des Sauna Betriebes nicht möglich! Sollte dies gewünscht sein, ist die Kabine erst auszuschalten und dann neu zu starten.

  • Seite 11: Einschalten Saunalicht

    6.3. Einschalten Saunalicht 6.3.1. Saunalicht im Betrieb Durch Drücken der -Taste wird das Sauna-Licht EIN bzw. AUS-geschaltet. 6.3.2. Saunalicht für Reinigung Mit der -Taste einschalten. (es erscheint der Startbildschirm). Das Licht kann jetzt mit der -Taste EIN bzw. AUS-geschaltet werden. 6.4.

  • Seite 12: Anzeige Der Betriebsstatistik

    6.6. Anzeigen der Betriebsstatistik Bei gedrückter -Taste und kurzes drücken der -Taste wird die Betriebsstatistik angezeigt (bei ausgeschalteter Sauna, Standby). Betriebsstunden 426:59 Betriebsstunden gesamt (Stunden, Minuten) Sauna 102:12 218:48 Verdampfer 102:12 187:02 Infrarot 018:00 021:09 Betriebsart Ofen-Heizzeit Betriebsstunden Beenden durch Drücken der -Taste 7.

  • Seite 13: Einstellung Betriebsart Verdampfer

    7.2. Einstellung Betriebsart Verdampfer Die Kabine ist in der Betriebsart „Verdampfer“ eingeschaltet (siehe Punkt 6.2). Info: Zuerst die gewünschte Temperatur (z.B. 50 °C) und anschließend die Luftfeuchtigkeit (z.B. 55 %) ein- stellen. Es kann in einer Sauna, aus physikalischen Gründen, eine Summe aus beiden Werten von 110 nicht über- schritten werden.

  • Seite 14: Einstellung Der Betreibsart Infrarot-Strahler

    7.4. Einstellung Betriebsart Infrarot-Strahler Die Kabine ist in der Betriebsart „Infrarot-Strahler“ eingeschaltet (siehe Punkt 6.2). Temperatur: °C Die gewünschte Temperatur über die Plus- oder Minus-Taste einstellen. In Ein-Grad-Schritten können zwischen 20 und 50 °C eingestellt werden. nur bei Lüfter-Funktion = JA) Lüfter Mit der -Taste wird der Lüfter ein-, mit der...

  • Seite 15: Vorwahl

    8. VORWAHL Die Vorwahl darf nur in Verbindung mit einem Ofen-Abdeckschutz verwendet werden. Im Standby die -Taste drücken, Startbildschirm erscheint. Durch längeres Drücken der -Taste (2 Sek.) erscheint im Display „Prog. Vorwahl AUS“, mit der -Taste erfolgt der Wechsel zu „Prog. Vorwahl EIN“. Prog.

  • Seite 16: Max. Laufzeit

    9. MAXIMALE LAUFZEIT Im Standby die -Taste drücken, Startbildschirm erscheint. Durch längeres Drücken der -Taste (2 Sek.) erscheint im Display „Vorwahl AUS“, (siehe Punkt 8). -Taste drücken. Das Display zeigt „Max.Laufzeit“. Die gewünschte Laufzeit ist über die oder -Taste in 10-Minuten-Schritten von 30 Minuten bis 20 Stunden einstellbar.

  • Seite 17: Stromausfall

    12. STROMAUSFALL Die Grundeinstellungen bleiben auch nach einem Stromausfall gespeichert, allerdings muss beim Programmieren der Vorwahl die Uhrzeit neu eingestellt werden (siehe Punkt 8). 13. REINIGUNG Reinigung des Bedienteiles nur mit einem feuchten, weichen Tuch durchführen. Keine aggressiven oder ätzenden Reinigungsmittel verwenden.
