Arduino_RTC-Modul_LIR2032-Ladeschaltung / Copyright Peter Krüger 16
ZS-042_RTC-Modul: DS3231 AT24C32 IIC Real Time Clock Memory Modul RTC für Arduino AVR UNO ARM PIC:
Wiederaufladbare Batterie „LIR2032" technical Spec nach Datenblatt:
Nominal-Voltage: 3V7 at 0.2C / Capacity: 35mA / Max-Charging-Voltage: 4V2 / Max-Charge-Current: 35mA
Nach Erhalt des Moduls ist mir gleich die unkonventionelle Ladeschaltung (Quick & dirty) von +5V mit 200R und SI-Diode in Reihe
aufgefallen. Überprüfung der Ladespannung: Entfernen der Batterie, über Krok-Klemmen Widerstand 1M5 als Last anschließen, +5V
Spannung anlegen, Spannung messen: Ergebnis 4V7! 0V5 zu hoch! Die Batterie wird nicht sehr lange funktionieren, wird ihre
angegebenen Spannungswerte laut Datenblatt nicht halten können.
Optimierte Ladeschaltung: Transistor „Q1" arbeitet als Spannungskomparator. Die Schaltschwelle wird über R1 und R2 eingestellt.
Wenn an Q1-E eine Spannung von 4V2 erreicht wird, schaltet der Transistor ab. Im spannungslosen Zustand der Baugruppe ist
Transistorstrecke Q1-E gegenüber Q1-C gesperrt, die Batteriespannung kann sich nicht rückwärts in die Schaltung entladen.
Widerstand R3 arbeitet als Strombegrenzung.

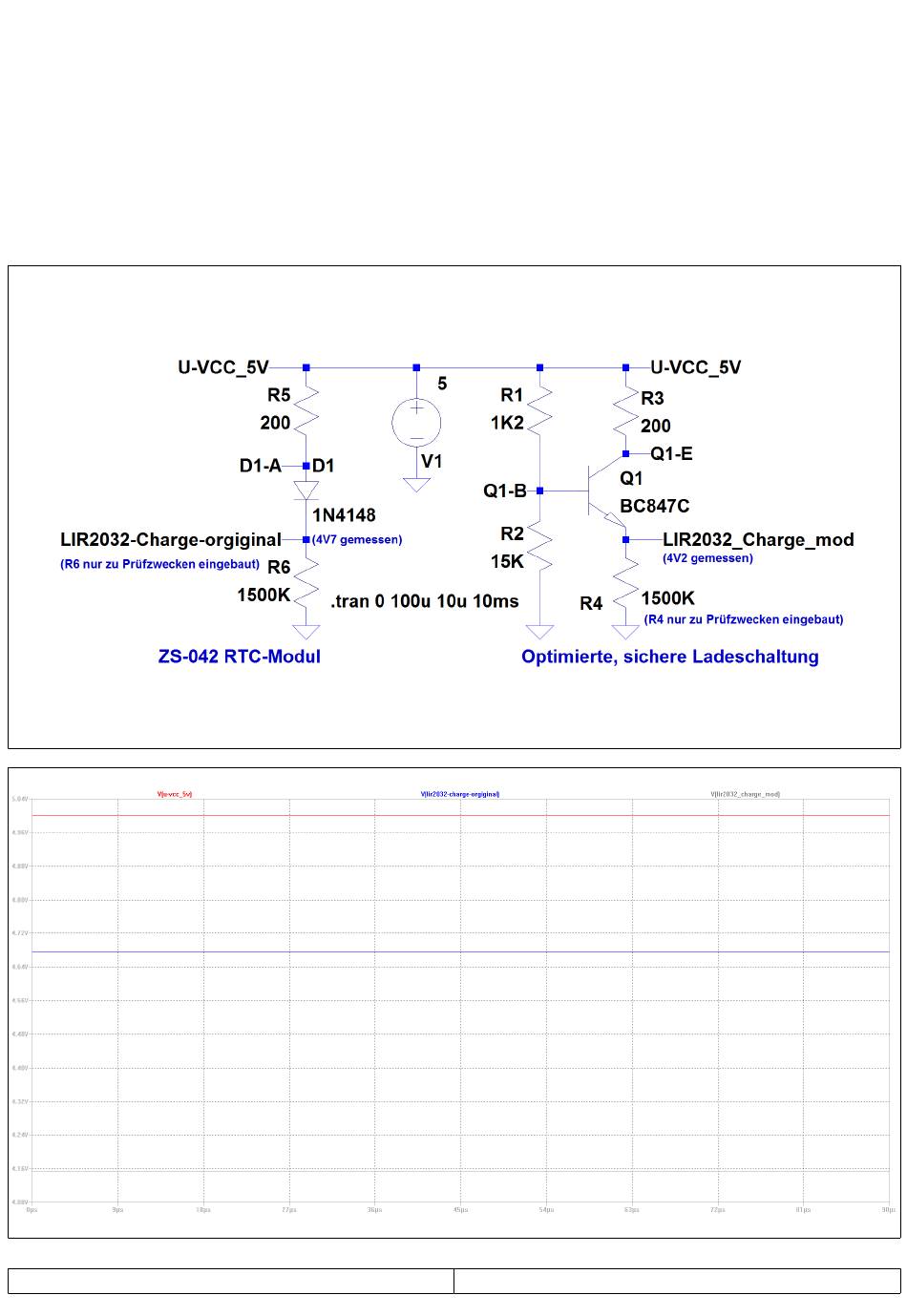

Stromlauf:
Simulation: Ausgangsspannungen
Arduino_RTC-Modul_LIR2032-Ladeschaltung.odt
th
of January 2016
1/2

Werbung

loading

Inhaltszusammenfassung für Arduino LIR2032

  • Seite 1 Arduino_RTC-Modul_LIR2032-Ladeschaltung / Copyright Peter Krüger 16 of January 2016 ZS-042_RTC-Modul: DS3231 AT24C32 IIC Real Time Clock Memory Modul RTC für Arduino AVR UNO ARM PIC: Wiederaufladbare Batterie „LIR2032“ technical Spec nach Datenblatt: Nominal-Voltage: 3V7 at 0.2C / Capacity: 35mA / Max-Charging-Voltage: 4V2 / Max-Charge-Current: 35mA Nach Erhalt des Moduls ist mir gleich die unkonventionelle Ladeschaltung (Quick &...
  • Seite 2 Stabile +5V Spannung an VCC und PSU-GND an ZS-042-GND anlegen Die Rote LED „POWER“ auf Board ZS-042 leuchtet! Mit DVM an der Batteriehalterung Plus-UBat und Minus-UBat messen: Ergebnis: min 4V18 und max 4V2 messen. Wenn die Spannungswerte i.O sind, Stromversorgung trennen und eine funktionierende LIR2032 Batterie einsetzen. Fertig! Arduino_RTC-Modul_LIR2032-Ladeschaltung.odt...
