7. MONTAGE DES GERÄTES
7.1 BEFESTIGUNG DES GERÄTES AM MÖBEL
Für den Einbau des Gerätes muss je nach Gerätemodell ( siehe Typenschild am Gerät ) ein

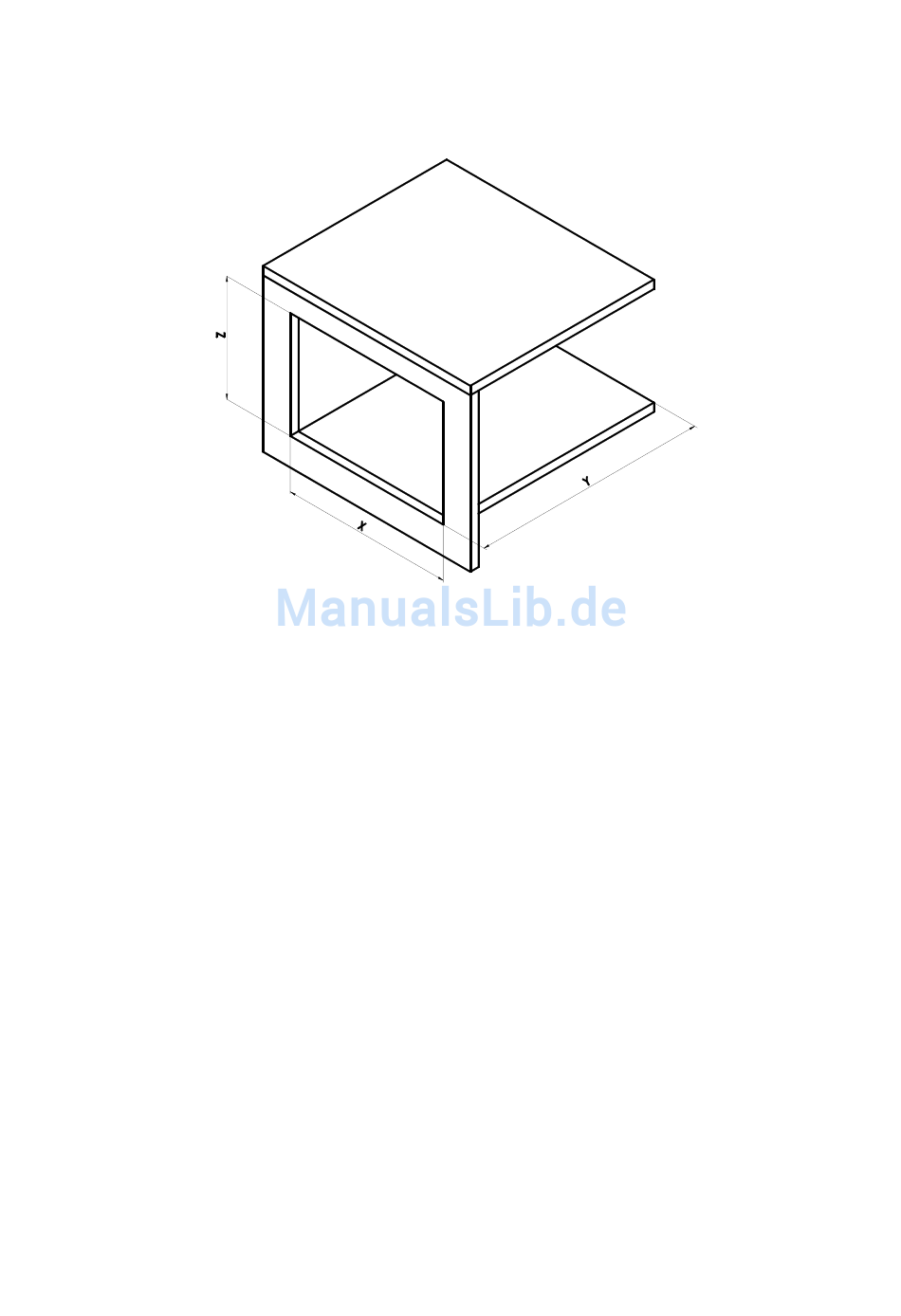

freier Raum mit den auf Abb.1 angegebenen Massen geschaffen werden.
Abb.1
Variante
X (Breite)
CMBOK
398
CMBOA
398
CMBOC
484
CMBOB
484
CMBODS
524
CMBODSV
524
CMBOGDS
524
CMBOGDSV
524
Bei der Abgasabfuhr nach hinten wird die Einbautiefe auf 550 mm verlängert.
Die Lage dieses Raums kann je nach Installationswunsch gewählt werden.
Im Einbaumöbel muss das Gerät auf einer festen, stabilen Unterlage stehen. Das Gerät
muss fest an der Vorderseite des Einbaumöbels mit Hilfe der 4 mitgelieferten Schrauben
befestigt werden (Abb. 2). Es dürfen zur Befestigung nicht die Gasleitungen, Hähne oder
Teile des Brenners benutzt werden.
Mindestabstand seitlich rechts und links zu brennbaren Flächen: 20 mm. Mindestabstand
zu brennbaren Flächen nach oben: 50 mm. Mindestabstand Abgasführungskasten zu
brennbaren Flächen: 50 mm.
Alle Wände oder Elemente, die weniger als den Mindestabstand zum Gerät haben, müssen
mit nicht brennbaren Materialen entweder verkleidet oder geschützt werden.
Y (Tiefe)
Z (Höhe)
490
284
490
304
490
284
490
304
490
354
490
354
490
354
490
354
