Bresser PM-100 Bedienungsanleitung
Verwandte Anleitungen für Bresser PM-100
Inhaltszusammenfassung für Bresser PM-100

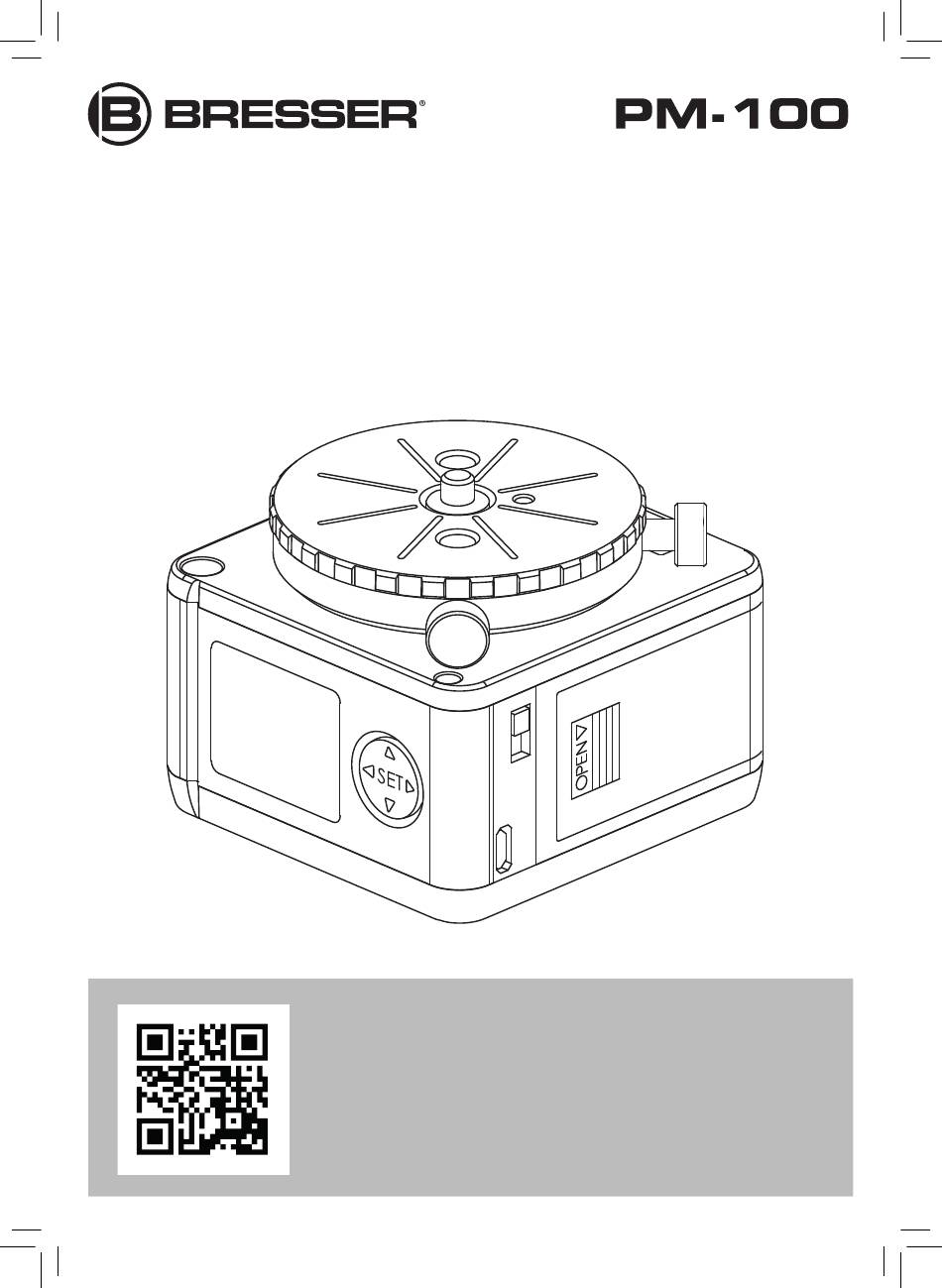

- Seite 1 Art. Nr. 4964130 Bedienungsanleitung Bedienungsanleitung und weitere Informationen www.bresser.de/P4964130 Manual_4964130_Photo-Mount_de_BRESSER_v092020a.indd 1 Manual_4964130_Photo-Mount_de_BRESSER_v092020a.indd 1 18.03.2021 15:45:57 18.03.2021 15:45:57...
-
Seite 2: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Um Ihre Sicherheit zu gewährleisten, lesen Sie bitte die folgenden Hinweise vor dem Gebrauch sorgfältig durch. Um Personen- und Sachschäden zu vermeiden, enthält diese Anleitung wichtige Sicherheitshinweise. Vorsicht! Unsachgemäße Handhabung kann zu Körperverletzungen oder Sachschäden führen. Max. Tragfähigkeit im Astro-Modus: 5kg (Schwerpunkthöhe von 10cm vom Montageplatte / weniger als 20kg •... -
Seite 3: Inhaltsverzeichnis
Inhalt Vorsichtsmaßnahmen ..................... 2 Inhalt ..........................3 Teilebeschreibungen ....................... 4 Vor der Verwendung ....................... 5 Erforderliche Ausrüstung für Aufnahmen Nützliche Dinge ....................... 6 Batterien installieren Helligkeitseinstellung für die Display-Beleuchtung ........... 7 Einstellung der Beleuchtungszeit Optionale Ausstattung Astroaufnahmen ......................8 Montage am Kopf Polarstern finden Ausrichten der Polachse (Gucklöcher verwenden) (Kompass und Winkelmesser verwenden) ....... -
Seite 4: Teilebeschreibungen
Teilebeschreibungen Montageplatte für Kamera Kopfbefestigungsschraube (U 1/4") Klemmschraube für Montageplatte Indikator-Nut Batteriefach Ein/Aus-Schalter LCD-Anzeige Einstellungstaste Adapter 1/4” zu 3/8” Gewinde Stativbefestigungsgewinde Micro-USB-Buchse Peilsucher (L) (nur Stromversorgungversorgung) Peilsucher (S) Unten Montageplatte für Kamera Schraubloch für Montageplatte Stopfenschraube (M4) Batteriefach (Stopperschraube ist nicht enthalten) Kopfbefestigung Flügelmutter Unten Obere... -
Seite 5: Vor Der Verwendung
Vor der Verwendung Über Testaufnahmen E s ist wichtig, dass Sie dieses Gerät vor einem wichtigen Projekt mit Ihrem Equipment testen. Lesen Sie die Bedienungsanleitung sorgfältig durch und stellen Sie sicher, dass dieses Gerät ordnungsgemäß funktioniert. Über den Aufnahmeinhalt A uch wenn die Ergebnisse nach der Verwendung dieses Produkts nicht zufriedenstellend waren, übernimmt der Hersteller keine Haftung für das aufgezeichnete Material und evtl. entstandene Kosten. ... -
Seite 6: Nützliche Dinge
Nützliche Dinge Kabelauslöser Das Drücken des Auslösers mit dem Finger kann ein verwackeltes Bild verursachen. Ein Auslöser mit der Timerfunktion ist sinnvoll. Scheinwerfer oder Taschenlampe E in Rotlicht-Scheinwerfer oder eine Taschenlampe reduziert die Reizung der Augen bei der astronomischen Fotografie. Schalten Sie das Licht während der Belichtung aus, um Reflexionen zu vermeiden. E ine Planisphäre und eine Smartphone-App sind nützlich, um die Richtung von Sternbildern und die Position der Sterne zu bestätigen. E in Winkelmesser und ein Kompass Er ist für die Einstellung der Polarachse nützlich.(wird bei Aufnahmen auf der südlichen Hemisphäre benötigt) Batterien installieren ... -
Seite 7: Helligkeitseinstellung Für Die Display-Beleuchtung
Helligkeitseinstellung für die Display-Beleuchtung Drücken Sie im Einstellungsbildschirm nach dem Einschalten einmal [▲], um die Helligkeitseinstellung aufzurufen. Die Helligkeit kann durch Drücken der Tasten [◀] [▶] von 1 bis 20 eingestellt werden. [SET]-Taste drücken um die Einstellung zu bestätigen. (Der Befehl wird ohne Drücken der Taste [SET] nicht ausgeführt) S E T T I N G U S B B R I G H T N E S S <... -
Seite 8: Astroaufnahmen
Astro-Fotografie (ab Seite 8 bis 12) ★ Installation am Kopf Norden Option Micro Motion Kopf [MH-100] Montieren Sie das Gerät fest am Kopf. Achten Sie beim Aufstellen des Stativs darauf, dass ein Stativbein und das Gerät nach Norden zeigen. Um ein Umfallen des Stativs zu verhindern, sollten Sie die Stativbeine nicht weiter als nötig ausfahren. Wenn Sie ein kurzes Stativ verwenden, spreizen und verlängern Sie bitte jedes Stativbein so weit wie möglich, um ein Umfallen des Stativs zu verhindern. -
Seite 9: Ausrichten Der Polachse (Mit Kompass Und Winkelmesser)
★ Ausrichten der Polachse (mit Kompass und Winkelmesser) Polaris Winkel = Breitengrad Bewegen Sie die Richtung Ausrichtung der Spiel der Magnetnadel um Indikatorrille etwa 7 Grad. Zifferblatt mit LCD-Anzeige Die Polarachse kann leicht mit einem handelsüblichen Kompass und Protoraktor abgeglichen werden. Richten Sie beim Ausrichten die Richtung von N mit der Ausrichtung der Anzeigenut des Hauptkörpers aus, wenn die Richtung der Magnetnadel zum Abweichungswinkel verschoben wird. -
Seite 10: Kameraeinstellung
★ Kameraeinstellung Nehmen Sie zunächst die Kameraeinstellungen vor. (Aufnahmemodus, Verschlusszeit, Blende, ISO-Empfindlichkeit usw...) ◆Aufnahmemodus, Verschlusszeit Kamera in Bulb-Modus versetzen. Wenn die Kamera nicht über einen Bulb-Modus verfügt, stellen Sie die Verschlusszeit auf mehr als 15 s ein und versuchen Sie mehrere Testaufnahmen, um die optimale Verschlusszeit zu finden. -
Seite 11: Über Das Lcd-Anzeige
★ AnzeigederLeistung Über das LCD-Anzeige Batteriespannung(HIGH,MID,LOW)/ ExterneSpannungsversorgung(USB)↓ Startbildschirm 3Sek. AktuellerStatus → S E T T I N G H I G H Einstellung → M O D E Auswahl → < − − − − > S T A R SET/Speicherinhalt →... -
Seite 12: Einstellungsanzeige Wechseln Haupteinheit Einstellen
★ A nzeigeisteinBeispiel Einstellung der Haupteinheit DrückenSiedie[◀][▶]-Einstelltasteund S E T T I N G H I G H wählenSie[STAR]Sternverfolgungsmodus M O D E < − − − − > S T A R DrückenSiedieTaste[SET] (DrückenSiedieMittederEinstelltaste) S T A R N O R T H DrückenSiedieTaste[◀][▶]undwählenSie [NORD](nördlicheHemisphäre)oder[SÜD]... -
Seite 13: Zeitraffer-Aufnahme
Zeitraffer-Aufnahmen (ab Seite 13 bis 17) ◎ Montage auf dem Stativ Stativbefestigungs- KopfmontageSchraube schraube BefestigenSiedasGerätfestaufdemStativ. UmdasGerätmitderU3/8-MontageschraubeamStativzubefestigen,entfernenSieden DoppelschraubenadaptermiteinerMünze,einemSchraubendrehero.Ä.ausdemSchraubenloch. UmeinUmfallendesStativszuverhindern,fahrenSiedieStativbeinenichtweiteralsnötigaus. UmdenSchwerpunktderKameraindieNähederMittedesMontageplattefürKameraeszu bringen,siehehandelsüblicheSchiebeplatte. ◎ ④ an den Anbringen des Panoramakopfes Hauptkörper ②aufwärts entfernen anbringen altet. ④fest schrauben ①lösen ③ fest schrauben ①lösen Sie die beiden Befestigungsschrauben des Montageplattes ②Montageplatte entfernen ③... -
Seite 14: Über Den Zeitraffer-Modus
◎ Über den Zeitraffer-Modus SWING DiesesProduktkannmiteinerkonstanten GeschwindigkeitfürZeitrafferaufnahmenrotieren. ONEWAY ONEWAY ImFolgendenwerdenverschiedeneEinstellungen,diemitdemGerätvorgenommen werdenkönnen,erläutert; ONEWAY ........DrehtsichindieausgewählteRichtung (wählenSiezwischenkontinuierlicherDrehungoder StoppbeieinemfestgelegtenWinkel) SWING ........ D rehtsichindieausgewählteRichtung, dannindieentgegengesetzteRichtung (nurDauerbetrieb) ImSWING-ModuswirddieSchwenkbewegungineinemfestgelegtenWinkel mitderStartpositionderDrehunginderMitteausgeführt. (Bsp.WennSWINGauf30Gradeingestelltist,drehtsichderTischum30 GradindieangegebeneRichtung. DrehenSiedann30GradindieentgegengesetzteRichtung.ErwiederholtseinenVorgangabwechselnd) AußerdemkönnendieDrehrichtung,derDrehwinkelunddieDrehgeschwindigkeiteingestelltwerden. DrehrichtungImUhrzeigersinn(CW),gegendenUhrzeigersinn(CCW) Drehgeschwindigkeiten..von48StundenproRundeauf15MinutenproRunde((9Typen)Rotationswinkel von5bis360°(in5Schritten),ENDLOS(nurEINWEG) ENDLESSwirdkontinuierlichineineRichtungrotieren. Zeitraffer-Drehzahltabelle Anzeige (/1R) 48 h 24 h 12 h 1.5 h 30 m... -
Seite 15: Über Das Lcd-Anzeige
◎ Batteriespannung(HIGH,MID,LOW)/ Über das LCD-Anzeige ExterneStromversorgung(USB) AnzeigederLeistung↓ Startbildschirm 3Sek. AktuellerStatus → S E T T I N G H I G H Einstellung → M O D E Auswahl → < − − − − > S T A R SET/Speicherinhalt →... -
Seite 16: Bei Der Einstellung Der Bildschirmanzeige Des Zeitraffermodus
◎ Bei der Einstellung der Bildschirmanzeige des Zeitraffermodus DerAnzeigeinhaltdesEinstellbildschirmsfürdenletztenZeitraffermodusunterscheidetsichvon demdesModusfürastronomischeFotografie. ◎ StellenSiedasGerätgemäßderfolgendenAbbildungundderSpalte[ MainUnitSetting]ein. S E T T I N G H I G H Rotationswinkel Zeitraffer-Modus M O D E < = FürdenModus[ONEWAY] EINWEG im Uhrzeigersinn < − T I M E − L A P S E −... -
Seite 17: Über Die „Running"-Anzeige
NachdemdieVorbereitungabgeschlossenist, drückenSiedieTaste[SET],umdieEinstellungen S E T T I N G H I G H abzuschließen. F I N I S H UmzurvorherigenEinstellungzurückzukehren, < − − − − > Y E S drückenSie[▼]derEinstelltaste. DrückenSie[◀][▶]derEinstelltaste,um[NEIN] T < < = > 4 8 h 3 6 0 d e g auszuwählen,unddrückenSiedie[SET]-Taste, umzumerstenModusauswahlbildschirm... -
Seite 18: Datenblatt
Datenblatt Eine Tabelle für Breitengrad und Abweichungswinkel für die größten Städte der Welt MAGNETISCHE MAGNETISCHE STADT STADT BREITENGRAD BREITENGRAD DEKLINATION DEKLINATION Abidjan 5.336° N 4.72° W London 51.509° N 0.46° W Addis Abeba 9.023° N 2.28° E Los Angeles 34.052° N 12.05° E Alexandria 31.228° N 4.40° E Luanda 8.814° S 3.5° W Amman 31.949°... -
Seite 19: Faq
Symptom Ursache Lösung Batterien gehen nicht rein ... Batterie erschöpft Ersetzen durch neue Batterie bei Verwendung von Batterie ist verkehrt herum Prüfen Sie die Polarität (+ und -) der Batterie und Batterien eingelegt legen Sie die Batterien wieder in der richtigen Richtung ein Mangel an verbleibender Externe Stromversorgung aufladen... -
Seite 20: Produktspezifikationen
Produkt-Spezifi kation Modell PM-100 D: 84mm x B: 86mm x H: 65mm (ohne Vorsprünge) Abmessung 630 g (ohne Batterien) Gewicht im azimutalen Modus: 5kg (im equatorialen Modus und mit einer Kameraposition im max. Abstand von 10cm von der Montageplatte.) im Zeitraff er-Modus Wenn die Montageplatte für Kamera und der Boden annähernd Max.
