- Seite 1 Deutsch Montage- und Betriebsanleitung Elektrische Gelenkarmmarkise mit LED-Beleuchtung E6100L...
-
Seite 2: Inhaltsverzeichnis
WARNUNG Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie mit der Installation und dem Gebrauch beginnen. Die Installation Ihrer neuen Markise muss von einer kompetenten sachkundigen Person oder einem sachkundigen Betrieb durchgeführt werden. Eine sachkundige Person ist gemäß EN 12635 eine Person, die über eine geeignete Ausbildung, qualifiziertes Wissen und praktische Erfahrung verfügt, um eine Markise richtig und sicher zu montieren, zu prüfen und zu warten. -
Seite 3: Wichtige Sicherheitshinweise
Sehr geehrter Kunde vielen Dank, dass Sie sich für ein Qualitätsprodukt der Marke Schartec entschieden haben. Dank unseres einzigartigen Qualitäts-Management-Systems, sowie einer kontinuierlichen Weiterentwicklung der Produkte erfüllen die Schartec Markisendie höchsten Ansprüche an Qualität und Komfort. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrer neuen Schartec Markise. - Seite 4 WARNUNG! Nicht geeignete Befestigungsmaterialien Die Verwendung nicht geeigneter Befestigungsmaterialien kann dazu führen, dass die Markise nicht sicher befestigt ist und sich lösen kann. Die mitgelieferten Montagematerialien müssen auf ihre Eignung für den vorgesehenen Montageort vom Einbauer überprüft werden. Die Schrauben und Dübel die Sie verwenden müssen stets für den jeweiligen Untergrund und das jeweilige Gewicht der Markise geeignet sein.
- Seite 5 WARNUNG! Verletzungsgefahr durch zusätzliche Belastung der Markise Das Anhängen von Gegenständen oder Personen an die Markise ist nicht zulässig und kann zu schwersten Verletzungen führen. Verletzungsgefahr bei Betreten der Markise Das Betreten der Markisenkonsole oder anderen Bereichen der Markise ist unzulässig. Dies kann zum Herabfallen der Markise und zu schwersten Verletzungen führen.
-
Seite 6: Gewährleistung
Garantiebedingungen Gewährleistung Wir sind von der Gewährleistung und der Produkthaftung befreit, wenn ohne unsere vorherige Zustimmung eigene bauliche Veränderungen vorgenommen oder unsachgemäße Installationen gegen unsere vorgegebenen Montagerichtlinien ausgeführt bzw. veranlasst werden. Weiterhin übernehmen wir keine Verantwortung für versehentlichen oder unachtsamen Betrieb der Markise sowie für die unsachgemäße Wartung der Markise und des Zubehörs. Batterien, Glühlampen und LEDs sind ebenfalls von den Gewährleistungsansprüchen ausgenommen. -
Seite 7: Packungsinhalt
Packungsinhalt bis 5 m Breite bis 3,5 m Breite Markise Konsole Fixanker/ Betonanker Handkurbel Anleitung Einstellstab für Endlagen Motor Fernbedienung... -
Seite 8: Produktbeschreibung

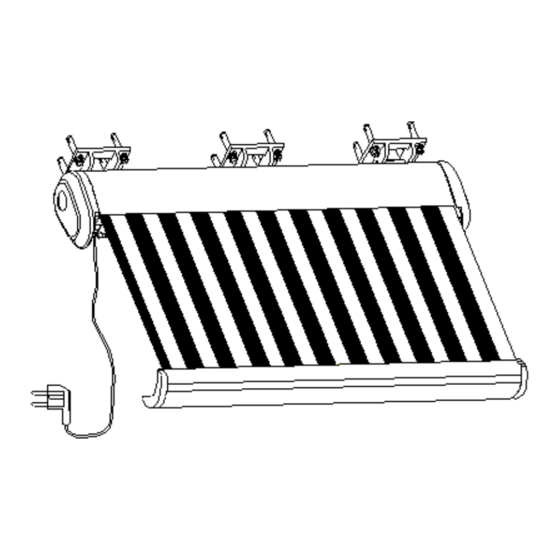

Beschreibung Frontstrebe seitliche Abdeckung Rolle Markisentuch Gelenkarm Stecker Konsole Armbefestigung Regenschutz-Abdeckung Untere Schutzabdeckung Technische Details Markise • Spannungsversorgung: 230V (50/60Hz)/ AC über Schuko-Steckdose • Schutzklasse: IP65 • 230 - 300 Watt je nach Ausführung Technische Details Funk-Fernbedienung • Frequenz: 433,92 MHz •... -
Seite 9: Erforderliche Werkzeuge
Erforderliche Werkzeuge 14 mm... -
Seite 10: Installation
Installation Montageübersicht Bei Markisen bis 3,5 m Breite nur die äußeren beiden Konsolen anzeichnen! Anzeichnen... - Seite 11 Konsolen befestigen Ø14 mm B x 2/ x3 C x 4/ x6 Markise befestigen A x 1 1. Führen sie die Markise in die Konsolen ein. 2. Verriegeln sie die Markise mit der mitgelieferten Verschlussplatte an den Konsolen und ziehen sie die dazugehörige Sicherungsschraube gut fest.
-
Seite 12: Verwendung
ACHTUNG! Markise kommt bereits mit optimal eingestelltem Winkel! ACHTUNG! Fahren sie die Markise vor der Winkelverstellung min. zu 1/4 aus Winkel einstellen (6-15°) 1. Entfernen sie die Plastikkappen 2. Stellen sie jeden Gelenkarm mit einem 6 mm Innen-Sechskantschlüssel (Inbussschlüssel) gleichmäßig auf die gewünschte Höhe ein 3. -
Seite 13: Reinigung & Pflege
Ausfahren der Markise = im Uhrzeigersinn drehen Einfahren der Markise = gegen den Uhrzeigersinn drehen Verwendung Handkurbel D x 1 Reinigung & Pflege... -
Seite 14: Eu-Konformitätserklärung
Maschinenrichtlinie 2006/42/EG, Anhang II Teil 1 B Schartec eine Marke der bau-shop-24 GmbH Fritz-Müller-Strasse 115 73730 Esslingen/ Germany erklä rt hiermit, dass die Markise M1100/ E3400/ E6100/ E6100L in Ü bereinstimmung mit der − Maschinenrichtlinie 2006/42/EG bei Markisen mit elektrischen Motoren: −...
