DE Betriebsanleitung-Industriesauger
CDM 5000
Handbuch für Gebrauch und Wartung
Original und Offiziell-Betriebsanleitung
Lesen Sie das der Lieferung beiliegende Handbuch und die entsprechenden Anhänge sorgfältig durch. Die Kenntnis der
in ihm enthaltenen Anleitungen ist zur sicheren Benutzung des Saugers und zur Durchführung von Wartungstätigkeiten
unerlässlich
Inhaltsverzeichnis
Verwandte Anleitungen für Contec CDM 5000
Inhaltszusammenfassung für Contec CDM 5000
- Seite 1 DE Betriebsanleitung-Industriesauger CDM 5000 Handbuch für Gebrauch und Wartung Original und Offiziell-Betriebsanleitung Lesen Sie das der Lieferung beiliegende Handbuch und die entsprechenden Anhänge sorgfältig durch. Die Kenntnis der in ihm enthaltenen Anleitungen ist zur sicheren Benutzung des Saugers und zur Durchführung von Wartungstätigkeiten...
-
Seite 2: Technischer Kundendienst
Bei Verlust oder Beschädigung fordern Sie bitte bei CONTEC ein Ersatz-Handbuch an. Die technischen Informationen in diesem Handbuch sind Eigentum von CONTEC und sind als vertraulich zu betrachten. Die vollständige oder teilweise Reproduktion der grafischen Gestaltung, Texte und Abbildungen ist gesetzlich untersagt. -
Seite 3: Inhaltsverzeichnis
Inhalt Kapitel Informationen Identifizierung der wichtigsten Bauteile .................... - 2 - Mitgeliefertes Zubehöre ........................- 3 - Herstellerdaten ................. Fehler! Textmarke nicht definiert. Datenschild ............................- 4 - Sachgemäßer Gebrauch ........................- 5 - Zulässige Umgebungsbedingungen ....................- 5 - Lagerung ............................. -
Seite 4: Kapitel Informationen

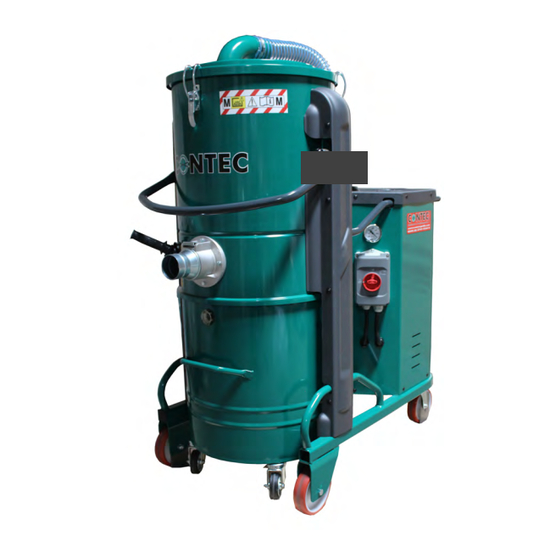

Kapitel Informationen Identifizierung der wichtigsten Bauteile Saugaggregat Schubbügel/ Entriegelungshebel Behälter Hakenverschluss Sicherheitshaken Filterkammer Anschluss-Stutzen für Saugrohr Füllstandanzeiger Abnehmbarer Abfall-Auffangbehälter Feste Räder Filterrüttelhebel Lenkrollen Deckel - 2 -... -
Seite 5: Mitgeliefertes Zubehöre
Anmerkung: Diese Filter müssen alle sechs Monate kontrolliert werden. Sollten Verschleißerscheinungen vorliegen, müssen sie ausgetauscht werden. Neue Filter erhalten Sie von CONTEC. CONTEC übernimmt keine Haftung bei Verwendung von Filtern die KEINE ORIGINAL-ERSATZTEILE sind oder die trotz Verschleißerscheinungen verwendet werden ZUBEHÖRKIT OPTIONAL:... -
Seite 6: Datenschild
Kapitel Informationen Datenschild In Übereinstimmung mit der Maschinenrichtlinie 2006/42/CE werden auf den Saugern Datenschilder mit CE-Zeichen angebracht. Bei Mitteilungen an den Hersteller oder Händler geben Sie bitte unbedingt die auf dem Datenschild Ihres Nass- und Trocken-Saugers aufgeführten Daten an. - 4 -... -
Seite 7: Sachgemäßer Gebrauch
Kapitel Informationen Sachgemäßer Gebrauch Diese spezifischen Saugermodelle wurden ausschließlich zum Aufsaugen von Stäuben und festen Abfällen mit Hilfe der vorgesehenen Filter konzipiert, gebaut und mit Schutzeinrichtungen versehen. Die ATEX-Industriesauger werden mit antistatischen Filtern gemäß der ATEX-Richtlinie 2014/34/EU geliefert. Achtung! Verwenden Sie stets die für die aufzusaugenden Stäube bzw. Abfälle ausgewiesenen Filter. Jeder andere Gebrauch ist als SACHWIDRIG zu betrachten. -
Seite 8: Technische Daten
Kapitel Informationen Technische Daten CDM 5000 Leistung Spannung Volts 230/400 260/480 - 6 -... - Seite 9 Kapitel Informationen Frequenz Unterdruck Max. 3.000 1.950 Luftmenge Max. m Schalldruckpegel Filtertyp Polyester L Polyester L Filteroberfläche 30.000 30.000 Behälterkapazität Sauganschluss Ø Abmessungen 66 X 118 X 145 66 X 118 X 145 (*) Lärmentwicklung Die Messungen des Schalldruckpegels wurden in Übereinstimmung mit den Normen 2006/42/CE durchgeführt.
-
Seite 10: Handhabung
Kapitel Informationen Sieht die Anwendung den Gebrauch in diesen Bedingungen vor, müssen den Arbeitern dementsprechend zugelassene persönliche Schutzausrüstungen für den Schutz des Gehörs zur Verfügung gestellt werden. Außerdem sind sie über die Gefahren infolge von Lärmeinwirkung zu informieren. 1.10 Handhabung - 8 -... -
Seite 11: Garantie
Arbeit sicher ausführen zu können. 1.11 Garantie CONTEC leistet für dieses Saugermodell eine 12-monatige Garantie ab dem im Rechnungsbeleg des Händlers angegebenen Kaufdatum. Die Garantie verfällt bei Reparaturen durch nicht autorisiertes Personal bzw. bei Verwendung von nicht von CONTEC gelieferten bzw. - Seite 12 Nachlässigkeit, unsachgemäßen Gebrauch oder Nichtbeachtung der im Handbuch aufgeführten Hinweise sowie nicht mit dem normalen Gebrauch oder Betrieb des Geräts in Zusammenhang stehende Vorgänge. CONTEC lehnt jede Haftung für mögliche Personen- oder Sachschäden infolge unsachgemäßen Gebrauchs des Saugers ab. Der Hersteller übernimmt in folgenden Fällen keinerlei Haftung: ...
-
Seite 13: Kapitel Sicherheit
Gefahren achten und die zur korrekten Ausführung der Arbeit erforderliche Ausbildung, Kompetenz und Ausrüstung besitzen. CONTEC haftet nicht für Unfälle oder Schäden, die infolge des Saugergebrauchs durch nicht ausreichend eingewiesenes Personal, durch unsachgemäßen Gebrauch oder Nichtbeachtung der in diesem Handbuch aufgeführten Sicherheitsvorschriften und Betriebsanleitungen entstehen. -
Seite 14: Sicherheitsvorschriften
Kapitel Sicherheit Sicherheitsvorschriften Achtung! Nachfolgende Angaben können nicht vollständig vor allen möglichen Gefahren, die beim Gebrauch des Nass- und Trockensaugers entstehen können, schützen. Der Bediener muss vor allem Vernunft und Erfahrung mitbringen, die einzigen unverzichtbaren Maßnahmen zur Unfallverhütung. In allen Kapiteln werden weitere spezifische Sicherheitsvorschriften für die verschiedenen Arbeiten aufgeführt. - Seite 15 Zum Lieferumfang der Maschine gehören: Handbuch, Explosionszeichnungen der Ersatzteile, Abnahmekarte, Garantieschein, Zulassungszertifikat. Sollte der Kunde am Sauger ein nicht von CONTEC geliefertes Gerät montieren, ist zu prüfen, ob die Sicherheitsanforderungen gemäß der Maschinenrichtlinie 2006/42/CE erfüllt sind. CONTEC übernimmt in solchen Fällen keine Haftung für Unfälle infolge des Gebrauchs eines solchen Zubehörteils.
- Seite 16 Kapitel Sicherheit Arbeitsprozesses konsultieren zu können. Sollte dieses Handbuch verloren gehen oder beschädigt werden, fordern Sie bitte bei CONTEC Ersatz an. Strukturschäden, Änderungen, Manipulationen oder unsachgemäße Reparaturen können die Sicherheit des Saugers beeinträchtigen und damit das Garantiezertifikat annullieren. Änderungseingriffe dürfen ausschließlich von Technikern der Firma CONTEC vorgenommen werden.
- Seite 17 Kapitel Sicherheit Das Öffnen des Behälters sollte nach 10 Minuten in einem nicht klassifizierten Bereich erfolgen. Dafür sollte der Sauger ausgeschaltet werden und den Netzstecker ziehen. Sodass der Sauger spannungsfrei ist. Saugen Sie keine entzündlichen oder explosionsfähigen Substanzen (Kraftstoffe, Lösemittel etc.) auf. Aufnehmen dieser Materialien muss die Maschine mit einem ausdrücklich anzufordernden Explosionsschutz für Motor und elektrische Anlage gebaut werden.
-
Seite 18: Hinweisschilder Und -Symbole
Reinigen Sie sie mit einem Tuch, Wasser und Seife. Vermeiden Sie den Gebrauch von Lösemitteln, Erdöl oder Benzin. Fordern Sie für beschädigte Schilder Ersatz bei CONTEC an. Befindet sich ein Schild auf einem ausgetauschten Teil, stellen Sie sicher, dass auf dem neuen Teil auch ein neues Schild angebracht wird. -
Seite 19: Restgefahren
Kapitel Sicherheit Restgefahren Die vom Hersteller durchgeführte und in der technischen Dokumentation abgelegte sorgfältige Gefahrenanalyse hat die Beseitigung der meisten mit dem Gebrauch des Saugers verbundenen Gefahren ermöglicht. Der Hersteller empfiehlt die unbedingte und genaue Beachtung der im Handbuch enthaltenen Anweisungen, Verfahren und Hinweise sowie der geltenden Sicherheitsbestimmungen, einschließlich des Gebrauchs der persönlichen Schutzausrüstung und Schutzeinrichtungen des Saugers. -
Seite 20: Kapitel Betrieb
Kapitel Betrieb Installation Achtung! Bevor Sie mit der Installation des Saugers beginnen, ist eine sorgfältige Sichtprüfung durchzuführen, um mögliche Transportschäden festzustellen. Sollten ein oder mehrere Teile Schäden aufweisen, muss unbedingt die Installation abgebrochen und der Hersteller über die festgestellte Unregelmäßigkeit informiert werden. Es wird dann eine Übereinkunft für die weitere Vorgehensweise getroffen. -
Seite 21: Beschreibung Der Steuerungen
Kapitel Betrieb Überprüfen Sie, ob die elektrische Anschlussleitung der auf dem Datenschild des Saugers angeführten Spannung und Frequenz entspricht. Bei einem Druckluftsauger der Serie Air prüfen Sie bitte die Druckluft zufuhr. Wichtig! Stecken Sie den Netzstecker nicht mit nassen Händen ein. Stellen Sie bei Verwendung einer Verlängerung sicher, dass diese in einwandfreiem Zustand und mit dem CE-Zeichen versehen ist sowie über einen für die Stromaufnahme des Saugers geeigneten Querschnitt verfügt. -
Seite 22: Arbeitsprozess
Kapitel Betrieb Arbeitsprozess Achtung! Stellen Sie vor Einstecken des Netzsteckers sicher, dass die Versorgungsspannung den Angaben auf dem CE-Datenschild entspricht. Vergewissern Sie sich, dass der Netzstecker korrekt in der Steckdose sitzt. Vergewissern Sie sich, dass der Schlauch richtig eingesteckt und im vorgesehenen Anschluss-Stutzen ... - Seite 23 Kapitel Betrieb Verwenden sie den vorgesehenen Bügel um den Sauger zu verschieben. Achtung! Der Sauger kann von Hand nur auf ebenem Untergrund umgesetzt werden! Auf Geländen mit einer geringen Neigung besteht die Gefahr, dass der Bediener ihn aufgrund seines erheblichen Gewichts nicht halten kann.
-
Seite 24: Entriegelung Und Entnahme Des Behälters
Kapitel Betrieb Entriegelung und Entnahme des Behälters Stellen Sie die Saugmotoren durch Betätigung der jeweiligen STOPP-Taster ab. Achtung! Ziehen Sie den Netzstecker aus der Steckdose. Heben Sie den Sicherheitsverschluss und den Hebel, um den Behälter zu lösen Leeren Sie die im Behälterinnern befindlichen Abfälle in einen geeigneten Behälter, der nach den im Betreiberland des Saugers geltenden Gesetzen der Entsorgung zuzuführen ist. -
Seite 25: Gebrauch Des Filterrüttler-Systems
Kapitel Betrieb Gebrauch des Filterrüttler-Systems Diese Arbeit darf nur bei ausgeschalteter Maschine und vollständig stillstehendem Motor durchgeführt werden. Der Rüttler sollte vor jedem Gebrauch und nach längerem Betrieb betätigt werden. Hinweis! Vermeiden Sie während des Saugvorgangs ein Aufrollen oder Verbiegen des Schlauchs. An der Vorderseite des Saugers befindet sich ein Vakuummeter, das den Unterdruckgrad im Saugerinnern anzeigt. -
Seite 26: Kapitel Wartung
Kapitel Wartung Allgemeine Hinweise In diesem Kapitel werden die Kontroll- und gewöhnlichen Wartungseingriffe beschrieben, die zur Gewährleistung des einwandfreien Saugerbetriebs erforderlich sind. FÜR ATEX INDUSTRIESAUGER Achtung! Alle beschriebenen Arbeiten müssen in einer nicht klassifizierten Zone, ohne potenziell explosive Atmosphäre durchgeführt werden. Jeder andere Eingriff, der zur Behebung von Betriebsstörungen nötig werden sollte, muss ausdrücklich vom Hersteller genehmigt werden. -
Seite 27: Wartungseingriffe
Kapitel Wartung Die Arbeiten an Motoren oder anderen elektrischen Geräten dürfen nur von Fachkräften für die elektrische Wartung ausgeführt werden, die vom Sicherheitsbeauftragten dazu autorisiert wurden. Verwenden Sie nur für die auszuführende Arbeit bestimmtes Werkzeug in einwandfreiem Zustand. Der Gebrauch nicht geeigneter oder unwirksamer Instrumente kann schwerwiegende Schäden verursachen. (***) Nicht zu empfehlen beim Einsatz von Druckluftsauger der Serie Air. - Seite 28 Deflektors. Bei regelmäßigem Einsatz der Maschine, kann eine Abnutzung des Deflektors erfolgen und dadurch keine Übereinstimmung mit der Atex-Richtlinie haben. Hinweis! Alle weiteren Wartungs- oder Reparatureingriffe müssen direkt von der Firma CONTEC oder autorisierten Fachhändlern durchgeführt werde. - 26 -...
-
Seite 29: Filterwechsel
Kapitel Wartung Filterwechsel Für den Wechsel der Filter gehen Sie folgendermaßen vor: Schalten Sie den Sauger durch Betätigung der STOP-Tasten der Motoren ab. Ziehen Sie den Netzstecker aus der Steckdose ab. Achtung! Tragen Sie die erforderliche persönliche Schutzausrüstung. Blockieren Sie den Sauger mit Hilfe des vorgesehenen Feststellers. - Seite 30 Kapitel Wartung Entfernen Sie von unterhalb des Saugers den Bolzen (A) und den Stift (B), mit denen den Filter am Rüttelhebel befestigt ist. Heben Sie den Filter zusammen mit seiner Halterung heraus Lösen Sie die Klemme und entfernen Sie den Haltering mit Dichtung ...
-
Seite 31: Im Störungsfall
Der Sauger hat nicht genug Saugkraft Dichtungen abgenutzt Dichtungen überprüfen und gegebenenfalls austauschen. Luftverlust Verriegelungen, Arretier schrauben, Behälter, Filterkammer auf Undichtigkeiten überprüfen. Motorengeräusche zu laut CONTEC Kundendienst benachrichtigen Hinweis! Bei jeder Art von anderweitigem Problem wenden Sie sich bitte an den CONTEC-Kundendienst - 29 -... -
Seite 32: Empfohlene Ersatzteile
POLYESTERFILTER 20 TASCHEN 500 H400 (DG 50 EXP – DG 70 EXP) FILTERDICHTUNG 500 GI.0003.0000 FILTERKLEMME 500 SL.0223.0000 GI.0140.0000 RECHTWINKLIGE KLEBEDICHTUNG 10 X 22 CONTEC Maschinenbau & Entwicklungstechnik GmbH Hauptstraße 146 57518 Alsdorf / Deutschland Tel: 02741 9344-0 Fax: 02741 9344-29 Info@contecgmbh.com www.contecgmbh.com...
