Escape P9 Reparaturanleitung Seite 8

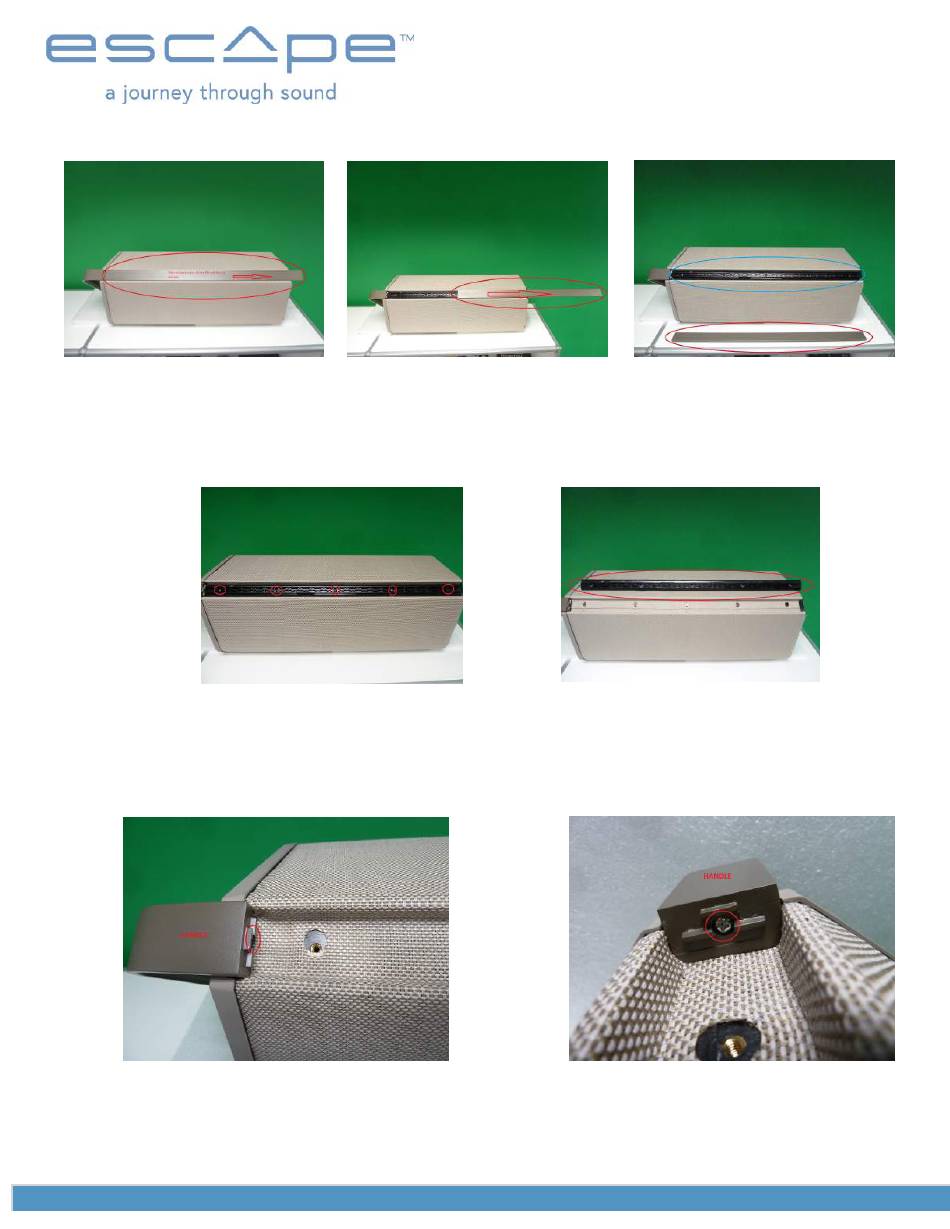

4 d) Schieben Sie beide Verkleidungen auf beiden Seiten heraus, um die schwarzen Spannstangen zu sehen
Die Verkleidung (in den roten Kreisen in den Bildern oben) auf jeder Seite der P9-Einheit muss herausgeschoben werden,
um die schwarzen Spannstäbe freizulegen (im blauen Kreis im letzten Bild oben). Diese befinden sich ebenfalls auf beiden
Seiten der P9-Einheit
4 e) Entfernen Sie die 5 Schrauben an beiden Zugstangen auf beiden Seiten der P9-Einheit und entfernen Sie die
Zugstangen
5 Schrauben in den roten Kreisen hier oben gezeigt
4 f) Erste Befestigungspunkte des oberen Teil auf beiden Seiten der P9-Einheit unter dem freiliegenden Griff, nachdem
Sie die Zugstangen entfernt haben. * Entfernen Sie die Schrauben auf beiden Seiten der P9-Einheit
* Entfernen Sie die im roten Kreis oben auf beiden
Seiten der P9-Einheit gezeigte Schraube. Dies sind
die beiden (2) ersten Befestigungspunkte von sechs
(6), um den oberen Teil zu entfernen
Spannstange (n) entfernt (beidseitig)
