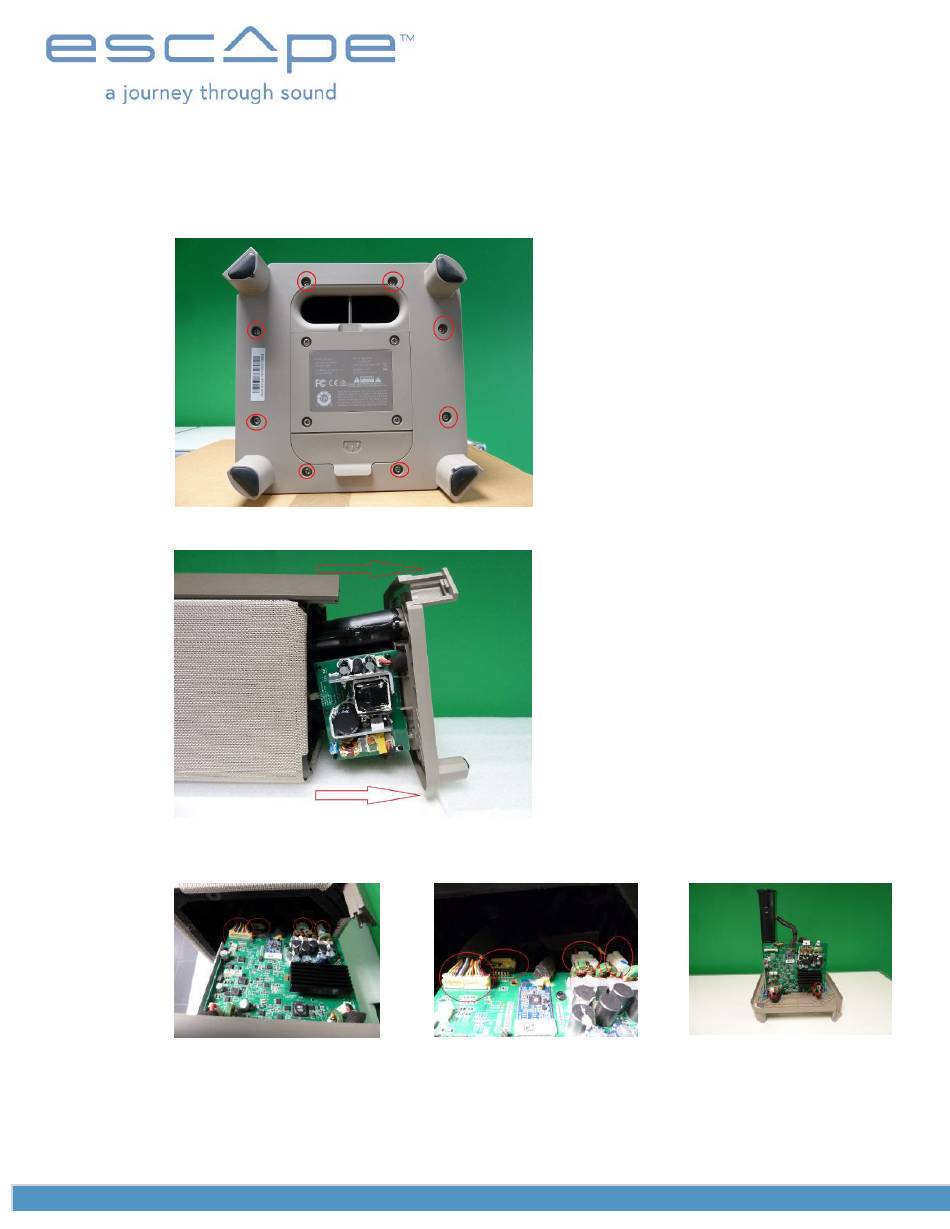

Escape P9 Reparaturanleitung Seite 7

4. Oberer Teil
Reparaturen im Zusammenhang mit dem oberen Teil: Zugriff auf Tastatur, AUX-Karte und schlecht
angeschlossene oder nicht angeschlossene Kabel. Die folgenden Schritte führen Sie zum oberen
Bereich des P9 und entfernen ihn.
Zwischen dem ersten und dem letzten Schritt können mehrere andere mögliche Serviceprobleme
behoben werden.
4 a) Entfernen Sie zuerst die acht (8) Schrauben, um den unteren Teil leicht herauszuziehen
4 b) Schieben Sie den unteren Teil vorsichtig aus dem P9-Gehäuse heraus, bis Sie das Gefühl haben, dass die Kabel
das weitere Herausgleiten des unteren Teils behindern.
4 c) Hauptplatine, wenn der
untere Teil herausgeschoben
wird.
4 c) Trennen Sie die vier (4) Kabel auf der hier oben gezeigten Hauptplatine in den roten Kreisen, schieben Sie
den unteren Teil vorsichtig weiter heraus, damit Sie ihn vom P9-Gehäuse trennen und beiseite legen können.
4 c) Hauptplatine vergrößert 4 c) Unterteil vom P9-Körper getrennt
