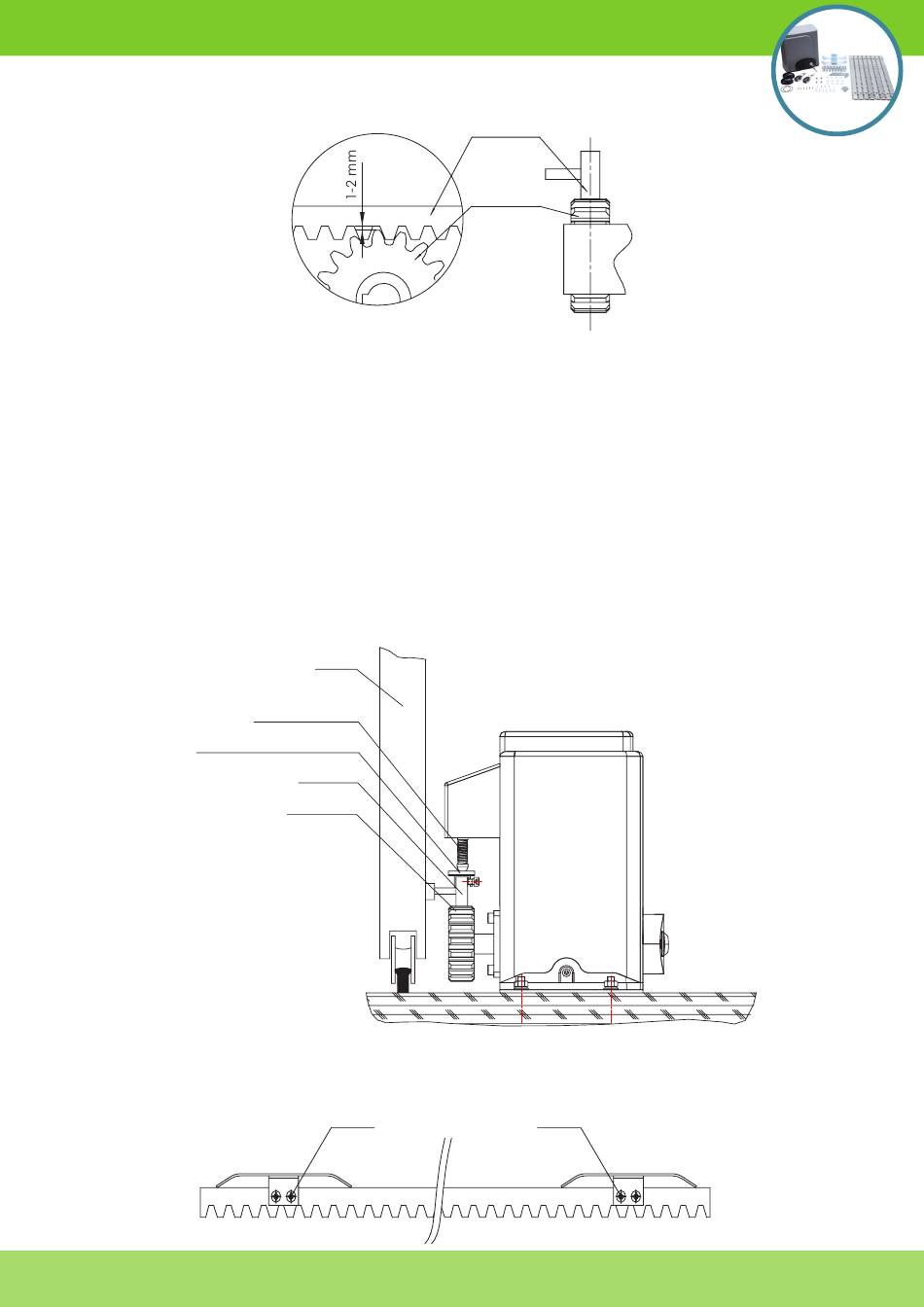

Der Sitzabstand von Abtriebszahnrad und Zahnstange ist dargestellt:

6.8. Montage der Federendschalterblockierung

Der Federendschalter ist dazu da, um das Tor in geöffneter oder geschlossener Position
anzuhalten.
Sobald die Federendschalterblockierung den Endschalter berührt, stoppt das Tor in geöff-
neter oder geschlossener Position. Das Tor wird sich nicht bewegen, auch nicht wenn Sie
den „Öffnen"- oder „Schließen"-Knopf drücken.
• Lösen Sie das Zahnrad mit dem Schlüssel (siehe „Manuelle Bedienung") und schieben
Sie das Tor auf die gewünschte Position, um diese für später festzulegen.
• Befestigen Sie die Blockierung an den Seiten der Schiene mit den Schrauben (Abb. 7)
und ziehen Sie das Rad wieder fest.
Feder des Endschalters
Bewegen Sie das Tor elektrisch und passen Sie die Blockierung an die von Ihnen ge-
wünschte Position (Öffnen und Schließen) an.
Stand: 09|2018
©Juskys Gruppe GmbH
5. Montage
Tor
Blockierung
Schiene
Zahnrad
Schraube M6 x 20 mm (3)
Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036
Zahnschiene
Antrieb-
zahnrad
M6×18
M6×18
Schraube M6 x 20 mm (3)
Abbildung 5
Abbildung 6
Abbildung 7
Seite 12
