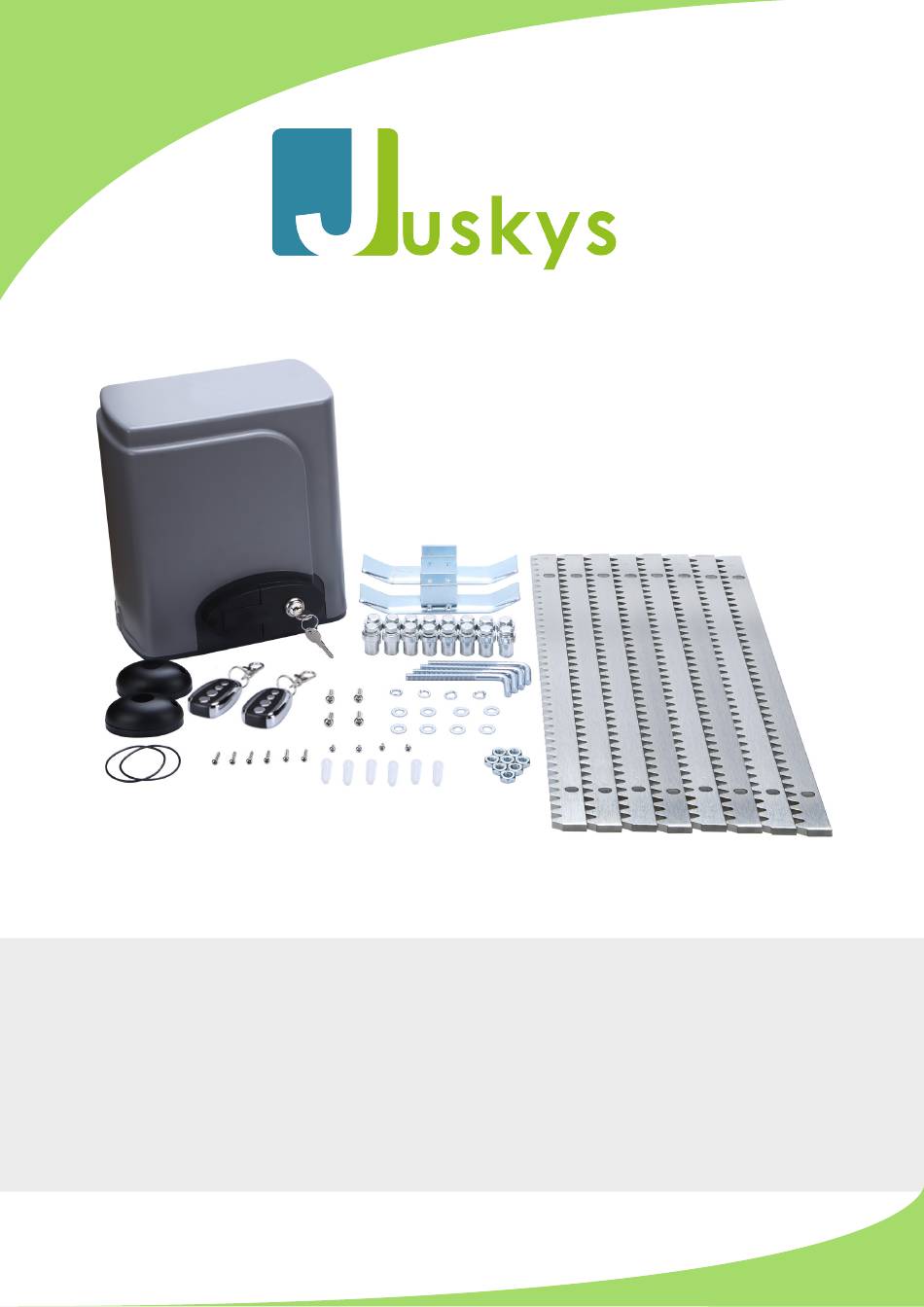

- Seite 1 Aufbauanleitung Elektrischer Schiebetorantrieb mit 2 Fernbedienungen bis 600kg 1809-ELSA-01 Artikelnummer: 21036...
-
Seite 2: Inhaltsverzeichnis
7.4. Anschluss der Vorwarnleuchte (nicht im Lieferumfang enthalten) ............15 7.5. Anschluss des Einknopfschalters / Dreiknopfschalters (nicht im Lieferumfang enthalten) ............15 7.6 Motor und Kondensator .................15 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 2... - Seite 3 Inhaltsverzeichnis 8. Einstellung der automatischen Schließfunktion ..........16 9. Einrichten der Fernbedienung ................16 10. Manuelle Bedienung ..................17 11. Betrieb ......................17-18 12. Problembehandlung ..................18 13. Entsorgung ......................19 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 3...
-
Seite 4: Symbolerklärung
Mülltonne, Batterien und Akkus dürfen nicht in den Hausmüll! Konformitätserklärung, mit diesem Symbol gekennzeichnete Produkte erfül- len alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirt- schaftsraums. Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 4... -
Seite 5: Einleitung
Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem neuen elektrischen Schiebetorantrieb von Juskys. Lesen Sie sich diese Bedienungsanleitung vor der Monta- ge und der ersten Verwendung vollständig und aufmerksam durch. Die Anleitung soll Sie mit der Funktionsweise Ihres elektrischen Schie- betorantrieb vertraut machen, um diesen bestimmungsgemäß... -
Seite 6: Sicherheits- Und Warnhinweise
Teil Art.Nr. Stück 1 Torantrieb 2103601 2 Federendschalterblockierung 2103602 Schraube + Unterlegscheibe + Federring für Federend- M6 x 20 mm 2103603 schalterblockierung 4 Fernbedienung 2103604 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 6... -
Seite 7: Teileliste
Federendschalter Geräuschentwicklung ≤ 56 dB Arbeitsphase Max. 15 Minuten (danach 5 Minuten Pause) Maximale Fernbedienung pro Schiebtor Umgebungstemperatur -20°C ~ +50°C Geschwindigkeit Tor 13 m/min Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 7... -
Seite 8: Montage
• Berühren Sie während einer Torfahrt nicht die Haupt- und Nebenschließkanten. 6.3. Montage WARNUNG Beschädigung durch Schmutz Bei Bohrarbeiten können Bohrstaub und Späne zu Funktionsstörungen führen. • Decken Sie bei Bohrarbeiten den Antrieb ab. Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 8... - Seite 9 Zahnrad angetrieben wird. Der Torantrieb muss an der Innenseite des Tores montiert werden (s. Konstruktion Abb. 1). Mauer Schiene Torantrieb Fernbedienung Abbildung 1 Abbildung 2 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 9...
-
Seite 10: Vorbereitung Des Tores
• Schalten Sie vor allen Arbeiten an der Toranlage den Antrieb spannungsfrei. Zerstörung der Elektronik durch Fremdspannung Fremdspannung an den Anschlussklemmen der Steuerung führt zu einer Zerstörung der Elektronik. Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 10... -
Seite 11: Installation Des Torantriebs
• Wenn die Schiene vollständig instal- liert ist, überprüfen Sie, ob Schiene und Zahnrad richtig ineinandergreifen. • Der Abstand zwischen Schiene und Zahnrad sollte 0,5 mm betragen. Abbildung 4 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 11... -
Seite 12: Montage Der Federendschalterblockierung
Bewegen Sie das Tor elektrisch und passen Sie die Blockierung an die von Ihnen ge- wünschte Position (Öffnen und Schließen) an. M6×18 M6×18 Schraube M6 x 20 mm (3) Schraube M6 x 20 mm (3) Abbildung 7 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 12... -
Seite 13: Montage Des Infrarotsensors
1. Der Infrarotsensor arbeitet nicht, wenn der Abstand zwischen Sender und Empfänger weniger als 2 m beträgt. 2. Staub wirkt sich negativ auf den Empfang des Infrarotsensors aus. Bitte reinigen Sie diesen deshalb regelmäßig. Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 13... -
Seite 14: Kabel-Anschlüsse
Wenn sich das Tor nicht in die gewünschte Richtung bewegt, kann die Öffnungsrichtung umgekehrt werden, indem die Kabel „U“ und „W“ sowie „OPLM“ und „CLLM“ ausge- tauscht werden. Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 14... -
Seite 15: Anschluss Der Vorwarnleuchte
Motor und Steuerkasten. Diese Verbindungen sind im Torantrieb bereits vor- handen. V-com U-Vorwärts Kondensator Motor W-Rückwärts PE-Schutzleiter Steuerkasten Terminal X3 Terminal X2 Abbildung 13 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 15... -
Seite 16: Einstellung Der Automatischen Schließfunktion
Steuerkasten und drücken Sie „AN1“, halten Sie „AN1“ ge- drückt. Das „LED2“-Lämpchen leuchtet auf. Wenn es wieder aus geht, lassen Sie „AN1“ wieder los. Alle Fernbedienungen wurden nun deaktiviert. Abbildung 18 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 16... -
Seite 17: Manuelle Bedienung
Tor und Schließkante eingequetscht oder abgetrennt werden. • Greifen Sie während einer Torfahrt nicht mit den Fingern an die Zahnstange, das Zahnrad und die Haupt- und Nebenschließkanten. Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 17... -
Seite 18: Betrieb
2. Stellen Sie die Kodierung loren des Senders neu ein Der Sender funktioniert nur Batterie ist leer Ersetzen Sie die Batterie aus nächster Nähe Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 18... -
Seite 19: Entsorgung
Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit obenstehendem Symbol gekennzeichnet. WEEE-Rg.-Nr.: DE 290 733 43 Stand: 09|2018 ©Juskys Gruppe GmbH Aufbauanleitung Elektrischer Schiebetorantrieb - Artikel - Nr. 21036 Seite 19... - Seite 20 Juskys Gruppe GmbH Leibnizstr. 1 38228 Salzgitter Germany E-Mail: info@juskys.de...
