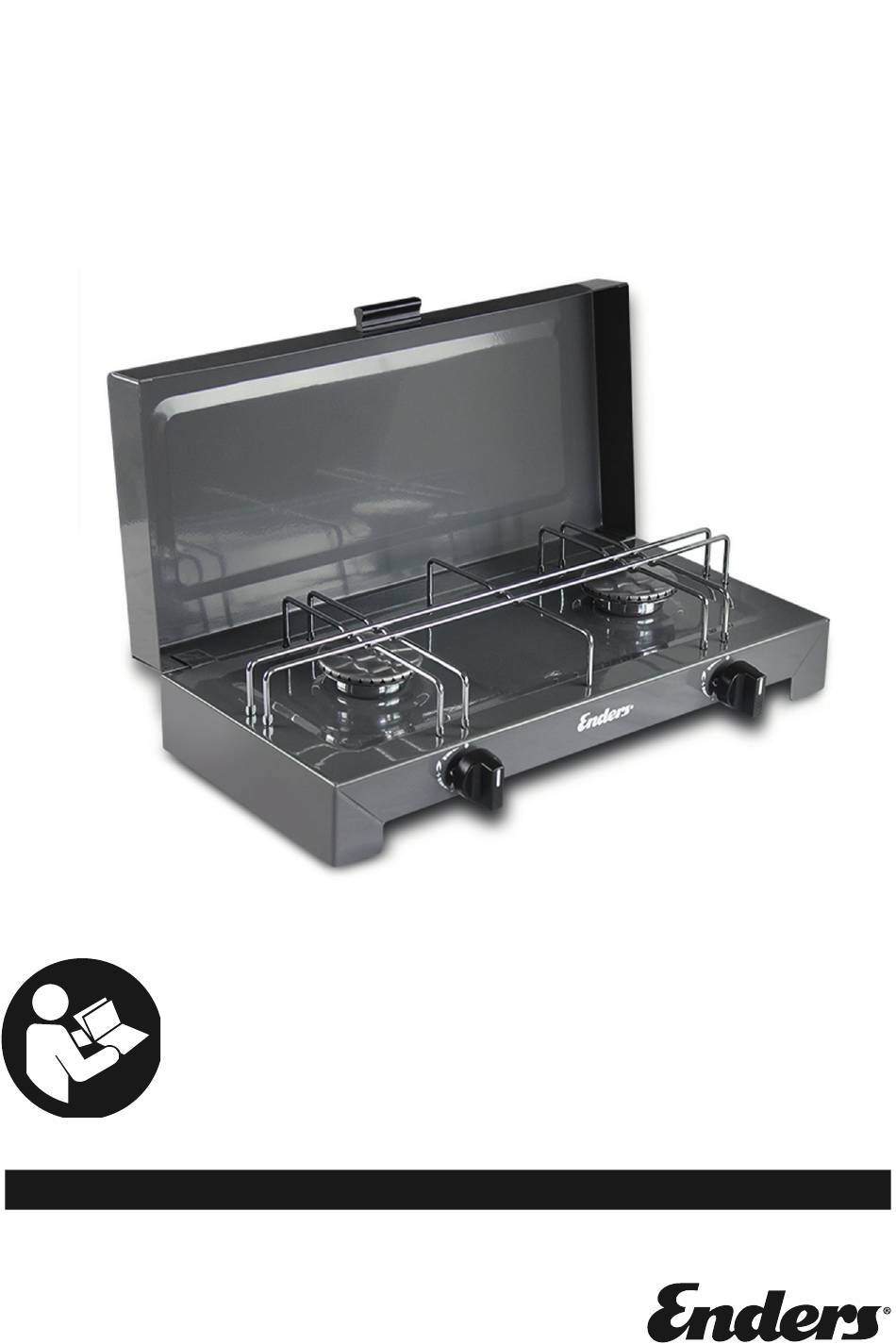

- Seite 1 CANBERRA 2-FLAMMIGER CAMPINGKOCHER Art.-Nr.: 1790 MONTAGE- UND GEBRAUCHSANLEITUNG www.enders-germany.com...
-
Seite 2: Inhaltsverzeichnis
Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Artikels ist auch diese Anleitung mitzugeben. Wir wünschen Ihnen viel Freude mit Ihrem Enders Produkt. ZEICHEN IN DIESER ANLEITUNG Dieses Zeichen steht für das Signalwort ACHTUNG und warnt Sie vor möglichen Verletzungen oder Sachschäden sowie Beschädigungen am... -
Seite 3: Sicherheitshinweise
CANBERRA 1790 WARN- UND SICHERHEITSHINWEISE Lesen Sie die Installation- und Bedienungsanleitung vor Inbetriebnahme des Gerätes Die Anleitung ist für zukünftige Fälle aufzubewahren. Das Gerät ist für den gewerblichen Einsatz geeignet, jedoch ist hierfür weiteres Zubehör erforderlich (Druckregler mit Sicher- heitsventil und Schlauchbruchsicherung). -
Seite 4: Einhaltung Der Geltenden Vorschriften
DEUTSCH EINHALTUNG DER GELTENDEN VORSCHRIFTEN Der Nutzer des Gerätes ist für die richtige Montage und Einhal- tung der geltenden Vorschriften verantwortlich. Nur zur Verwendung im Freien Lesen Sie die Betriebsanleitung vor Inbetriebnahme des Gerä- tes. ZU BEACHTENDE VORSCHRIFTEN - GASANSCHLUSS Der Kocher kann mit 5kg, 8kg oder 11kg Gasflaschen (Butan G30/ Propan G31) betrieben werden. -
Seite 5: Bedienung
CANBERRA 1790 BEDIENUNG AUFSTELLEN DES GERÄTES Der Mindestabstand zu den nach oben angrenzenden Wänden sollte mind. 65 cm und zu den seitlich angrenzenden Wänden mind. 10 cm betragen. Der Gasanschluss des Kochers ist nach den zu beachtenden Vorschriften vorzunehmen. Vor Inbetriebnahme des Kochers muss die beiliegende Schlauch- leitung installiert werden. -
Seite 6: Anschluss Gasflasche
DEUTSCH ANSCHLUSS GASFLASCHE: 1. Überwurfmutter (1) des Druckreglers (2) durch Linksdrehung von Hand mit dem Flaschenventilgewinde (4) verbinden. Kein Werkzeug verwenden, da hierdurch die Flaschenventildichtung beschädigt werden kann und somit die Dichtheit nicht mehr ge- währleistet ist. 2. Die Schlauchleitung (5) ist mit dem Druckreglerausgangsge- winde (6) unter Verwendung geeigneter Schraubenschlüssel durch Linksdrehung zu verbinden. - Seite 7 CANBERRA 1790 Überwurfmutter des Druckreglers Überwurfmuttern des Schlauches (DIN EN 16436-2 Gewindezapfen des Druckreglers (DIN EN 16129, Typ 694) (Nicht im Lieferumfang) 5 kg Gasflasche 8 kg Gasflasche 11 kg Gasflasche Höhe mit Regler: ca. 47,0 cm Höhe mit Regler: ca. 46,0 cm Höhe mit Regler: ca.
- Seite 8 DEUTSCH FUNKTIONSKONTROLLE Kontrollieren Sie die Brennsicherheit durch schnelles Umschal- ten von Vollbrand auf Kleinstellung. Prüfen Sie, ob die Flammen abheben. Eine leichte Abhebenei- gung bei kalten Brennern muss bei warmen Brennern aufhören. Wenn das Gerät nach der Funktionskontrolle einwandfrei funkti- oniert, können Sie es in Betrieb nehmen.
-
Seite 9: Sicherheitshinweise Zur Bedienung
CANBERRA 1790 SICHERHEITSHINWEISE ZUR BEDIENUNG Nur zur Verwendung im Freien. Das Gerät muss nach geltenden Bestimmungen installiert wer- den. Die Schlauchleitung ist bei nationalen Besonderheiten auszutau- schen. Vermeiden Sie ein Verdrehen der Schlauchleitung. Bei einem Gasflaschentausch ist darauf zu achten, dass sich kei- ne Zündquellen in unmittelbarer Umgebung befinden. -
Seite 10: Kochstellen
DEUTSCH Wird der Deckel nach dem Betrieb des Gerätes wieder geschlos- sen, muss das Gerät vorher vollständig abgekühlt sein. Das Gerät während des Betriebes nicht bewegen. Schließen Sie bitte nach Gebrauch das Absperrventil der Gas- fl asche. Jede bauliche Veränderung des Gerätes kann gefährlich sein und ist nicht gestattet. - Seite 11 CANBERRA 1790 Nachfolgend sind die empfohlenen Topfdurchmesser für die ein- zelnen Kochstellen aufgelistet min. max. 2-flammig ca. ø 16 cm ca. ø 20 cm Der Deckel des Kochers kann zum Kochen oder Reinigen abge- nommen werden. Drehachse Anschluss der Schlauchleitung...
- Seite 12 DEUTSCH LEISTUNG Die Kochstellen sind stufenlos regulierbar. Sie können den Bedie- nungsgriff zum Einstellen eindrücken und nach links drehen. Wenn Sie den Bedienungsgriff bis zum Anschlag nach links dre- hen, haben Sie die Kleinstellung gewählt. Je weiter Sie den Bedie- nungsgriff nach rechts drehen, desto größer wird die Leistung.
-
Seite 13: Aufbewahrungshinweis
CANBERRA 1790 AUFBEWAHRUNGSHINWEIS Der Kocher muss trocken und staubgeschützt gelagert werden. GASFLASCHE: BRAND- UND EXPLOSIONSGEFAHR Bewahren Sie die Gasfl asche außerhalb der Reichweite von Kindern auf. Halten Sie die Gasfl asche von oxidierenden Gasen und anderen brandfördernden Stoffen fern. Ausströmendes Flüssiggas ist schwerer als Luft und sinkt zu Boden. - Seite 14 DEUTSCH Zum Reinigen der Oberfläche entfernen Sie den Topfrost vom Kocher (langsam nach oben hin abnehmen). Reinigen Sie das Gerät nur im erkalteten Zustand. Benutzen Sie hierfür keine scheu- ernden Reinigungsmittel. Verwenden Sie keine brennbaren Reinigungsmittel. Ist in Ausnahmefällen die Düse verstopft, so ist diese mit einer Düsennadel freizumachen.
-
Seite 15: Technische Daten
CANBERRA 1790 TECHNISCHE DATEN Dieses Gerät wurde nach der DIN EN 484:2020 geprüft und zugelassen. Model: CANBERRA 0085 Item no.: 1790 4,6 kW ∑Q n H s : 336 g/h Product-ID no.: 0085BU0127 Type of gas: Butan (G30)/ Propan (G31) Dest. -
Seite 16: Garantie
Es dürfen keine Manipulationen durchgeführt werden! Sollte Ihr Produkt trotz unserer Qualitätskontrollen einmal einen Defekt aufweisen, dann bringen Sie es bitte nicht zurück zum Einzelhändler, sondern setzen Sie sich direkt mit Enders in Verbindung. So können wir eine schnelle Reklamationsbearbeitung gewährleisten.
