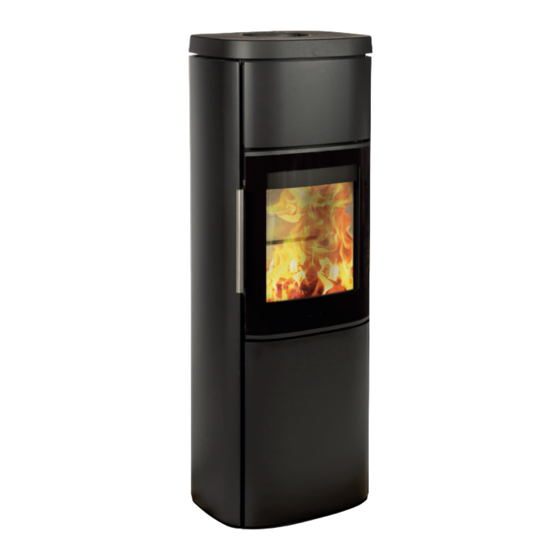

HWAM 4510c Gebrauchsanweisung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für HWAM 4510c
Inhaltszusammenfassung für HWAM 4510c

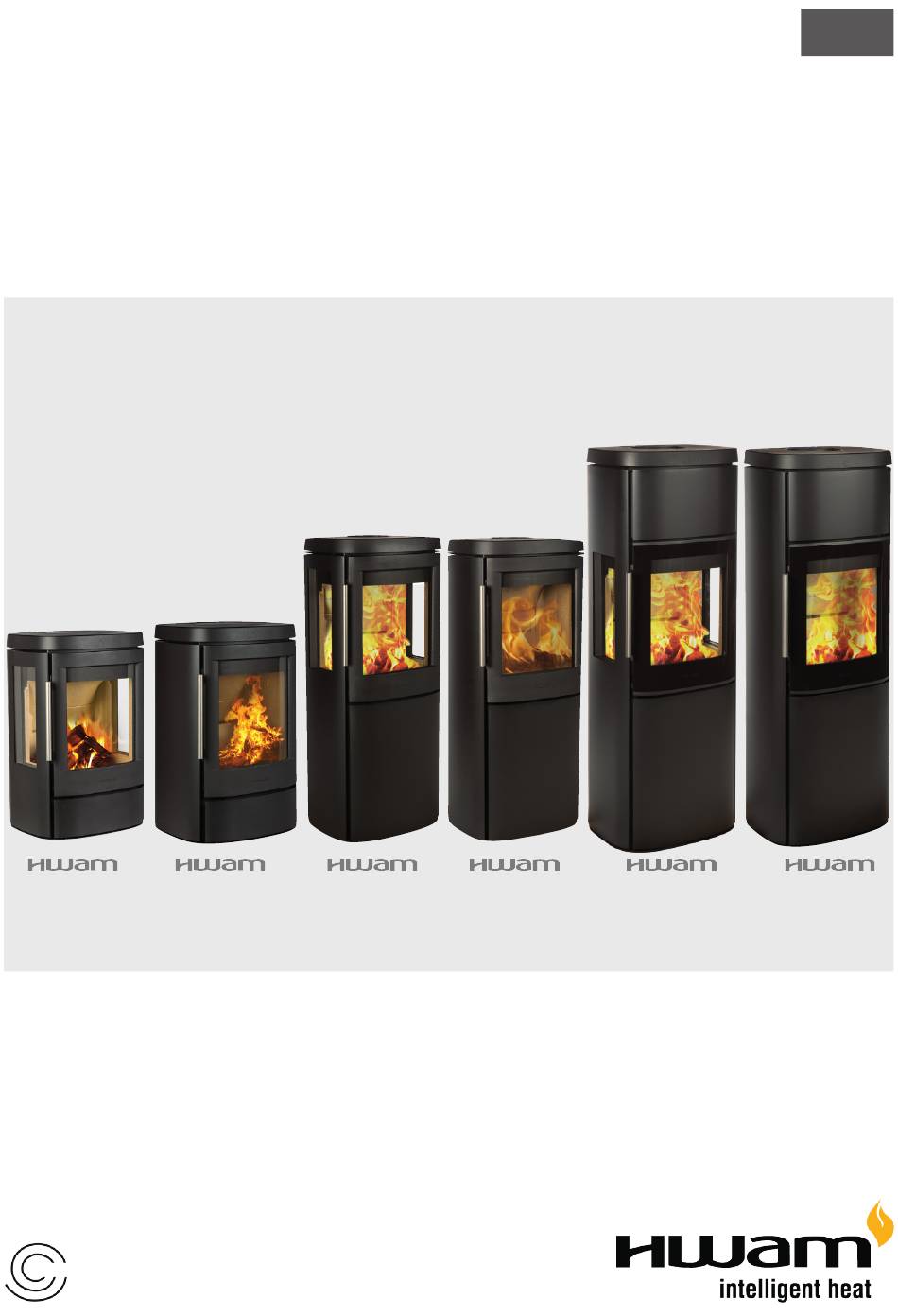

- Seite 1 Gebrauchsanweisung 4510 4520 4530 4540 4550 4560 01.11.2020 / 97-9687 www.hwam.com AUTOMATIC...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zeichnungen ............Installationsanleitung . -
Seite 8: Installationsanleitung
Allgemein Herzlichen Glückwunsch zu Ihrem neuen HWAM Kaminofen. Wir freuen uns, dass Sie sich für ein HWAM-Produkt entschieden haben und sind überzeugt, dass dieser Ihnen viel Freude bereiten wird. Um eine optimale Funktion und Sicherheit zu gewährleisten, empfehlen wir, die Installation von einem autorisierten HWAM-Fachhändler oder einem vom Fachhändler empfohlenen Monteur durchführen zu lassen. - Seite 9 ‚brennbare Wand’ einzustufen ist, sollte der Hersteller bzw. der Schornsteinfegermeister befragt werden. WICHTIG! • Bei Wandmontage muss der HWAM 4510/4520 mindestens 28,5 cm über brenn- baren Boden aufgehängt werden. Dies gilt auch obwohl eine Bodenplatte auf dem Boden platziert wird.
-
Seite 10: Anforderungen An Den Schornstein
Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang (Zeichnung H) Die Punkte 1 und 12 sind nur bei den Modellen HWAM 4550 und HWAM 4560 zu berücksichtigen. 1. Die Front (1) des Wärmespeichers wird durch Anheben und Wegziehen vom Kaminofen demontiert. -
Seite 11: Vertikalschnitt Im Rauchkanal (Zeichnung C)
Inbetriebnahme des Ofens entfernt werden. 4. Rauchabzug nach hinten. Wurde werkseitig mit einer angeschraubten Platte verschlossen. Der Rauch- abgang ist also hinter der Rückwand versteckt. 5. Abnehmbare Rückwand, hinter der sich die HWAM Automatic verbirgt. Muss immer dann montiert ®... -
Seite 12: Schornsteinfegen
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von 12-18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brennwertaus- nutzung die Folge. -
Seite 13: Die Richtige Größe
zu trocken und verbrennt daher zu schnell. Dies gilt jedoch nicht für Anmachholz, das vor der Benutzung einige Tagen drinnen liegen sollte. Es wird empfohlen, mit einem Feuchtigkeitsmessgerät den Feuchtigkeitsgehalt des zu verbrennenden Holzes regelmäßig zu überprüfen, damit dieser nicht zu hoch ist. Dafür soll das Holzstück gespalten und die Messung direkt in der Mitte der frisch gespaltenen Seite durchgeführt werden. -
Seite 14: Nachlegen (Zeichnung E)
Position gedreht. Die Anzündscheite müssen vollständig abbrennen, bis keine Flammen mehr sichtbar sind. Erst dann kann nachgelegt werden. Wichtig! Die Ascheschublade darf während des Anheizens nicht geöffnet werden und sie muss bei Betrieb des Ofens immer geschlossen sein, weil sonst die HWAM Automatic nicht funktioniert. Die Tür darf ®... -
Seite 15: Allgemeines Über Feuerung
(im Uhrzeigersinn), um die Luftzufuhr zu erhöhen. Zu schwaches Heizen Sollten die feuerfesten Materialien in der Brennkammer nach dem Einheizen schwarz angelaufen sein, droht der Ofen zu verschmutzen, und die HWAM Automatic kann nicht optimal arbeiten. Daher muss die ®... -
Seite 16: Wartung
• Scharniere und Verschlusshaken müssen mit Kupferfett geschmiert werden (siehe Zeichnung I). Die Wartung muss von einem qualifizierten Monteur vorgenommen werden. Verwenden Sie ausschließlich originale Ersatzteile. Säuberung Damit beim Schornsteinfegen weder Ruß noch Asche in die HWAM Automatic gelangt, ist der Regler in ®... -
Seite 17: Automatic Tm (Zeichnung G)
HWAM Automatic (Zeichnung G) ® Die Topplatte von der Brennkammer abheben. Die Rückseite durch Lösen der beiden Schrauben abmon- tieren. Der Ausgangspunkt der Fühlerstange wird bei kaltem Ofen kontrolliert. Der Ausgangspunkt im kalten Zustand ist ca. 20° über waagerecht (bei lasergeschnittener Markierung). -
Seite 18: Betriebsstörungen
Stellen Sie den Gebrauch ein, und wenden Sie sich an den Fachmann. Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. eIstungserklärung Download der Leistungserklärung von unserer Webseite über folgende Links: www.hwam.de/dop/4500... -
Seite 19: Produkinformation Ecodesign
Produktinformationen zu Festbrennstoff- Einzelraumheizgeräten nach der Verordnung (EU) 2015/1185 der Kommission HWAM 4510, HWAM 4520, HWAM 4530, HWAM 4540, Modell HWAM 4550, HWAM 4560 Direkte Wärmeleistung [kW] Nein Indirekte Heizfunktion Indirekte Wärmeleistung [kW] Zwei oder mehr manuell einstellbare Stufen, keine Art der Wärmeleistung/Raumtemperaturkontrolle... - Seite 20 www.hwam.com...
