JOBO 2400 Handbuch

TAGESLICHTTANK 2400
Mit diesem Produkt haben Sie ein Qualitäts-
erzeugnis von einem der erfahrensten Her-
steller der Fotolabor-Technik erworben.
Der Tageslichttank 2400 ermöglicht auf einfache
Weise das Einspulen und Entwickeln von Filmen
bei Tageslicht. Das gilt für alle KB Patronen in
Color und SW bis 36 Aufnahmen sowohl für kom-
plette Filme wie auch Teilfilme. Andere 35 mm
Filme z. B. aus Rapid Patronen oder 126 Kasset-
ten werden, am Außenrand beginnend bei Dun-
kelheit in die Spirale eingeschoben. Die Entwick-
lung erfolgt bei Tageslicht.
Vorbereitung:
Zunächst wird der Vorspann des Filmes abge-
schnitten die scharfen Ecken verrundet und der
Filmanfang 4 cm aus der Patrone herausgezo-
gen. Nun entfernen Sie die rote Tankkappe, öff-
nen den Tank und nehmen den kompletten Spi-
raleinsatz heraus.

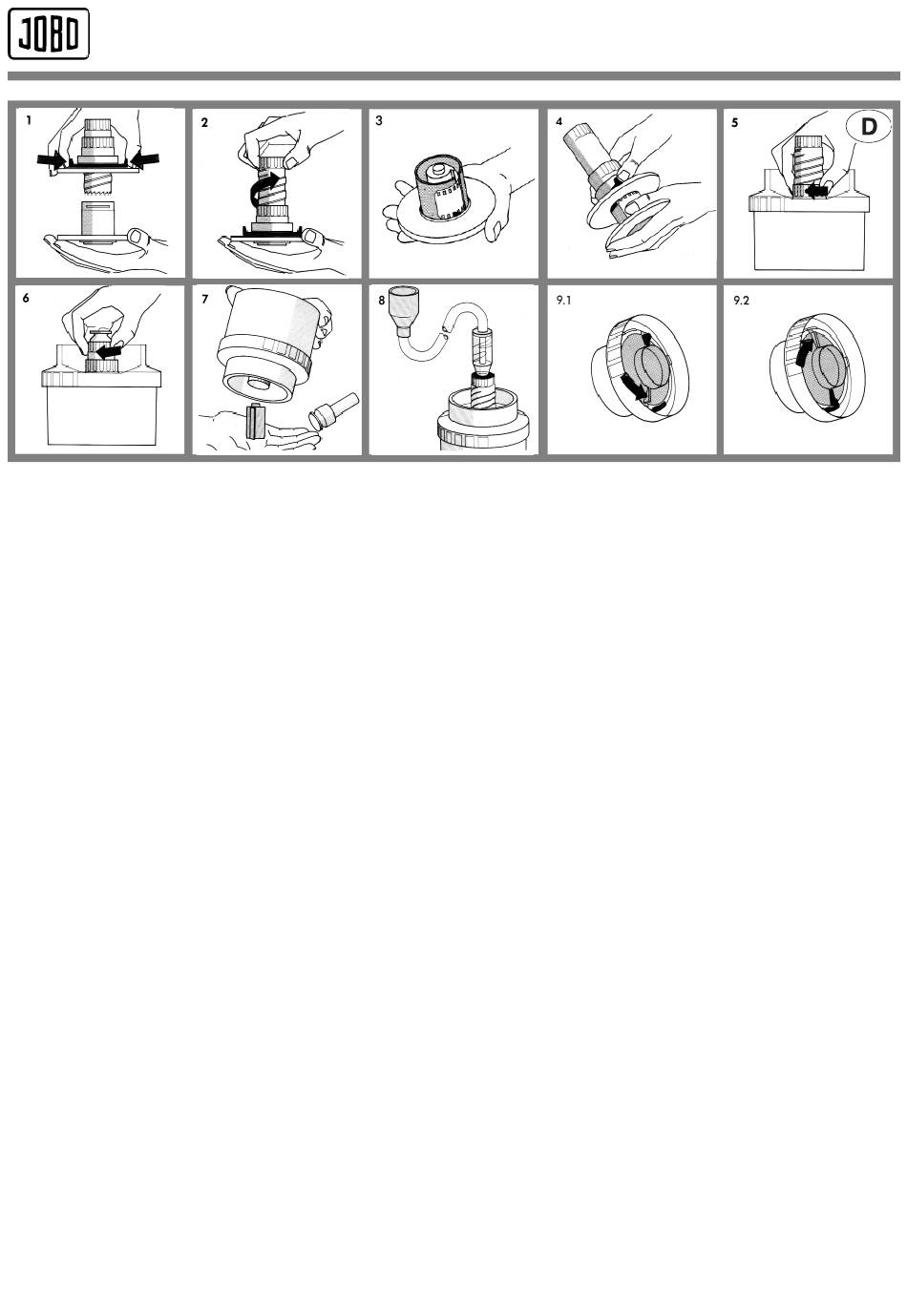

1. Entriegeln
Entriegeln Sie die beiden Spiralhälften in dem
der rote Sperring mit Daumen und Zeigefinger
zusammengedrückt wird. So lassen sich die
untere und obere Spirale leicht trennen.
2. Schraubhülse
Drehen Sie die Schraubhülse bis zum Anschlag
heraus. Achten Sie darauf, daß die Hülse mit
dem schwarzen Stopfen verschlossen ist.
3. Einsetzen der Patrone
Die vorbereitete Filmpatrone wird nun in den
Patronenraum der unteren Spirale eingesetzt,
der Filmanfang durch den Schlitz in den ersten
Spiralengang gezogen und das dritte Perforati-
onsloch in das Spiralenzähnchen eingehängt.
4. Zusammensetzen der Spirale
Die so vorbereitete Unterspirale wird auf die linke
Hand gelegt und der Daumen drückt den Filman-
fang an den Patronenraum. Setzen Sie nun mit
der rechten Hand die Oberspirale so auf die
untere, daß Spiralenanfang und Filmanfang übe-
reinander stehen.
Unter gleichzeitigem Entriegeln des roten Sper-
ringes können dann die beiden Spiralen-hälften
zusammengesetzt werden. Achten Sie darauf
daß die Zähnchen der beiden Spiralen-hälften in
die Perforation greifen. Durch Zurück-drehen der
oberen Spirale und einen kurzen Vor-wärtsgang
können Sie prüfen, ob der Film transportiert wird.
5. Film einspulen
Der Spiraleneinsatz wird jetzt in das Tankunter-
teil gestellt und mit dem Tankoberteil verschlos-
JOBO Labortechnik • Kölner Str. 58 • 51645 Gummersbach • Tel.: +49 (0) 2261 545-0 • Fax: +49 (0) 2261 545-42 • Internet: www.jobo.com • e-mail: info@jobo.com • 12099 (86 010)
sen. Die Schraubhülse bleibt weiterhin in der
obersten Stellung stehen. Fassen Sie nun in den
Deckeltrichter und drehen Sie die Spiralrosette
so lange vor und zurück, bis ein deutlicher Wider-
stand anzeigt, daß der ganze Film eingespult
worden ist.
6. Film abtrennen
Wenn Sie nun die Schraubhülse bis zum
Anschlag herunter drehen wird der Film abge-
schnitten und der Entwicklungsraum lichtsicher
abgedichtet.
7. Entnahme der Patrone
Durch das Herunterdrehen der Schraubhülse
wird der schwarze Stopfen herausgedrückt und
kann abgenommen werden. Er gibt den Patro-
nenraum frei, so daß durch das Umkippen des
Tanks und leichtes Aufstoßen auf den Handbal-
len die leere Patrone herausfällt. Im JOBO-Tank
2400 können auf einfache Weise natürlich auch
teilbelichtete Filme verarbeitet werden. Das
Einspulen geschieht wie bereits beschrieben. Mit
zwei Vorwärtsdrehungen des Spiraleinsatzes
wird je ein Negativ in die Spirale gefördert. So
kann durch Zählung der Vorwärtsdrehungen die
Anzahl der eingespulten Negative und die Trenn-
stelle genau bestimmt werden.
In den Deckeltrichter und die offene Schraubhül-
se füllen Sie nun das 1. Entwicklungsbad (450
ml). Danach muß sofort die rote Kappe aufge-
stülpt und mit dem Kippen begonnen werden.
Der Tank wird dazu kurz auf den Kopf gestellt und
sofort wieder umgedreht. Das geschieht am
Anfang einige Male in kurzen Abständen, später
alle 30 sec. Die Kippentwicklung gewährleistet
gleichmäßig und einwandfrei entwickelte Filme.
Zeiten und Folgen des Bades richten sich nach
Angaben des Herstellers. Wenn eine Zwi-
schenbelichtung erforderlich ist, wird der
Umkehrfilm nach der Erstentwicklung mit dem
Spiraleinsatz in eine Wasserschale gesetzt und
darin während der Zwischenbelichtung einmal
gewendet.
8. Wässern
Nach dem Zurückgießen des letzten Chemieba-
des wird die Schraubhülse wieder hochgedreht
und die Wässerung mit der intensiven und
schnellen JOBO CASCADE vorgenommen.
Dazu drücken Sie den roten Wässerungsstopfen
in die Öffnung der Schraubhülse und stecken
einfach die mit dem Wasserhahn verbundene
Cascade in das Loch des Stopfens.
Der Schnellwascher; Cascade kann unter der
Code-Nr. 3350 im Fachhandel bezogen werden.
Zum Wässern ohne Cascade kann der Tank-
deckel abgenommen und der Tank so unter den
Wasserhahn gestellt werden, daß das Wasser in
die offene Schraubhülse fließt. Es empfiehlt sich
ein mehrmaliger gesamter Wasserwechsel.
Nach der Wässerung heben Sie den Spiralein-
satz samt Film aus dem Tank heraus und ent-
nehmen den Film, in dem Sie sein Ende fassen
und den Spiraleinsatz in der anderen Hand abro-
llen lassen. Alle Teile des Tanks sollen unter war-
mem, fließendem Wasser gereinigt und zum
Trocknen aufgestellt werden. In hartnäckigen
Fällen wird ein Haushaltsspülmittel zugesetzt
und anschließend klar gespült. Die Spiralen
müssen vor dem Einspulen des nächsten Filmes
vollständig getrocknet sein. Den schwarzen
Stopfen sollten Sie gleich nach dem Trocknen
wieder in die Schraubhülse drücken, während
die rote Kappe bei Nichtgebrauch wegen Über-
dehnung nicht auf den Tank gesteckt wird.
9. Reinigen
9.1 Zur grundlichen Reinigung kann der Laby-
rinth-Trichter aus dem Tankdeckel herausge-
schraubt werden. Er wird dabei an den zwei Grif-
flaschen nach links entriegelt und losgeschraubt.
9.2 Das Zusammensetzen geschieht folgender-
maßen: Sie nehmen den Deckel in die linke, den
Trichter in die rechte Hand, und zwar so, daß sich
der Trichter etwa 180° vor der Einstellung befin-
det. Ohne Druck wird er nun nach rechts gedreht,
über die Haltenocken hinweg geschoben und in
der Endstellung mit Druck verriegelt.
Chemikalienmenge:
für Kippentwicklung: 450 ml
für Rotationsentwicklung: mindestens 250 ml
