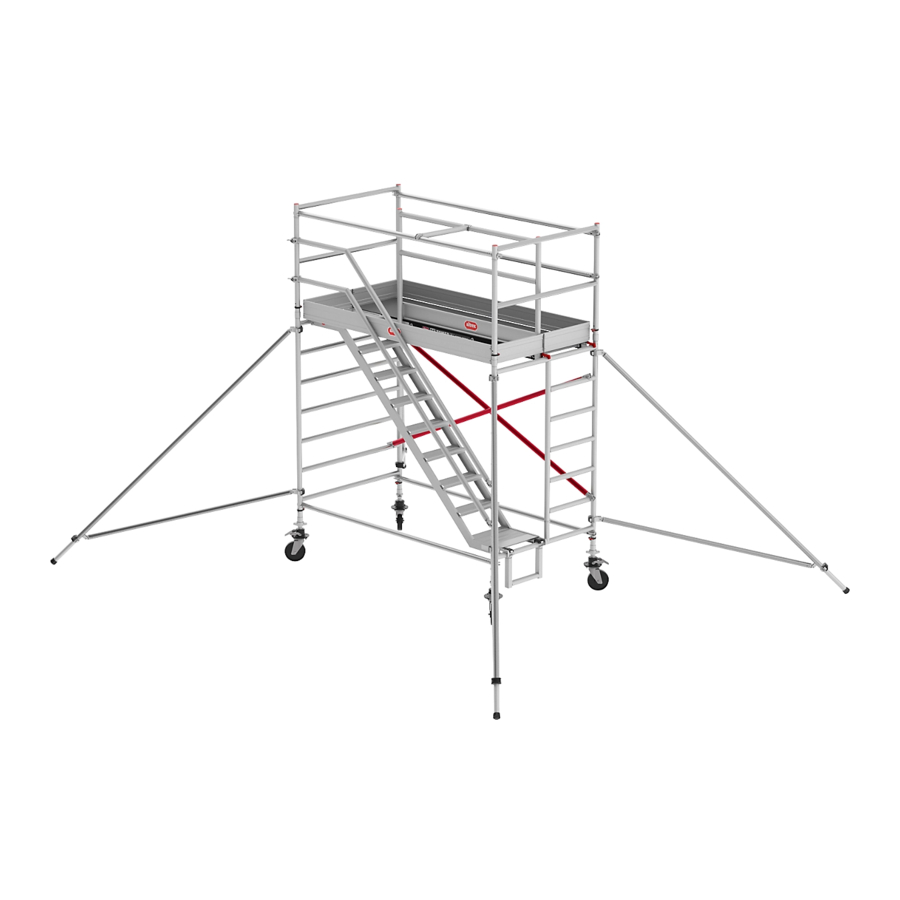

Altrex RS TOWER 53 Bedienungsanleitung
Gerüst
Verwandte Anleitungen für Altrex RS TOWER 53
Inhaltszusammenfassung für Altrex RS TOWER 53
-
Seite 14: Inhaltsverzeichnis
Inhaltsangabe 1. Allgemeines 2. Art des Fahrgerüstes 3. Sicherheitsvorschriften 4. Bauteile 5. Montageanleitung 6. Vor der Inbetriebnahme 7. Aufbau von RS TOWER 53-S 8. Aufbau RS Tower 53 9. Ballast 10. Verfahren des Gerüstes 11. Abbau des Gerüstes 12. Überprüfung, Pflege und Wartung 13. Garantiebestimmungen 14. Abkurzungen und Logo’s 1. Allgemeines Diese Anleitung ist nur für die Fahr- und Klappgerüst-Konfigurationen, nachfolgend „Gerüst“ genannt, die in dieser Aufbau- und... -
Seite 15: Bauteile
Siehe Anhang T1 für einen Überblick über die Bauteie und ihrer Gewichte. 5. Montageanleitung Siehe Anhang T2 für einen Überblick über die Installationsanweisungen. 6. Vor der Inbetriebnahme 1. Überprüfen Sie ob das Gerüst senkrecht steht (mit einer Wasserwaage überprüfen) 2. Überprüfen Sie ob das Gerüst nach dieser Anleitung und gemäß der Konfigurations- und Ballastierungstabelle aufgebaut ist. 3. Überprüfen Sie ob die Umgebungsfaktoren wie Flügeltüren, automatischer Sonnenschutz, oberirdische Elektroleitungen, Verkehr und/oder Passanten usw. nicht zu gefährlichen Situationen führen. 4. Überprüfen Sie ob das Fahrgerüst sicher verwendet werden kann und für die Anwendung geeignet ist, für die es verwendet wird. 7. Aufbau von RS TOWER 53-S Montieren Sie die Komponenten gemäß den in Anhang T3 und T4 gezeigten Schritten. Bringen Sie alle Verbindungen an, wie in Anhang T2 gezeigt. In der nachstehenden Tabelle finden Sie den Verweis auf den Anhang mit der Konfigurationstabelle und den Baugruppen pro Fahr- gerüsttyp. Konfiguration Anhang RS TOWER 53-S Beginnen Sie mit einem 7-Sprossenrahmen (Teil B) und einem Durchlaufrahmen (Teil C) Legen Sie die Räder in den Rahmen, stellen Sie diese auf die Bremse und richten Sie diese nach außen [F1 - F3] Legen Sie die horizontalen Streben (Teil H) unter die erste Sprosse am Pfosten [F4 - F5] Positionieren Sie die Safe-Quick Guardrails® (Teil G) mit dem Anweisungsetikett nach innen [F14 - F18]... -
Seite 16: Ballast
8. Aufbau von RS TOWER 53 Montieren Sie die Komponenten anhand der in Anhang T9 angezeigten Schritte. Montieren Sie alle Verbindungen wie sie in Anhang T2 wiedergegeben werden. Siehe nachstehende Tabelle für einen Verweis auf den Anhang mit der Konfigurationstabelle und den Aufbauten pro Fahrgerüsttyp. Konfiguration Anhang RS TOWER 53 Beginnen Sie mit einem 7-Sprossenrahmen (Teil B) und einem Durchlaufrahmen (Teil C) Platzieren Sie die Räder in die Rahmen, blockieren Sie die Bremsen und richten sie diese nach außen aus [F1 - F3] Legen Sie die horizontalen Streben (Teil H) unter die erste Sprosse am Pfosten [F4 - F5] Verlegen Sie die Diagonalstrebe (Teil I) von der 3. auf die 7. Sprosse [F4 - F5] Bringen Sie 2 Diagonalstreben (Teil I) überkreuz auf der anderen Seite an [F4 - F5] Bringen Sie den Aufstiegsbügel an (Teil O) Bringen Sie die Fahrgerüsttreppe an (Teil M) Stellen Sie den Basisabschnitt mit einer Wasserwaage ein Montieren Sie die Dreiecksstabilisatoren (Teil J) [F9 - F13] 10. Bringen Sie eine Plattform ohne Luke (Teil F) an [F19 - F22] 11. Betreten Sie die Treppe und platzieren Sie die 7-Sprossenrahmen (Teil B) und sichern Sie diese (F6 - F8). 12. Platzieren Sie die 2 Geländestreben von unten (Teil L) [F23 – F25] 13. Bringen Sie 2 Diagonalstreben (Teil I) überkreuz auf der Plattformseite an [F4 - F5] 14. Bringen Sie 2 Horizontalstreben (Teil H) auf der Plattformseite an [F4 - F5] 15. -
Seite 17: Abkurzungen Und Logo's
Abkurzungen und Logo’s Bedeutung Arbeitshöhe Plattformhöhe Kilogramm Länge Breite Optional Optional einsetzbar Indoor use Innenanwendung Outdoor use Außenanwendung Wood Holz Fiber-Deck® Fiber-Deck® Leichtgewichtplattformen Fassadenfreie Nutzung. Diese Konfiguration kann verwendet werden, wenn der Abstand zur Fassade * <15 CM maximal 15 cm beträgt. Lokale gesetzliche Anforderungen und Vorschriften können ergänzenden Maßnahmen enthalten. Alle Rechte vorbehalten. Es ist nicht gestattet, ohne vorherige Genehmigung der Altrex B.V. Zwolle die Inhalte dieser Ausgabe zu vervielfältigen, in einem automatisierten Datenbestand zu speichern oder zu veröffentlichen, in welcher Form und auf welche Weise auch immer, ob elektronisch, mechanisch, durch Fotokopien, Aufnahmen oder andere Methode. Diese Ausgabe darf nur für Altrex-Produkte verwendet werden. Satz- und Druckfehler vorbehalten. www.altrex.com... - Seite 42 Horizontaal schoor Braço horizontal 303706 L= 2.45 Horizontal Brace Puntello orizzontale Lisse Stężenie poziome Horizontalstrebe Podélník/ zábradlí Tirante Horizontal Vodorovné stuženie 303741 L= 1.85 Diagonaal schoor Braço diagonal 303727 L= 2.45 Diagonal Brace Puntello diagonale Diagonale Stężenie ukośne Diagonalstrebe Úhlopříčné ztužidlo Tirante Diagonal Uhlopriečne stuženie www.altrex.com...
- Seite 43 Guardrail frame Telaio guardrail Garde-corps Ramy barierki Geländerrahmens Zábradelního rámu Bastidor de apoyo Rámu ochranného zábradlia 415271 Ballast Contrapeso Counterweight Zavorra Contre-poids Obciążnik balastowy Ballastgewicht Zátěž Contrapeso Závažie 415277 Ballasthouder Suporte de contrapeso Counterweight holder Sostegno della zavorra Support à contre-poids Uchwyt obciążnika balastowego Ausgleichsstange Držák zátěže Suporte contrapesos Držadlo na závažie www.altrex.com...
- Seite 44 STOP F-10 / F-11 F-10 F-11 60° 90° 60° 60° F-12 F-13 www.altrex.com...
- Seite 45 F-14 F-15 F-16 F-17 F-18 F-19 F-20 F-21 F-22 F-23 F-24 F-25 www.altrex.com...
- Seite 46 T3. RS TOWER 53-S Safe-Quick Guardrail ® www.altrex.com...
- Seite 47 T4. RS TOWER 53 www.altrex.com...
- Seite 48 T5. RS TOWER 53-S Safe-Quick Guardrail ® B = 1.35 L = 1.85 / 2.45 2.20 m 4.20 m 6.20 m 8.20 m 10.20 m 12.20 m 4.20 m 6.20 m 8.20 m 10.20 m 12.20 m 14.20 m www.altrex.com...
- Seite 49 2.20 m 3.20 m 4.20 m 4.20 m 5.20 m 6.20 m 6.20 m 10.20 m 12.20 m 8.20 m 12.20 m 14.20 m www.altrex.com...
- Seite 50 T6. RS TOWER 53 B = 1.35 L = 1.85 / 2.45 2.20 m 4.20 m 6.20 m 8.20 m 10.20 m 12.20 m 4.20 m 6.20 m 8.20 m 10.20 m 12.20 m 14.20 m www.altrex.com...
- Seite 51 2.20 m 3.20 m 4.20 m 4.20 m 5.20 m 6.20 m 6.20 m 10.20 m 12.20 m 8.20 m 12.20 m 14.20 m www.altrex.com...
