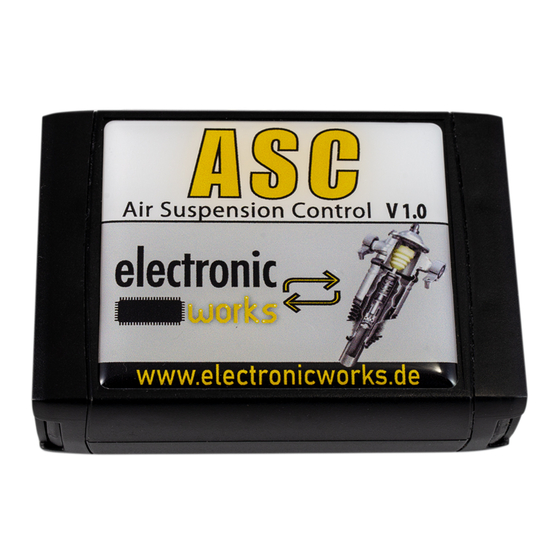

- Seite 1 Betriebsanleitung operating manual Inh. Michael Sieg Hauptstr. 65 Version 2.3 49635 Badbergen info@electronicworks.de...
- Seite 2 Betriebsanleitung operating manual Inhaltsverzeichnis // contents Betriebsanleitung DEUTSCH…………………………………………………………….Seite 3 – 10 Operating manual ENGLISH……………………………………………………………Page 11 - 18 1……………………………..…………………………………………….……………Sicherheitshinweise 1……………………………………………….……………………………....Safety instructions 2………………………………..……………………….…………..…………..Erste Inbetriebnahme 2…………………………………………………...........First-time use 3………………………………..……………………..….……………….Einstellung der Tieferlegung 3………………………………………………………………..………..…………..Lowering adjustment 4………………………………..……………………..….………………………………Problembehebung 4….………………………………………………………………..………..…………………..Troubleshoot Urheberrecht // copyright Die Betriebsanleitung darf nicht (auch in Teilen) vervielfältigt oder in Print- oder anderen Medien veröffentlicht werden, ohne das die Firma electronicworks eine schriftliche Genehmigung erteilt hat.
-
Seite 3: Sicherheitshinweise
Fahrzeug abgestellt und der Motor ausgeschaltet ist. Erste Inbetriebnahme Stellen Sie die Freigängigkeit nach unten sicher! Beim ASC wollen wir dem Kunden die bestmögliche Flexibilität geben, daher sind alle Funktionen und plausible Einstellmöglichkeiten offen. Der Nutzer ist selbst dafür verantwortlich, mit welcher Fahrzeugtiefe oder –höhe er fährt. - Seite 4 Betriebsanleitung operating manual Verbinden Sie ihr Smartphone auf der die ASC-App installiert ist über die WLAN Einstellung mit dem ASC-Modul (wie z.B. Router) . Einstellung der Tieferlegung Startseite Beim Start der App wird ein Sicherheits- hinweis angezeigt, den Sie mit Gelesen bestätigen...
- Seite 5 Im Hauptmenu können Sie mit den Pfeiltasten in Millimeterschritten die Höhe an der Vorderachse und an der Hinterachse separat einstellen. Mit Transmit bestätigen Sie die Einstellung und das ASC-Modul stellt die gewünschte Fahrzeughöhe ein. Bypass-Mode: Das ASC-Modul wird umgangen und das Fahrwerk wird 1:1 auf Serienhöhe eingestellt.
- Seite 6 Der Bypass-Mode Schalter ist ausgegraut und in Klammern steht Car und eine Nummer. Anhand der Nummern erken- nen Sie , den Grund warum sich das ASC- Modul im Bypass-Mode befindet. 128 = es wurde 6x die ESP-Taste gedrückt, um das ASC-Modul ist deaktiviert.
- Seite 7 Symbole Save profile erweitert ist. Der Haken hinter der Nummer zeigt immer das im MMI ausgewählte Profil Hinweis : Wenn das ASC-Modul stromlos war, muss, um das im Fahrzeug eingestellte Profil in der APP anzuzeigen (Haken hinter der Nummer), diese erst durch einmaliges Verstellen im MMI des Fahrzeuges synchronisiert werden.
- Seite 8 Sie auf die Main-Seite geleitetet, die um das Symbol Save profile erweitert ist. Wenn sie auf (NO NAME) tippen, können Sie dieses Profil individuell umbenennen. Mit Transmit werden die Einstellungen vom ASC- Modul übernommen. Inh. Michael Sieg Hauptstr. 65 49635 Badbergen info@electronicworks.de...
- Seite 9 Die tiefste Einstellung ist für jedes Fahrzeugmodell anders. Optionsschalter WiFi only on ESP-Key: Bei aktivierter Option ist das WiFi des ASC-Modul standartmäßig deaktivieren. Zum kurzzeitigen aktivieren drücken Sie 2x ESP-Taste. Hier können noch weiter Fahrzeug-spezifische Funktionen hinterlegt sein. Wenn die Schalter ausgegraut sind, dann ist keine Funktion hinterlegt und der Schalter ist auch nicht aktivierbar.
- Seite 10 Betriebsanleitung operating manual Problembehebung Keine Verbindung: Wenn die APP keine Verbindung mit dem ASC-Modul aufbaut. (Auf der Settings Seite ist das Connect sichtbar.) Stellen Sie sicher, dass Ihr Smartphone mit dem Wifi des ASC-Modul verbunden ist. Prüfen Sie ob der PIN richtig ist.
-
Seite 11: Safety Instructions
First-time use Guarantee the clearance down the vehicle! We want to give the customer the best possible flexibility with the ASC module, therefore all functions and plausible options are at adjustment. The user himself is responsible for, with which height or depth he drives the vehicle. - Seite 12 Betriebsanleitung operating manual Connect the smartphone with the ASC-App via WLAN with the ASC-module (like connecting with a router). Lowering adjustment First Page Starting the APP the safety instruction is displayed. (StvO: German road traffic regulations). Confirm this notice with Read Inh.
- Seite 13 If you pass the speed value more then 1 minute the suspension will set step by step 1:1 to serial height. If the speed falls below for more than one minute, the ASC-Module returns to the stored settings of the app. Speed Value: The speed for the Speed Bypass Mode is set here.
- Seite 14 ASC-module is in Bypass- Mode. 128= the ESP-button was pushed six times in a row to switch the ASC- Module off. (Push it 6 times again to deactivate this setting) 8 = The ASC-Module is in Trailer-Mode...
- Seite 15 The mark after the number always shows the profile selected in the MMI. Notice If the ASC-Module was de-energized it must be first synchronized by setting it once in the MMI of the vehicle to display in the app (mark after the number) the profile which is set in the vehicle.
- Seite 16 Main page where now the icon Save profile is added. If you press NAME) you are able to give a individual name for this profile. The ASC-Modul will be set with Transmit. Inh. Michael Sieg Hauptstr. 65 49635 Badbergen info@electronicworks.de...
- Seite 17 Options Wifi only on ESP-Key: If the option is activated, the WiFi of the ASC-Module is deactivated by default. To activate briefly, press the ESP-button for two times. Other vehicles specific options can also be stored on this screen. If the switch is greyed out, then is no function stored and the switch cannot be activated.
- Seite 18 Betriebsanleitung operating manual Troubleshoot No connection: If the app is not connecting the ASC- Module (on the Settings Page is the icon Connect visible). Be sure that the ASC-Module is connected with the WiFi of your smartphone. Check if you have an invalid PIN.
