INSTALLATION

Montage

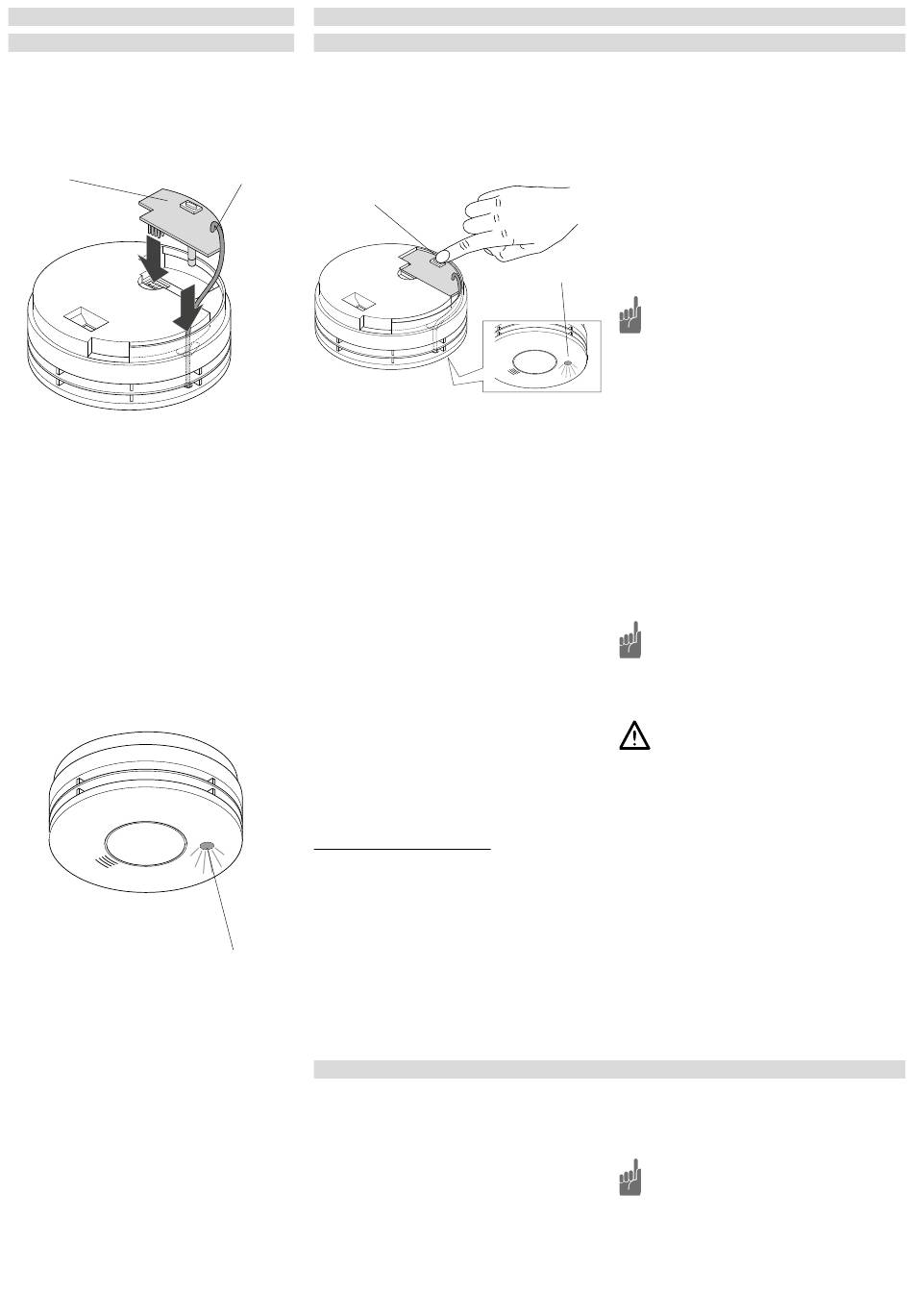

Zum Einbauen des Moduls RX19 setzen Sie es
in einen kompatiblen Warnmelder ein. Stellen Sie
dabei die korrekte Ausrichtung der Anschlussstifte
sicher und schieben Sie die biegsame Antenne
durch das Antennenloch (siehe Abbildung 1).
Funkmodul
RX19
Abb. 1
Stellen Sie sicher, dass das Modul RX19 vollstän-
dig eingesteckt ist. Die rote, blaue und grüne LED
im Gehäuse leuchten kurz auf, um zu signalisie-
ren, dass das Modul mit Strom versorgt wird (sie-
he Abbildung 2).
Sobald der Warnmelder auf die Montageplatte
gesetzt wird, leuchten die rote, blaue und grüne
LED erneut kurz auf, um zu signalisieren, dass
der Warnmelder korrekt auf die Montageplatte
aufgesetzt wurde.
Befindet sich der Warnmelder zu diesem Zeit-
punkt im Hauscodierungsmodus, so erfolgt diese
Signalisierung erst nach Beenden der Hauscodie-
rung.
Abb. 2

PROGRAMMIERUNG

Hauscodierung des Geräts durchführen

HAUSCODIERUNG STARTEN

1. Drücken Sie die Hauscodierungstaste HC am
Modul, und halten Sie diese gedrückt, bis die
blaue LED im Gehäuse aufleuchtet (siehe Ab-
bildung 3). Lassen Sie dann sofort die Taste
los, woraufhin die blaue LED in rascher Folge
blinkt, bevor sie erlischt.
Antenne
Hauscodierungs-
HC
taste
Abb. 3
2. Setzen Sie nun den Warnmelder auf die Mon-
tageplatte auf (siehe Abschnitt ,,Installation''
in der Bedienungsanleitung der jeweiligen
Warnmelder).
Anschließend blinkt die LED alle 5 Sekunden.
Wiederholen Sie diesen Vorgang bei allen
Warnmeldern im System.
Stellen Sie sicher, dass alle Geräte erfolgreich
per Hauscodierung vernetzt sind. Achten Sie da-
rauf, dass die Geräte nacheinander zur Gruppe
hinzugefügt werden, d. h. ein neues Gerät sollte
erst hinzugefügt werden, wenn das vorher haus-
codierte Gerät die richtige Anzahl der Warnmelder
signalisiert.
Dazu zählen Sie, wie oft die LED an jedem Funk-
modul blinkt. Die Anzahl der Blinksignale sollte
der Anzahl von Geräten im System entsprechen.
Blau 1x signalisiert 1 Gerät
Grün 1x signalisiert 5 Geräte
Rot 1x signalisiert 10 Geräte.
Im folgenden Beispiel sind 18 Warnmelder
vernetzt, die LEDs blinken wie folgt:
1x rot
1x grün =
3x blau =
Summe = 18 Warnmelder
Es wird empfohlen, max. 12 Warnmelder in einer
Funkgruppe zusammenzufassen.
Führen Sie keine Hauscodierung für eine neue
Gruppe durch (z. B. für eine benachbarte Woh-
nung), bis die aktuelle Hauscodierung beendet
LED rot / blau / grün
wurde.
Gruppenüberwachung
Ist die Gruppenüberwachung aktiviert, wird einmal
am Tag überprüft, ob alle in der Gruppe befindli-
chen Warnmelder noch über Funk erreichbar sind.
Sollte ein Melder auch nach mehreren Versuchen
nicht erreichbar sein, wird ein Alarm ausgegeben
(1x Doppelpiep + 3x LED violett blinken) und die
Überprüfung wird ca. alle 6 Stunden wiederholt.
Der zyklische Alarm endet erst, wenn wieder alle
Melder in der Gruppe erreicht werden konnten
oder der defekte Melder aus der Guppe (mittels
Gruppenaktualisierung) entfernt wurde.
Sie können die Gruppenüberwachung auch nach-
träglich aktivieren/deaktivieren, indem Sie die
LED blau
= 10 Warnmelder +
5 Warnmelder +
3 Warnmelder
HAUSCODIERUNG BEENDEN OHNE
GRUPPENÜBERWACHUNG
Nachdem sämtliche Warnmelder per Hauscodie-
rung vernetzt wurden und die richtige Anzahl an
Meldern im System signalisieren, können Sie die
Hauscodierung beenden. Halten Sie hierzu die
HC-Taste an einem der Melder gedrückt, bis die
blaue LED aufleuchtet.
Dieser Warnmelder sendet nun an alle anderen
Melder im System ein Signal zum Beenden des
Hauscodierungsmodus.
Alternativ beenden die Melder den Hauscodie-
rungsmodus automatisch 10 Minuten nach Hinzu-
fügen des letzten Melders.
Die Hauscodierung wird ebenfalls nach
maximal einer Stunde Gesamtzeit been-
det, unabhängig davon, wann der letzte
Melder hinzugefügt wurde.
Beim automatischen Beenden der Hauscodierung
wird die Gruppenüberwachung nicht aktiviert.
HAUSCODIERUNG BEENDEN MIT GRUPPEN-
ÜBERWACHUNG
Nachdem sämtliche Melder per Hauscodie rung
vernetzt wurden und die richtige Anzahl an Mel-
dern im System signalisieren, können Sie die
Hauscodierung beenden. Halten Sie hierzu die
HC-Taste an einem der Melder gedrückt, bis die
grüne LED aufleuchtet.
Dieser Warnmelder sendet nun an alle anderen
Melder im System ein Signal zum Beenden des
Hauscodierungsmodus. Alternativ beenden die
Melder den Hauscodierungsmodus automatisch
10 Minuten nach Hinzufügen des letzten Melders.
Die Hauscodierung wird ebenfalls nach
maximal einer Stunde Gesamtzeit been-
det, unabhängig davon, wann der letzte
Melder hinzugefügt wurde.
Beim automatischen Beenden der Hauscodierung
wird die Gruppenüberwachung nicht aktiviert.
Achten Sie darauf, dass alle Melder die
Hauscodierung ordnungsgemäß been-
det haben und kein Melder mehr blinkt!
Blinken ein oder mehrere Warnmelder
nach dem Beenden der Hauscodierung,
starten und beenden Sie die Hausco-
dierung erneut. Beenden Sie die Haus-
codierung erst, wenn alle Melder der
Gruppe die korrekte Anzahl an Grup-
penmitgliedern signalisieren!

HAUSCODIERUNG TESTEN

Nachdem alle Warnmelder einmal für 2,5 Sekun-
den geleuchtet und die Hauscodierung beendet
haben, drücken und halten Sie zum Testen des
Systems, die Testtaste (siehe Abb. 5, Seite 5) an
einem beliebigen Melder. Halten Sie die Testtaste
gedrückt, bis alle Warnmelder der Gruppe einen
Ton ausgeben. Sollte ein Warnmelder nach eini-
gen Sekunden keinen Ton ausgeben, befolgen
Sie die Hinweise unter „Fehlerbehebung".
Hauscodierung der Gruppe starten, warten bis
alle Warnmelder in der Hauscodierung sind und
anschließend die Hauscodierung mit dem ge-
wünschten Modus beenden.
Während der Gruppenüberwachung sen-
den alle Warnmelder täglich (u. U. mehr-
mals) ihren aktuellen Status per Funk.
Dies kann zu Störungen bei anderen
Funksystemen in der näheren Umgebung
führen. Deaktivieren Sie die Gruppenüber-
wachung, wenn es zu Problemen mit an-
deren Funkprodukten kommt.
