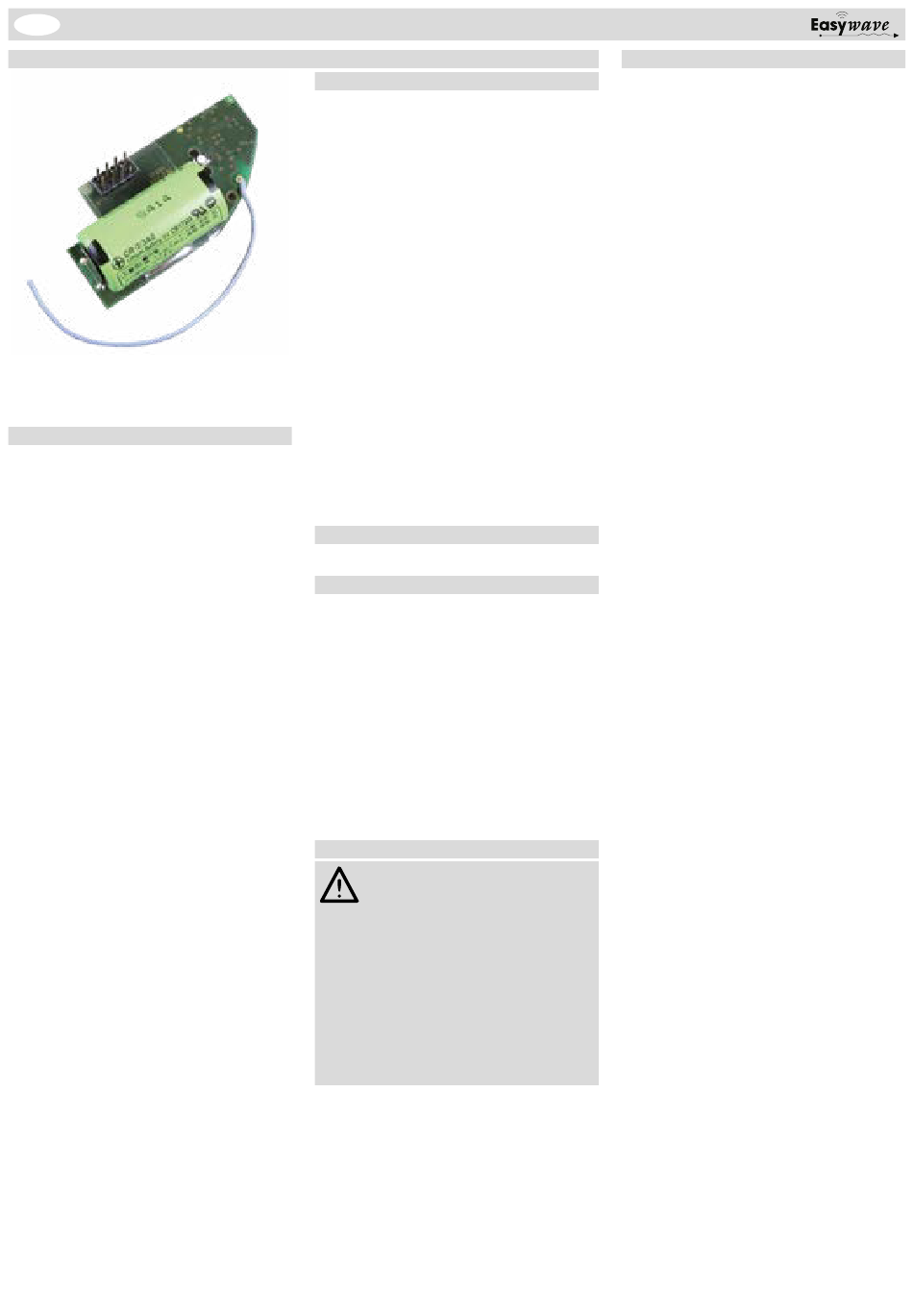

Eldat EasyWave RX19 Bedienungsanleitung

RX19 Funkmodul Ei-Rauchmelder
DE

AUSFÜHRUNG

RX19E5001A01

INHALTSVERZEICHNIS

AUSFÜHRUNG ................................................. 1
Technische Daten ......................................... 1
Lieferumfang ................................................. 1
Bestimmungsgemäßer Gebrauch ................. 1
Sicherheitshinweise ...................................... 1
FUNKTION ........................................................ 1
Anzeigenübersicht ........................................ 2
Bedienübersicht ............................................ 2
INSTALLATION ................................................. 3
Montage ........................................................ 3
PROGRAMMIERUNG ....................................... 3
Hauscodierung des Gerätes durchführen ..... 3
Hauscodierung starten ............................. 3
Hauscodierung beenden
mit Gruppenüberwachung ........................ 3
Hauscodierung beenden ohne
Gruppenüberwachung ............................. 3
Hauscodierung testen .............................. 3
Gruppenüberwachung .................................. 3
Warnmelder hinzufügen ................................ 4
Warnmelder entfernen .................................. 4
Gruppenaktualisierung ............................. 4
Easywave-Codes einlernen .......................... 4
RESET ........................................................... 5
Rücksetzen auf Werkseinstellungen ............. 5
SYSTEMTEST ................................................... 5
Betriebstest ................................................... 5
Warnmelder testen ................................... 5
Funk-System testen ................................. 5
Prüfen der Modulbatterie ......................... 5
Batteriestörung innerhalb des Funksystems . 5
Prüfen der Lebensdauer (EOL) ..................... 5
STUMMSCHALTUNG ....................................... 6
Gruppenüberwachung stumm schalten ........ 6
FEHLERBEHEBUNG ........................................ 6
Fehlalarme durch Warnmelder in der Nähe .. 6
Störungen anderer Funksysteme .................. 6
ALLGEMEINE HINWEISE ................................. 7

Technische Daten

Frequenz: 868,30 MHz / 868,540 MHz
Sendeleistung: 0,49 mW
Modulation: FSK / 2GFSK
Codierung: Easywave
Vernetzung: 32 Geräte
(max. 12 Warnmelder
empfohlen)
Signalisierung der
Funkübertragung: blaue LED leuchtet
zw. 2,5 s und 5 s
Reichweite: 150 m im Freien
Spannungs-
versorgung: 3V-Lithium-Batterie
(fest eingebaut)
Betriebstemperatur: 0°C bis +40°C
Betriebsfeuchtigkeit: 15 % bis 95 %
relative Luftfeuchte
(keine Betauung)
Abmessung (B/L): 30/59 mm, RM 2,54 mm
Stiftlänge 8,2 mm
Batterie-
Lebensdauer: 10 Jahre
Kompatibel zu: Ei650W
Ei650iW

Lieferumfang

Funkmodul, Bedienungsanleitung

Bestimmungsgemäßer Gebrauch

Das Funkmodul RX19 darf ausschließlich für die
Funkvernetzung von Ei Electronics Rauchwarn-
meldern des Typs Ei650W/Ei650iW verwendet
werden!
Das Modul RX19 ist nicht kompatibel zum
Funkmodul Ei600MRF von Ei Electronics, wel-
ches mit denselben zuvor genannten Warn-
meldern betrieben werden kann.
Das Funkmodul RX19 dient ausschließlich
zur Einbindung in die Easywave-Systeme von
ELDAT EaS GmbH.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.

Sicherheitshinweise

Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfältig
durch!
Lassen Sie nicht-funktionierende Funkmodule
vom Hersteller überprüfen!
Beachten Sie die Anweisungen in den Bedie-
nungsanleitungen der jeweiligen Warnmelder!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Funkmodul vor!
Verkauf darf ausschließlich im deutschsprachi-
gen Raum erfolgen!
Die Batterie ist fest im Modul eingebaut und darf
nicht gewechselt werden!

FUNKTION

Bei dem RX19 handelt es sich um die neueste
Generation von Funkmodulen zur Verwendung in
Warnmeldern des Typs Ei650W/Ei650iW der Fir-
ma Ei Electronics GmbH.
Die Hauptfunktion des RX19 liegt darin, kompa-
tible Warnmelder von Ei Electronics durch ein
Funksignal miteinander zu verbinden.
Bei Detektion eines Brandereignisses sendet
das, in dem alarmauslösenden Warnmelder in-
stallierte Funkmodul RX19, ein Funksignal aus.
Dieses Funksignal aktiviert auch die Signalge-
ber in allen anderen Warnmeldern innerhalb des
Funksystems, wenn diese ebenfalls mit einem
RX19-Modul ausgestattet sind.
Der alarmauslösende Warnmelder kann durch
die schnell blinkende, rote LED leicht identifiziert
werden.
Das Modul RX19 wird rückseitig in einen Warn-
melder eingesteckt. Die durch dieses Modul her-
gestellte Funkverbindung erübrigt die Verwen-
dung von langen Verbindungskabeln zwischen
den Warnmeldern auf verschiedenen Stockwer-
ken und in unterschiedlichen Räumen.
Das Modul RX19 wird durch eine integrierte 3V-
Lithium-Batterie betrieben. Die Lebensdauer be-
trägt 10 Jahre.
Das Modul arbeitet nach dem Multi-Repeater-
Prinzip, wodurch mehrere Funkstrecken bereit-
gestellt werden, um ein stabiles Maschen-Funk-
system aufzubauen - zugunsten einer erhöhten
Stabilität und Reichweite des Funksystems.
Bei einem Alarm wird von allen vernetzten Warn-
meldern ein Easywave-Telegramm mit dem Tas-
tencode A ausgesendet.
Dieses Telegramm kann in beliebige Easywave-
Empfänger eingelernt werden und z. B. Beleuch-
tung einschalten oder den Alarm auf andere Ge-
räte weiterleiten (z. B. Funkgongs u.a.m).
Es besteht die Möglichkeit, die Funkverbindung
aller Hauscodierten Warnmelder einmal täglich
automatisch zu überwachen. Um die Gruppen-
überwachung zu aktivieren, muss diese während
der Hauscodierung ausgewählt werden.
Bei aktivierter Gruppenüberwachung, wird eine
Verbindungsstörung zu einem oder mehreren
Meldern der Gruppe ca. alle 6 Stunden wie folgt
signalisiert:
- alle erreichbaren Warnmelder piepen einmal
doppelt,
- die LED aller erreichbaren Warnmelder
blinken 3-mal violett.
