Sollten auch hier keine Fehler endeckt werden,
muss der VB von S&W kontrolliert werden.
Das MEVB 100 muss alle 2 Jahre zur Kalibrierung
von S&W geprüft werden. Hierzu ist das Gerät an
S&W zu liefern.
3. Reparaturen und Wartung
Bei eventuellen Reparaturen steht
Ihnen unsere Service- Abteilung
zur Verfügung. Bitte wenden Sie
sich an die nächstgelegene Ver-
tragswerkstatt oder direkt an das Stamm-
haus.

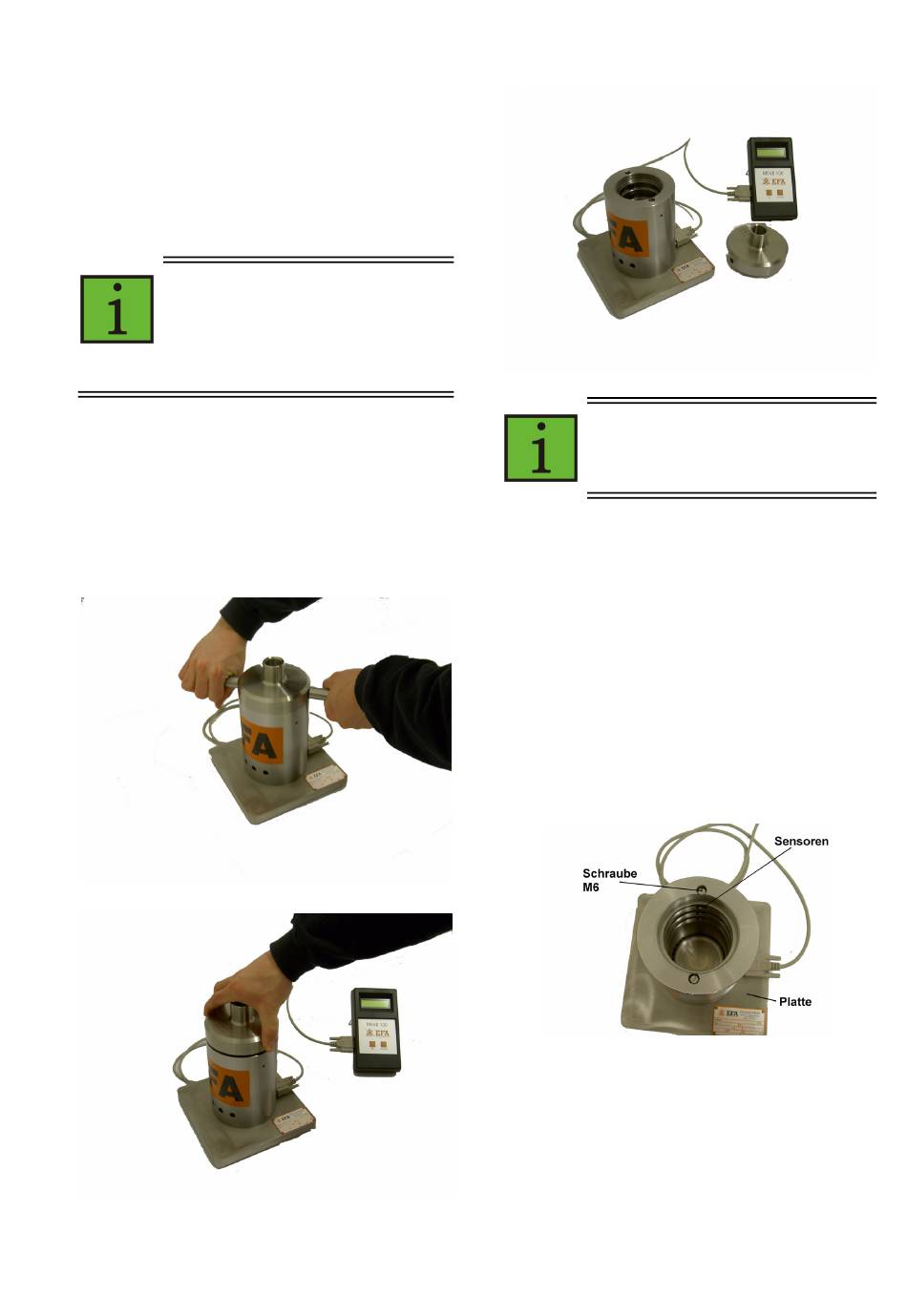

3.1 Wechseln des Aufsatzes
Zum Wechseln des Aufsatzes Drehstifte in die Öff-
nung des Halter vst. einführen und Aufsatz ab-
schrauben. Neuen Aufsatz aufschrauben und mit
den Drehstiften festziehen. Es sind keine Drehmo-
mentangaben vorgeschrieben. Siehe Abbildung:
Schmid & Wezel
D 75433 Maulbronn
Welcher Aufsatz für welchen VB
verwendet werden muss steht gut
lesbar auf der Oberseite des jewei-
ligen Aufsatzes
3.2 Wechsel der Sensoren
Zum Wechsel der Sensoren zunächst Anschlusska-
bel lösen und Aufsatz abschrauben. Dann die 4 M8-
Schrauben auf der Unterseite der Platte lösen und
Halter vst. von Platte demontieren.(siehe Bild)
Um die Sensoren herauszunehmen müssen nun die
M6- Schrauben auf der Oberseite des halter vst. ge-
löst werden. Nun können die Sensoren in Einem
herausgezogen werden.(siehe Bild)
Montage in umgekehrter Reihenfolge.
Seite/ Page
4/ 5
Ausführung/ Execution
09.2007
