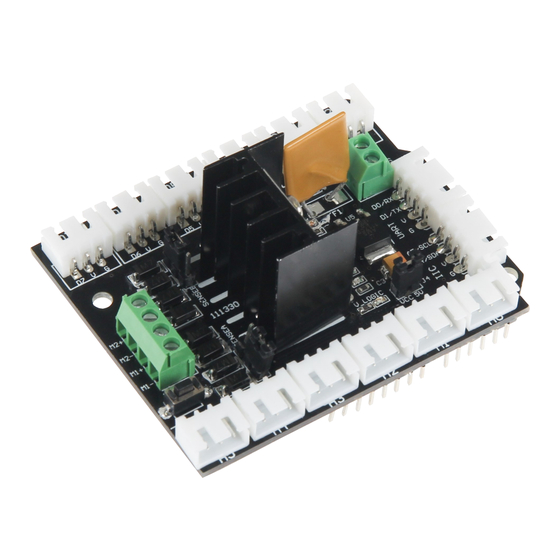

Joy-it L298N Bedienungsanleitung

Hochstrom-motor
Vorschau ausblenden
1
2
3
4
5

Quicklinks

Diese Anleitung herunterladen
3
3
L298N Hochstrom-Motor
Ausgabe 28.09.2016
Copyright by Joy-IT
1
loading

Verwandte Anleitungen für Joy-it L298N

Inhaltszusammenfassung für Joy-it L298N

  • Seite 1 L298N Hochstrom-Motor Ausgabe 28.09.2016 Copyright by Joy-IT...
  • Seite 2 L298N Hochstrom-Motor Index Anschließen der Platine Installation der Platine Ausgabe 28.09.2016 Copyright by Joy-IT...
  • Seite 3 Stecken Sie die Erweiterungsplatine auf Ihren Arduino auf, sodass sich die PINs der Platine in die PINs des Arduinos fügen. Dem nachfolgenden Bild können Sie einen detaillierten Anschlussplan entnehmen. Bild 1: Anschlussplan des L298N Beachten Sie bitte die Jumper (im Bild rot umrandet) richtig zu setzen. Diese Jumper setzen die Stromversorgung für den jeweiligen Motor.

  • Seite 4: Schritt 2 - Installation Der Platine

    //Vorwa rtsfahren analogWrite(speedpinA,spead); analogWrite(speedpinB,spead); digitalWrite(pinI4,HIGH); digitalWrite(pinI3,LOW); digitalWrite(pinI2,LOW); digitalWrite(pinI1,HIGH); void backward()// //Ru ckwa rtsfahren analogWrite(speedpinA,spead); analogWrite(speedpinB,spead); digitalWrite(pinI4,LOW); digitalWrite(pinI3,HIGH); digitalWrite(pinI2,HIGH); digitalWrite(pinI1,LOW); void left()// //Linksdrehung einleiten analogWrite(speedpinA,spead); analogWrite(speedpinB,spead); digitalWrite(pinI4,HIGH); digitalWrite(pinI3,LOW); digitalWrite(pinI2,HIGH); digitalWrite(pinI1,LOW); Code 1: Teil 1 des Arduino-Quellcodes Ausgabe 28.09.2016 Copyright by Joy-IT...
  • Seite 5 //Ausschalten der Motoren digitalWrite(speedpinA,LOW); digitalWrite(speedpinB,LOW); delay(1000); void loop() left(); delay(2000); stop(); right(); delay(2000); stop(); // delay(2000); forward(); delay(2000); stop(); backward(); delay(2000); stop(); Code 2: Teil 2 des Arduino-Quellcodes Ausgabe 28.09.2016 Copyright by Joy-IT...
