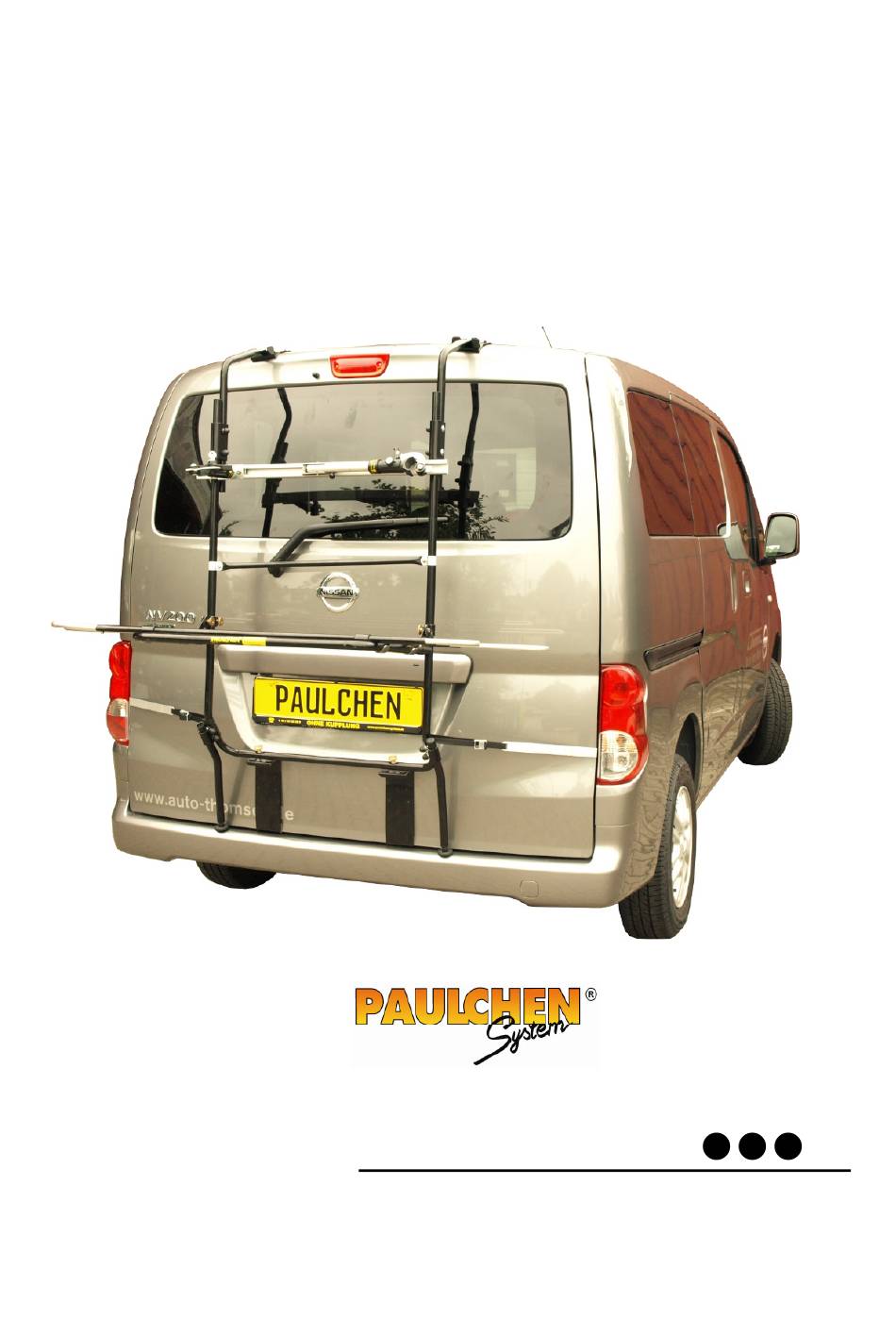

- Seite 1 Montageanleitung Heckträger für Nissan NV200/Evalia Art.Nr. 873250 Bj.: 7/10- Zuladung : max. 3 Fahrräder/50kg Bitte folgen Bitte folgen Bitte folgen Bitte folgen ® C-35 K1-TLR-QBR-M...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
- Seite 3 ® 1/2 Montage der Befestigungselemente. 1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4). Bei einigen Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden dürfen. Beispiel siehe unten. Schneiden Sie die Kederleiste an der oberen Unsere Montagewinkel sind fahrzeugspezifisch.
-
Seite 4: Der Fixierstift (F) Ist Werkseitig In Die Richtige
® 3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 6L-links 3.2. Der Fixierstift (F) ist werkseitig in die richtige 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt fahrzeugspezifisch Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (8) gem. Abb, genau angepasst. - Seite 5 ® 4/5 Montage des Trägers. Abb. 4.1. Beispiel! 4. Befestigen Sie die Gummiformteile (24) an den Verbinden Sie die unteren Montageelemente (3) mit dem unteren Montageelementen. einigen Trägergestell (1). Hierzu ziehen Sie das Trägergestell herunter und Montageelementen wurden bereits werkseitig zu sich heran, bis sich die Bohrung im Trägerrohr genau in der Lackschutzfolien eingeklebt, die keinesfalls entfernt Flucht der Vierkantstanzung der unteren Montageelemente...
- Seite 6 ® 7 Montage der Querlasthaltebänder. 7. Die Querlasthaltebänder ( 29) dienen der seitlichen Stabilisierung des Heckträgers. Hängen Sie die Querlasthaltebänder bei leicht geöffneter Heckklappe ein. Schließen Sie die Heckklappe und ziehen Sie beide Querlasthaltebänder leicht auf Spannung an. Abschließend ziehen Sie die Querlasthaltebänder gleichmäßig fest. FALSCH RICHTIG FALSCH...
- Seite 7 Nach dem Entfernen der Montagelemente können im Bereich der Gummiformteile Talkumspuren auftreten. Diese stellen keine Gefahr für Ihren Fahrzeuglack dar und können leicht mit Wasser abgewischt werden (Nicht trocken wegpolieren!). Hinweis für unsere Vertriebspartner: Bitte übergeben Sie Ihrem Kunden diese Montageanleitung nach erfolgtem PAULCHEN – Anbau.
- Seite 8 Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an. Wir wünschen Ihnen viel Freude mit PAULCHEN. Vielen Dank auch für die Beachtung der nachfolgenden Hinweise: Überschreiten Sie nicht die angegebene Traglast Ihres Trägers.
- Seite 9 Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken...
