Inhaltszusammenfassung für Paulchen 811536

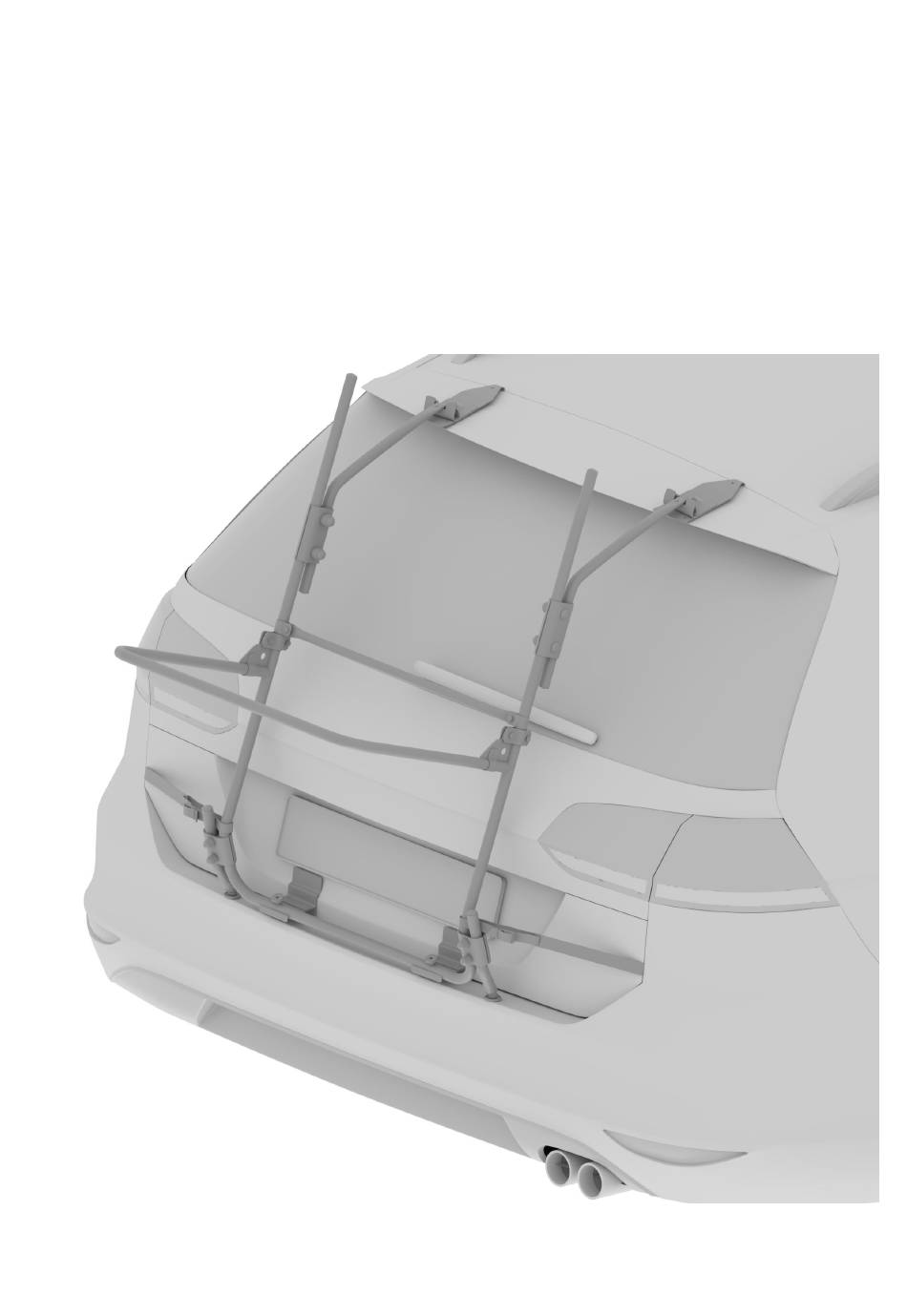

- Seite 1 HECKTRÄGER für VW Caddy IV Art.-Nr. 811536 Max. Zuladung - 50 Kg...
-
Seite 2: Werkzeuge Und Hilfsmittel
Stückliste Werkzeuge und Hilfsmittel 2x Ringschlüssel SW 10 z. B. Küchenrolle 1x RingschlÜssel SW13 Seite / Page 2... - Seite 3 Gepäckkörbe, Speichenschutz u. ä. Festsitz zu kontrollieren sowie alle erschweren oder verhindern. Fragen Sie demontiert werden, um den Befestigungselemente (Schrauben, Ihren PAULCHEN-Fachhändler oder unsere Windwiderstand möglichst gering zu halten. Handräder, Riemen etc.) nachzuziehen. Bei Hotline. schlechter Wegstrecke muss dieses in kürzeren Intervallen erfolgen.
-
Seite 4: Montage Der Tragarme
Montage der Tragarme - 6L - 6R Seite / Page 4... - Seite 5 Hinweis Bitte richten Sie die Klemmbacken mittig an der Tragarmsenkrechten aus. Seite / Page 5...
- Seite 6 Seite / Page 6...
- Seite 7 Seite / Page 7...
-
Seite 8: Montage Der Belastungsverstärker
Montage der Belastungsverstärker Seite / Page 8... - Seite 9 Seite / Page 9...
- Seite 10 Seite / Page 10...
-
Seite 11: Montage Der Querstrebe
Montage der Querstrebe Seite / Page 11... - Seite 12 Seite / Page 12...
- Seite 13 Seite / Page 13...
-
Seite 14: Mittel- Oder Tieflader
Mittel- oder Tieflader HECKTRÄGER HECKTRÄGER Seite / Page 14... - Seite 15 Montage des Lastenrahmen Seite / Page 15...
- Seite 16 Tipp: Verwenden Sie den Lastenrahmenhalter als Montagehilfe. Seite / Page 16...
- Seite 17 Seite / Page 17...
- Seite 18 Einhängen des Trägers - 1L 1R - Seite / Page 18...
- Seite 19 Achtung: Reinigen Sie die Stoßstange und Heckklappe! Achtung: Montageelemente werden fahrzeugspezifisch gefertigt und können von der gezeigten Form abweichen. Die Elemente sind mit einem Lackschutz versehen, der keinesfalls entfernt werden darf. Seite / Page 19...
- Seite 20 Achtung: Halten Sie die Montageelemente beim öffnen und schließlen fest. Ein verrutschtes Montageelement kann verkannten und zu Schäden an Ihren Fahrzeug führen!
- Seite 21 590 mm...
- Seite 23 Der Abstand zwischen Träger Unterkante soll vor dem Verspannen des Trägers 2 cm betragen.
- Seite 24 Ziehen Sie die Schrauben mit 11 Nm an. Seite / Page 20...
- Seite 25 Seite / Page 21...
- Seite 26 Endmontage Seite / Page 22...
- Seite 27 Seite / Page 23...
- Seite 28 Ziehen Sie die Schrauben mit 11 Nm an. Seite / Page 24...
- Seite 29 Reinigen Sie die Stoßstange vor dem Aufkleben der Lackschutzfolie. Seite / Page 25...
-
Seite 30: Montage Der Querlastgurte
Montage der Querlastgurte Seite / Page 26... - Seite 31 Info Achten Sie darauf, den Gurt richtig in die Klemmschnalle einzufädeln. Seite / Page 27...
- Seite 32 Mittel- oder Tieflader HECKTRÄGER Seite / Page 28...
-
Seite 33: Einstellen Des Lastenrahmens
Einstellen des Lastenrahmens Seite / Page 29... - Seite 34 Der Lastenrahmen muss so eingestellt werden, abb. 1 dass die Rückleuchten frei zu sehen sind. siehe Abb.1 Sollte der Lastenrahmen in den Bereich der Rückleuchten kommen, dann müssen Sie eine Lichtleiste nachrüsten. siehe Abb. 2 und 3. Weitere Informationen zur Elektrik finden Sie unter www.paulchensystem.net/elektrik- sonderseite Rückleuchten sind frei.
- Seite 35 abb. 2 abb. 3 Rückleuchten sind verdeckt. Heckträger mit nachgerüsteter Lichtleiste. Eine Lichtleiste wird benötigt. Seite / Page 31...
-
Seite 36: Einstellen Der Querstrebe
Einstellen der Querstrebe Bringen Sie die Querstrebe ca. 7 cm überhalb der unteren Scheibenkante an. Anschließend ziehen Sie die Schrauben fest. Seite / Page 32... -
Seite 37: Funktion Des Lastenrahmenhalters
Funktion des Lastenrahmenhalters Seite / Page 33... - Seite 38 Seite / Page 34...
-
Seite 39: Lastenrahmenhalter Öffnen
Lastenrahmenhalter Öffnen Anbringen der Markierungsfolie Seite / Page 35... -
Seite 40: Heckträgerzubehör
Heckträgerzubehör Montieren Sie jetzt Ihr erworbenes Zubehör Seite / Page 36... - Seite 41 Einstellung Ihres Tiefladers Montagekit 811536 Fahrzeug VW Caddy IV Baujahr 05/15 - 1. Positionierung der Sicherungsbolzen Tiefladeraufnahme (zu Punkt 1 der Tiefladeranleitung) Der Abstand von der Oberkante des unteren Trägerquerrohr zur Mitte der Bohrung des Sicherungs- bolzen soll 440mm mm betragen.
-
Seite 42: Anschluss Von Elektrik
Anschluss von Elektrik E-Anschluss Masse -> Bremsleuchte L -> Rot-Schwarz Schlusslicht L -> Grau-Schwarz Blinker Links L -> Weiss-Schwarz Blinker Rechts R -> Grün-Schwarz E-Anschluss Masse 0 -> Bremsleuchte Am schlusslicht anschlißen Schlusslicht R -> Rot - Schwarz Blinker Links L -> Schwarz - Weiß Blinker Rechts R ->...
