Pos. Anschluss
1 Signal (-)
2 Signal (+)
3 n.c.
Schalterstellungen 1251 - 1257
Position des Schwebekörpers
Typ oberhalb
1251 geschlossen
1256 geschlossen
1252 off en
1257 off en
10.4 Gerätesteckdose montieren
Gerätesteckdose auf Halterung stecken.
G
Gerätesteckdose mit Schraube fi xieren.
G
Gerätesteckdose ist montiert.
®
11

Inbetriebnahme

11.1 Abgleich der Messwertgeber

Die Messwertgeber müssen
vor Inbetriebnahme über die
Abgleichspotentiometer abgeglichen
werden.
Um die Diff erenz zwischen dem linearen
Ausgangssignal und der nichtlinearen
Skalierung der Durchfl ussmesser zu
kompensieren, muss der Abgleich mit dem
Signalempfänger bei 20 % (= 7,2 mA) und
80 % (= 16,8 mA) Volumenstrom erfolgen.
unterhalb
off en
off en
geschlosssen
geschlossen
13/32

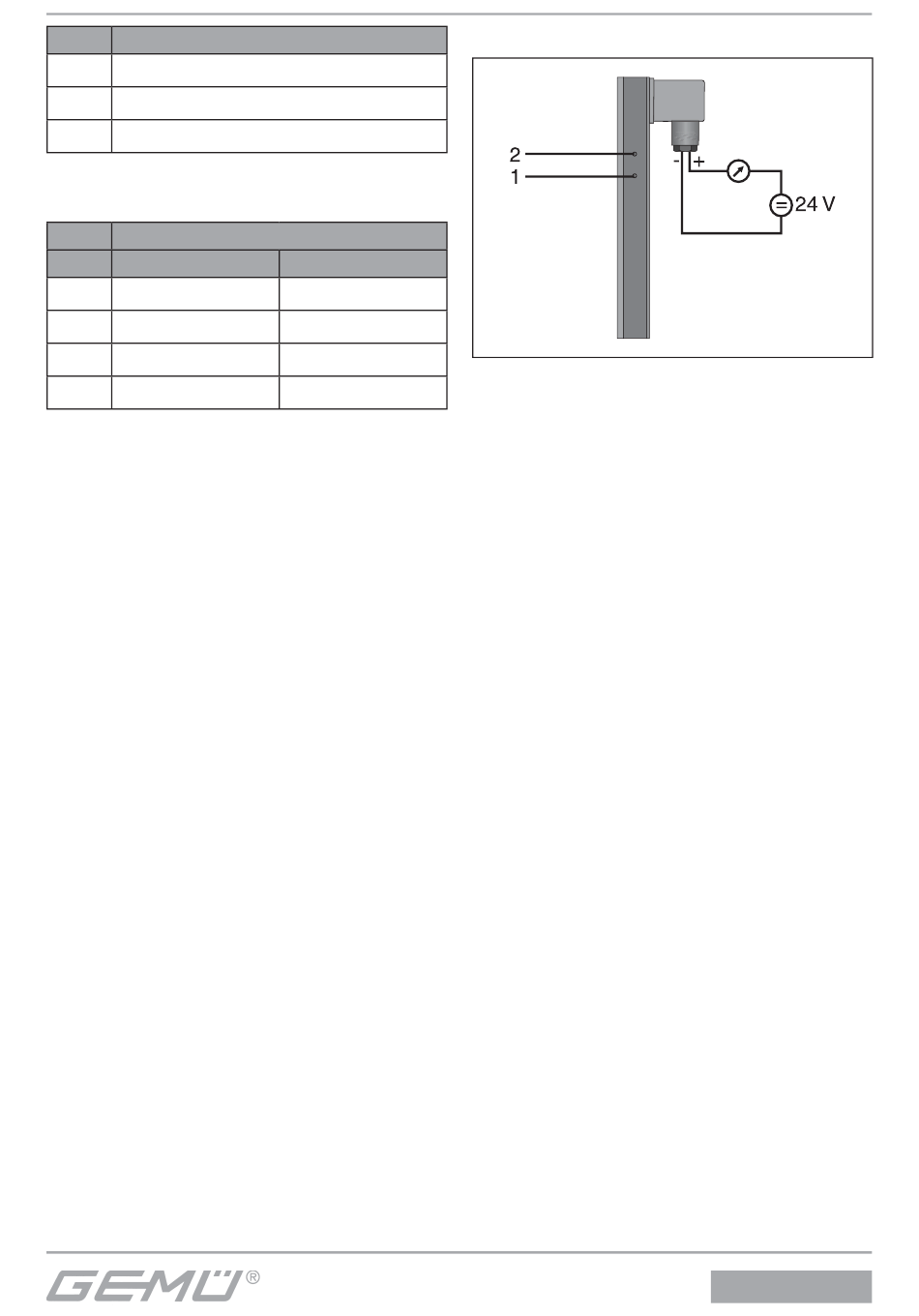

Abgleich durchführen
Abgleich
mA-Messgerät wie angegeben an
G
Messwertgeber anschließen.
20 % Volumenstrom durch den
G
Durchfl ussmesser fl ießen lassen.
Potentiometer "min" (1) so einstellen,
G
dass das mA-Messgerät 7,2 mA anzeigt.
80 % Volumenstrom durch den
G
Durchfl ussmesser fl ießen lassen.
Potentiometer "max" (2) so einstellen,
G
dass das mA-Messgerät 16,8 mA anzeigt.
Vorgang mehrmals wiederholen, bis
G
beide Werte konstant bleiben.
11.2 Inbetriebnahme der
Durchfl ussmesser
Durchfl ussmesser in Betrieb nehmen
G
(siehe Einbau- und Montageanleitung
Durchfl ussmesser).
12

Betrieb

Im Betrieb wird die Stellung des
Schwebekörpers über den jeweiligen
elektrischen Ausgang des Mess- bzw.
Grenzwertgebers den Auswertegeräten
mitgeteilt.
1250 - 1273
