Bedienung
Vor Arbeiten am Gerät oder bei Gefahr
spannungsfrei schalten (z B Netzstecker
ziehen)
DE
8.1 Gerät ein-/ausschalten
9
9
Ein-/Aus-Schalter
10 Kontrollleuchte grün "Gerät betriebsbereit"
11 Kontrollleuchte grün "Kompressor läuft"

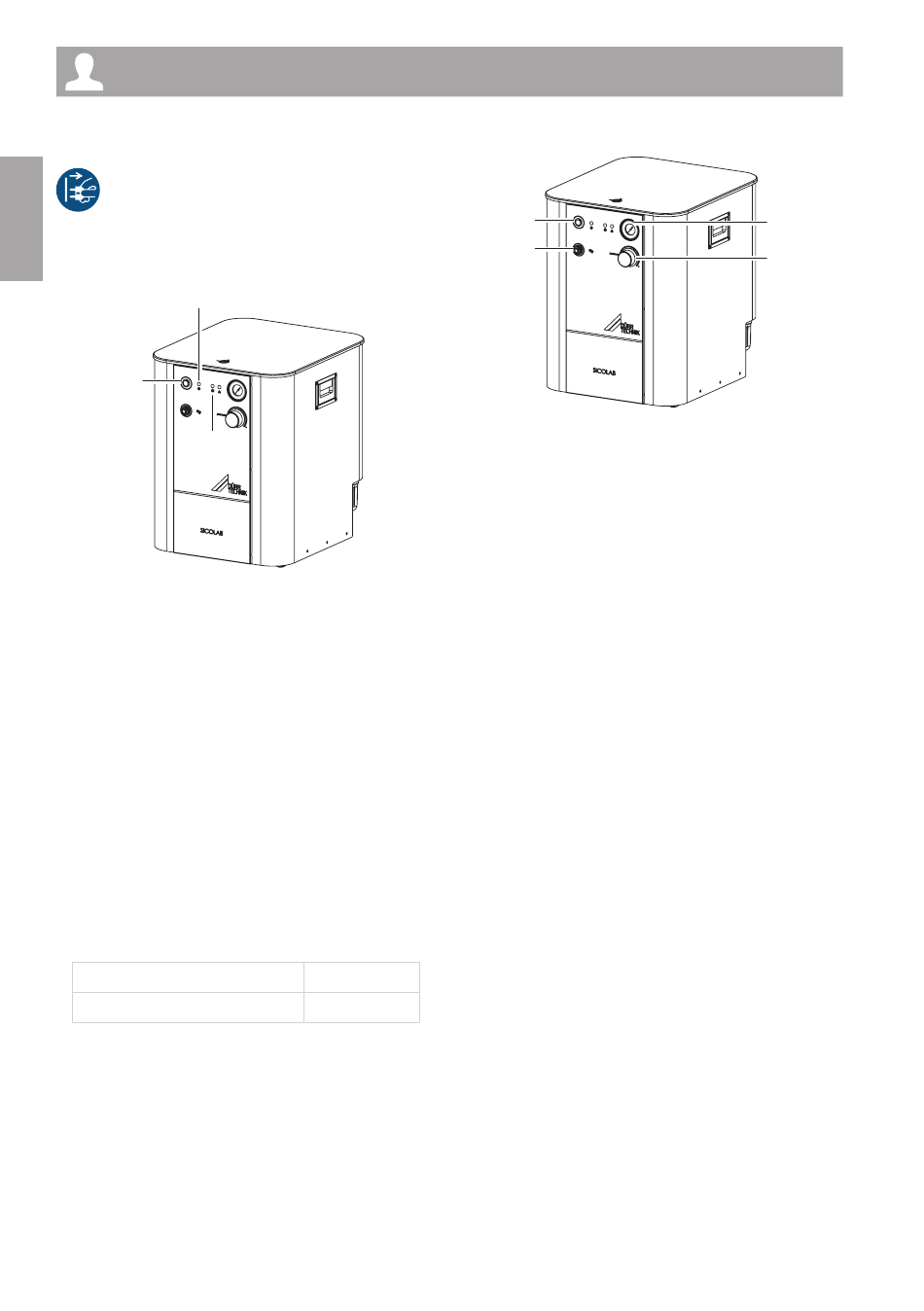

Das Gerät wird am Ein-/Aus-Schalter (9) durch
i
Drücken eingeschaltet
Das Gerät läuft an und der Druckbehälter
wird gefüllt Grüne Kontrollleuchten (10,11)
leuchten Beim Erreichen des Ausschalt-
drucks schaltet das Gerät automatisch ab
Kontrollleuchte (11) erlischt
Das Gerät wird am Ein-/Aus-Schalter (9) durch
i
erneutes Drücken ausgeschaltet
Grüne Kontrollleuchte (10) erlischt
Maximaler Betriebsdruck:
Ein- / Ausschaltdruck:
8.2 Anlaufzyklen
Die Motoren in den Kompressorstationen sind
für 10 Start/Stopp pro Stunde ausgelegt Häufi-
geres Schalten führt zu einem erhöhten Ver-
schleiß
22
10
11
10 bar
6 / 8 bar
8.3 Einstellung Druckminderer
9
8
8
Schnellkupplung
9
Ein-/Aus-Schalter
15 Manometer
17 Druckminderer
Der Druckminderer (17) regelt den gewünsch-
ten Arbeitsdruck an der Schnellkupplung (8)
Der Druckminderer (17) ist einstellbar Der maxi-
mal konstante Arbeitsdruck beträgt 6 bar
Einstellen des Druckminderers:
Durch Drehen des Druckminderers (17) lässt
sich der konstante Arbeitsdruck verändern Der
Druck kann vom Manometer (15) abgelesen
werden
Versorgungsdruck erhöhen: Druckminderer
i
(17) im Uhrzeigersinn nach "+" drehen
Versorgungsdruck vermindern: Druckmin-
i
derer (17) entgegen dem Uhrzeigersinn nach
"-" drehen
15
17
0626900100L01 1809V004
