BESTANDTEILE – ALB FILTER® DUO
5
6
7
8
9
8
1
2
S/N 0000001
3
4
Active
Alb
®
f i l t e r
Alb
2
®
f i l t e r
10
Made in Germany
Made in Germany
11
12
13
14
15

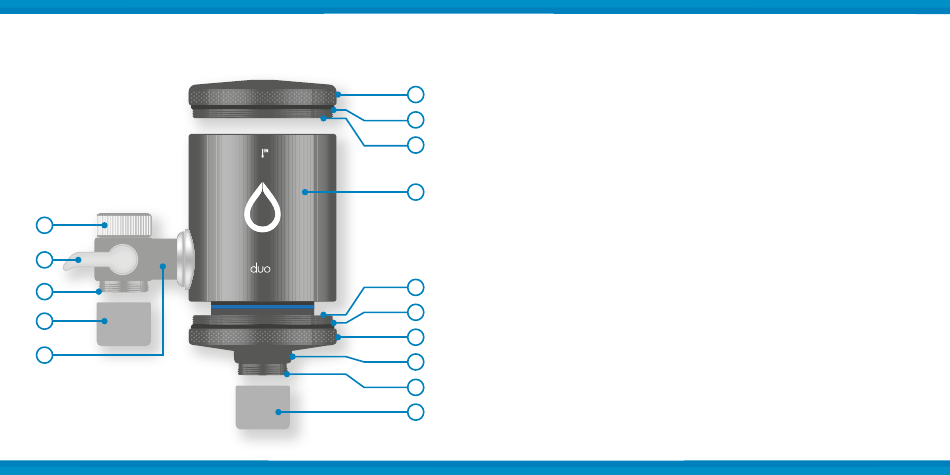

1.
Oberer Verschlussdeckel
2. Dichtungsring (oben)
3.
Gewindeverschraubung oberer Verschlussdeckel
4. Filterkorpus mit Innengewinde oben und unten
5.
Gewindeanschluss mit geriffelter Überwurfmutter
und Kopfdichtung für Wasserfilter-Armaturen mit
Standardanschluss M22 x 1 Innengewinde
6. Umschalthebel: Ungefiltertes Wasser /
gefiltertes Wasser
7.
Strahlregler-Gewinde (Außengewinde: M22 x 1)
8. Strahlregler mit Kopfdichtung (ungefiltertes Wasser)
9. Zuleitungsbrücke für Filtergehäuse mit 4 mm
Imbus-Hohlschraube und Dichtungsring.
10. Gewindeverschraubung (unterer Verschlussdeckel)
11. Dichtungsring (unten)
12. Unterer Verschlussdeckel
13. Schlüsselweite 24 mm für Maulschlüssel
14. Strahlregler-Gewinde (Außengewinde: M22 x 1)
15. Strahlregler mit Kopfdichtung (gefiltertes Wasser)
