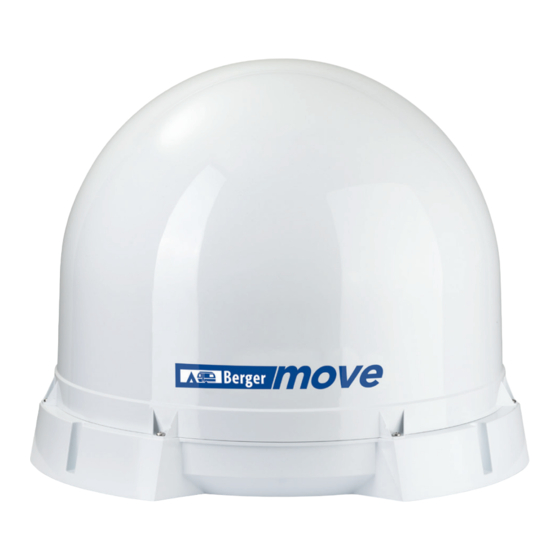

Berger Move Bedienungsanleitung
Sat-antenne
Inhaltszusammenfassung für Berger Move

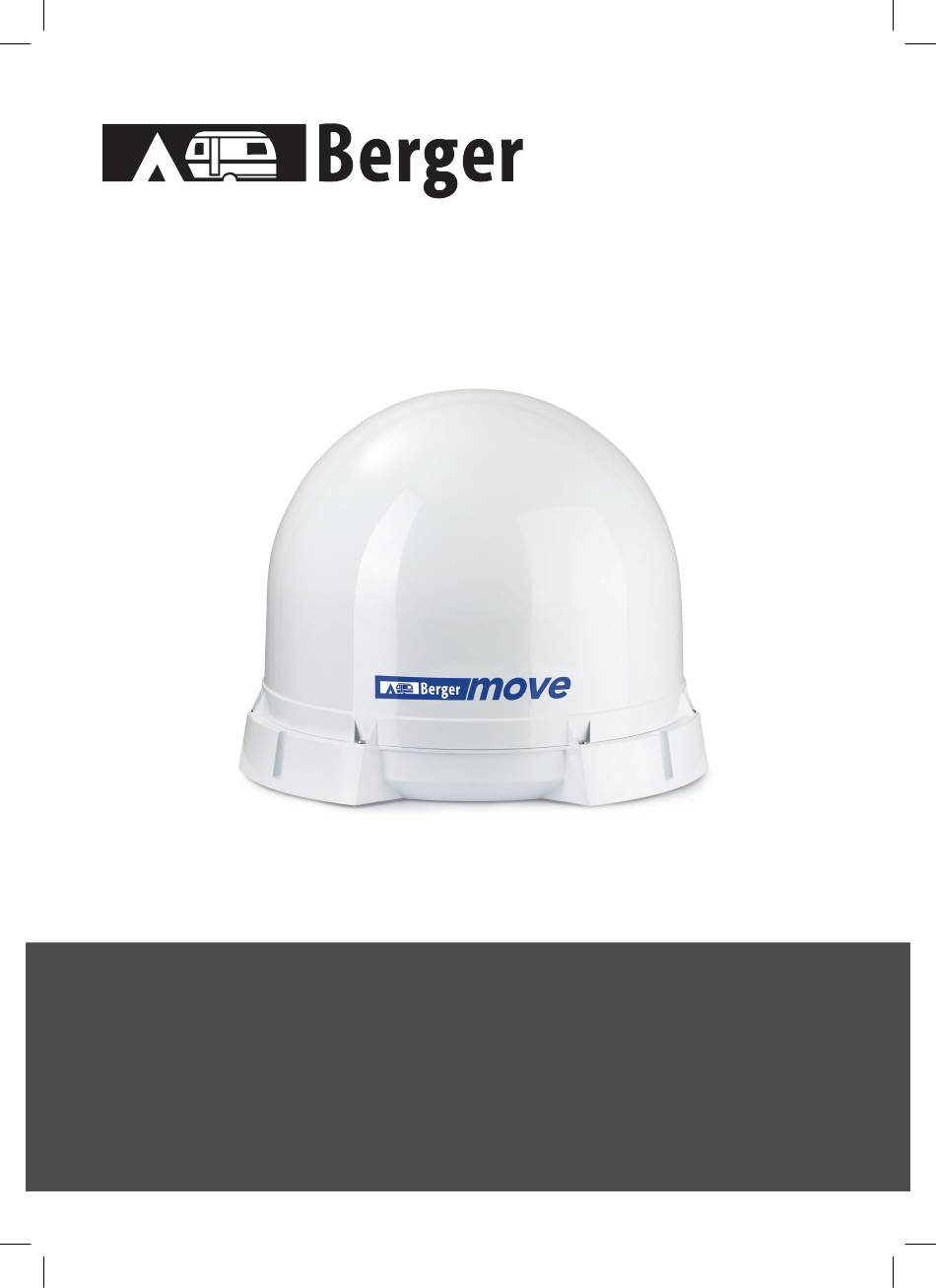

- Seite 1 Bedienungsanleitung / User Manual / Notice / Manuale di istruzioni / Gebruiksaanwijzing Sat-Antenne Move / Satellite antenna Move / Antenne satellite Move / Antenna satellitare Move / Satellietantenne Move www.fritz-berger.de...
-
Seite 2: Dieses Packet Enthält
Sollten sich bei der Inbetriebnahme Schwierigkeiten ergeben kontaktieren Sie bitte unseren Kundendienst unter +49 (0) 91 81 - 330 100. Die Move wird mit einer Steuerbox geliefert an der Sie den gewünschten Satelliten auswählen. Bitte bewahren Sie die Anleitung gut auf. -
Seite 3: Sicherheitsmassnahmen
Verlegen Sie das Koax-Anschlusskabel der Antenne sorgfältig. Vermeiden Sie Stolperfallen. WARTUNG Die Move ist so konzipiert, dass sie keine Wartung benötigt. Für optimale Signalwiedergabe halten Sie die Abdeckung mit einem feuchten Lappen sauber. Verwenden Sie auf keinen Fall Scheuermittel oder Waschbenzin. -
Seite 4: Anschlussdiagramm
DEUTSCH DEUTSCH WICHTIG! Um den gewünschten Satelliten zu fi nden dürfen keine Hindernisse wie z.B.: Bäume, Häuser usw zwischen der Move und Richtung Süden sein. Also freie Sicht Richtung Süden. ANSCHLUSSDIAGRAMM Hauptfernsehgerät... -
Seite 5: Einschalten Und Betrieb
Ist dies der Fall, können Sie jetzt auf Seite 6 „Satellitensuche“ fortfahren. Der Move unterstützt die folgenden Satelliten: Astra 1 – Astra 2 – Astra 3 – Hotbird. Der folgenden Tabelle können Sie entnehmen, welche LEDs diesen Satelliten entsprechen. - Seite 6 DEUTSCH DEUTSCH ASTRA 1 Blau Wiederholt sich ASTRA 2 Grün Grün Wiederholt sich ASTRA 3 Gelb Gelb Gelb Wiederholt sich HOTBIRD Lila Lila Lila Lila Wiederholt sich 3. Um den ausgewählten Satellit einzuspeichern, halten Sie den Knopf ca. 3 Sekunden gedrückt, bis die LED in der Farbe des ausgewählten Satelliten blinkt (die Antenne ist nun bereit für den Suchlauf).
- Seite 7 Um den Standby-Modus zu beenden, schalten Sie einfach Ihren Receiver oder das TV-Gerät ein. Die LED am Steuergerät beginnt wieder, in der Farbe des zuvor ausgewählten Satelliten, zu blinken. Hinweis: Sie müssen Ihre Move im beendeten Standby-Modus nicht erneut suchen lassen, es sei denn, die Antenneneinheit wurde bewegt.
-
Seite 8: Alarm-System
DEUTSCH DEUTSCH ALARM-SYSTEM Das im Lieferumfang enthaltene Steuergerät verfügt über ein integriertes Alarm-System. Wenn das Koax-Kabel von der Antenneneinheit getrennt wird, wird umgehend der Alarm ausgelöst. Alarm-System aktivieren & deaktivieren A. Um die Einstellungen zu ändern, halten Sie die Taste am Steuergerät für ca. 6 Sekunden gedrückt. -
Seite 9: Diebstahlsicherung
Sekunden nichts am Steuergerät machen, wird der Satellit mit Alarm-System deaktiviert oder aktiviert automatisch abgespeichert, nun blinkt die LED in der Farbe des ausgewählten Satel- liten und ist für den Suchlauf bereit. DIEBSTAHLSICHERUNG Die Move kann am Griff mit einem Stahlseil oder einer Kette zusätzlich gegen Diebstahl gesichert werden. Zur Diebstahlbefestigung ORIGINAL AUSSENSTECKDOSEN Unsere Außensteckdosen sind empfehlenswert für... - Seite 10 DEUTSCH DEUTSCH AUSLEUCHTZONE Die Ausleuchtzonen der einzelnen Satelliten zeigt in welchem Gebiet Sie mit der Move - Auto Empfang haben. Es kann auf Grund schlechter Wetterverhältnisse zu Beeinträchtigun- gen kommen, sodass nicht alle Sender empfangbar sind oder gar kein Satellitenfernsehen möglich ist.
- Seite 11 Stellen Sie die Antenne dahin, wo sie • Hindernisse versperren die eine bessere Sicht zum südlichen Him- Sicht zum Satelliten. mel hat. • Der Untergrund ist zu Stellen Sie die Move auf einen uneben auf dem die Move Dauerhaft rot ebeneren Untergrund. steht. aufleuchtende LED am Steuergerät.
-
Seite 12: Spezifikationen
Spiegelgröße: 35 cm Gewinn: 30dBi 2 JAHRE GARANTIE Jedes Berger Move Satellitensystem wird gründlich geprüft und getestet, bevor es das Werk verlässt, und ist von der folgenden eingeschränkten 2-Jahre-Garantie für Ersatzteile abge- deckt, die ab Kaufdatum gilt: Zwei Jahre Ersatzteilgarantie: Der Kunde ist nicht verantwortlich für die Kosten des Aus- tauschs von Teilen, wenn das Originalteil gemäß... -
Seite 13: Allgemeine Geschäftsbedingungen
Diese Garantie gilt unter folgenden Voraussetzungen ebenfalls nicht: • Das Produkt wurde falsch angewendet, gebraucht, installiert oder gewartet. • Das Produkt wurde ohne Verwendung einer Berger Halterung installiert, die für das Pro- dukt entwickelt wurde. • Es wurden Reparaturen von anderen durchgeführt oder versucht, die von Berger nicht für solche Reparaturen zertifiziert wurden.
