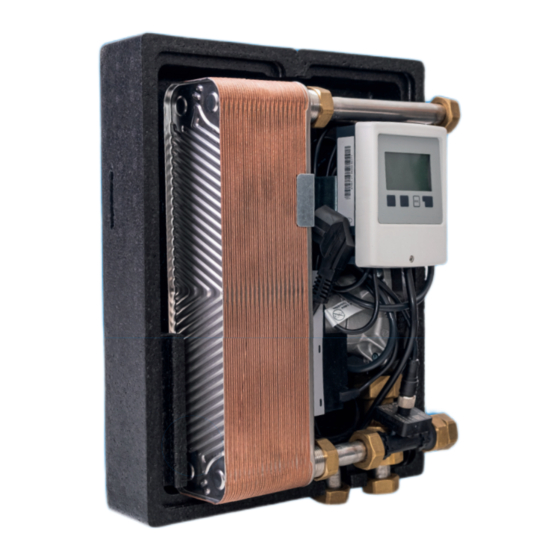

- Seite 1 ® Frischwasserstation eco 25 Montage- und Bedienungsanleitung Bitte vor Installation durchlesen! © Stand 01/2021 © Stand 01/2021...
-
Seite 2: Inhaltsverzeichnis
..........Montage und Bedienungsanleitung eco 25... -
Seite 3: Allgemeine Hinweise
Verbrühungen, bis hin zu lebensgefährlichen Verletzungen zur Folge haben können. Hinweise deren Nichtbeachtung eine Zerstörung des Gerätes, der Anlage oder Umweltschäden zur Folge haben können. Hinweise, die für die Funktion und optimale Nutzung des Gerätes und der Anlage besonders wichtig sind. © Strasshofer Version 01/2021... -
Seite 4: Sicherheitshinweise
- Das Personal hat eine Unterweisung über auftretende Gefahren erhalten. - Das Personal kennt und beachtet die einschlägigen Unfallverhütungs- und Sicherheits- vorschriften. 3.4 Sicherheitsmaßnahmen Bauseits verwendete Materialien und Komponenten müssen für den vorgesehenen Einsatzzweck uneingeschränkt geeignet und vom Hersteller geprüft bzw. zugelassen sein und müssen den geltenden Gesetzen, Normen, Richtlinien und Vorschriften entsprechen. • Nur entsprechende Materialien und Komponenten verwenden. • Keine eigenmächtigen Veränderungen an der Frischwasserstation vornehmen. • Der Regler der Frischwasserstation und die Pumpen werden mit elektrischer Spannung betrieben. Montage und Bedienungsanleitung eco 25... -
Seite 5: Restrisiken
- In Räumen mit besonderen/verschärften Anforderungen an vorbeugende Brandschutzmaßnahmen. 3.5 Restrisiken Wasserqualität • Korrosionsschutz und Steinbildung in der Planung gemäß DIN 1988-7 und Trinkwasser- analysen (gemäß DIN 50930 Teil 6) berücksichtigen. • Regelmäßig gemäß DIN 1988 prüfen. Ausfall der Station durch verkalkten Wärmetauscher! • Um eine Verkalkung des Wärmetauschers zu minimieren, empfehlen wir bereits ab 14ºdH eine Enthärtungsanlage einzubauen. Bitte beachten Sie die Beständigkeitstabelle auf Seite 15. © Strasshofer Version 01/2021... -
Seite 6: Vermeidung Von Sachschäden
Entnahmestellen verteilt. Ein Pufferspeicher ist notwendig, damit ein ausreichender Heizwasservolumenstrom für die Erwärmung des Trinkwassers bereitgestellt wird. Das Trinkwarmwasser wird nur bei Anforderung „Just in Time“ erhitzt. Es gibt keine Speicherung von Trinkwarmwasser! Warmwasserbereitung: Das Trinkwarmwasser wird im Durchflussprinzip nur während der Anforderung über einen Edel- stahl-Plattenwärmetauscher erwärmt. Eine spezielle Wärmetauscher-Konstruktion ermöglicht hohe Zapfleistungen und eine niedrige Rücklauftemperatur zum Pufferspeicher. Hocheffizienzpumpe: Eine Hocheffizienzpumpe fördert den, für die Erwärmung notwendigen, Heizwasservolumen- strom drehzahlgeregelt vom Pufferspeicher zum Plattentauscher. Regelfunktion: Zentrales Regelorgan ist die elektronische Regelung. Diese gewährleistet eine konstante Trinkwarmwassertemperatur. Montage und Bedienungsanleitung eco 25... -
Seite 7: Technische Daten
60 ° C 70 ° C Vorlauftemperatur: 23 ° C 32 ° C Rücklauftemperatur: 10 ° C / 45 ° C 10 ° C / 60 ° C KW / WW Temperatur: Zapfleistung: 25 l/min 20 l/min © Strasshofer Version 01/2021... - Seite 8 4.1 Technische Daten Druckverlust Trinkwasserseite eco 25 (sekundär) Zapfmenge Trinkwasserseite [l/min] Volumenstrom der Primärseite bei verschiedenen Vorlauftemperaturen für die Trinkwassererwärmung (von 10°C Kaltwasser) Zapfmenge Trinkwasserseite [l/min] Rücklauftemperatur der Primärseite bei verschiedenen Vorlauftemperaturen für die Trinkwassererwärmung (von 10°C Kaltwasser) Zapfmenge Trinkwasserseite [l/min] Montage und Bedienungsanleitung eco 25...
-
Seite 9: Schaltbild Eco
4.2 Schaltbild eco 25 eco 25 - Schaltbild Schaltbilder Vortex-Sensor TWW + Durchfluss Trinkwarmwasser Plattenwärmetauscher Kaltwasser Heizungspumpe Heizung Vorlauf Rückflussverhinderer Heizung Rücklauf © Strasshofer Version 01/2021... -
Seite 10: Schaubild Eco
4.3 Schaubild eco 25 eco 25 - Schaubild Montage und Bedienungsanleitung eco 25... -
Seite 11: Maße Für Die Wandmontage
4.4 Maße für die Wandmontage eco 25 - Wandmontage T = 138 mm B = 285 mm A2 = 42 mm A3 = 98 mm Y = 120 mm X = 310 mm H = 365 mm A1 = 318 mm... -
Seite 12: Montage Und Installation
1. Primärseite RL: Rücklauf zum Pufferspeicher. Anschluss ¾" ÜWM, Verrohrung mindestens DN 20, 22 x 1 mm, maximale Länge 2 m. 2. Primärseite VL: Vorlauf zum Pufferspeicher. Anschluss ¾" ÜWM, Verrohrung mindestens DN 20, 22 x 1 mm, maximale Länge 2 m. Montage und Bedienungsanleitung eco 25... -
Seite 13: Inbetriebnahme
• Langsam befüllen, Wasserschläge beim Befüllen vermeiden, da VFS-Sensor geschädigt werden kann. 2. Frischwasserstation durch Zapfvorgang (kalt- und warmwasserseitig) entlüften. 6.4 Regler in Betrieb nehmen 1. Regler anschließen (gemäß externer Anleitung für Frischwasser-Controller-SFWC). 2. Absperrarmaturen zwischen Frischwasserstation und Sicherheitsventilen während Betrieb von Primärkreispumpe nicht verschließen. 3. Regler in Betrieb nehmen (Regler ist werkseitig teilweise voreingestellt). 4. Um Einstellung zu ändern, gemäß externer Anleitung für Regler vorgehen. © Strasshofer Version 01/2021... -
Seite 14: Wassererwärmung Prüfen
Komponenten aufgelistet, die tatsächliche Korrosion ist jedoch ein sehr komplexer Vorgang, der von vielen unterschiedlichen Komponenten in Kombination miteinander beeinflusst wird. Diese Tabelle stellt daher eine beträchtliche Vereinfachung dar und sollte nicht überbewertet werden! Erläuterungen: + = Gute Beständigkeit unter normalen Bedingungen 0 = Korrosion kann dann auftreten, speziell wenn weitere Faktoren mit 0 bewertet sind - = Verwendung nicht empfohlen Montage und Bedienungsanleitung eco 25... -
Seite 15: Beständigkeitstabelle
< 0,2 Eisen (Fe) Keine Grenze > 0,2 < 0,2 Aluminium (Al) Keine Grenze > 0,2 < 0,1 Mangan (Mn) Keine Grenze > 0,1 Sulfate und Nitrate wirken als Inhibitoren für durch Chloride in pH-neutralen Umgebungen verursachte Lochfraßkorrosion. Generell erhöht ein niedriger pH-Wert (unter 6) das Korrosionsrisiko und ein hoher pH-Wert (über 7,5) reduziert das Korrosionsrisiko. und Mn sind starke Oxidationsmittel und können das Risiko lokaler Korrosion bei Edelstählen erhöhen. SiO2 über 150 ppm erhöhen das Verkalkungsrisiko. * Untersuchungszeit nach Probeentnahme ** Standard-Plattenwärmetauscher Daten beziehen sich auf Kupferlötstellen *** Sonder-Plattenwärmetauscher Daten beziehen sich auf kupferfreie Lötstellen © Strasshofer Version 01/2021... - Seite 16 Informationen Überreicht durch: Strasshofer GmbH Am Fernblick 11 08499 Reichenbach Deutschland Telefon: +49 8171 48311 0 E-Mail: info@strasshofer.de Montage und Bedienungsanleitung eco 25...
