Strasshofer piccolo M Montage- Und Bedienungsanleitung

Mini-frischwasserstation
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
®

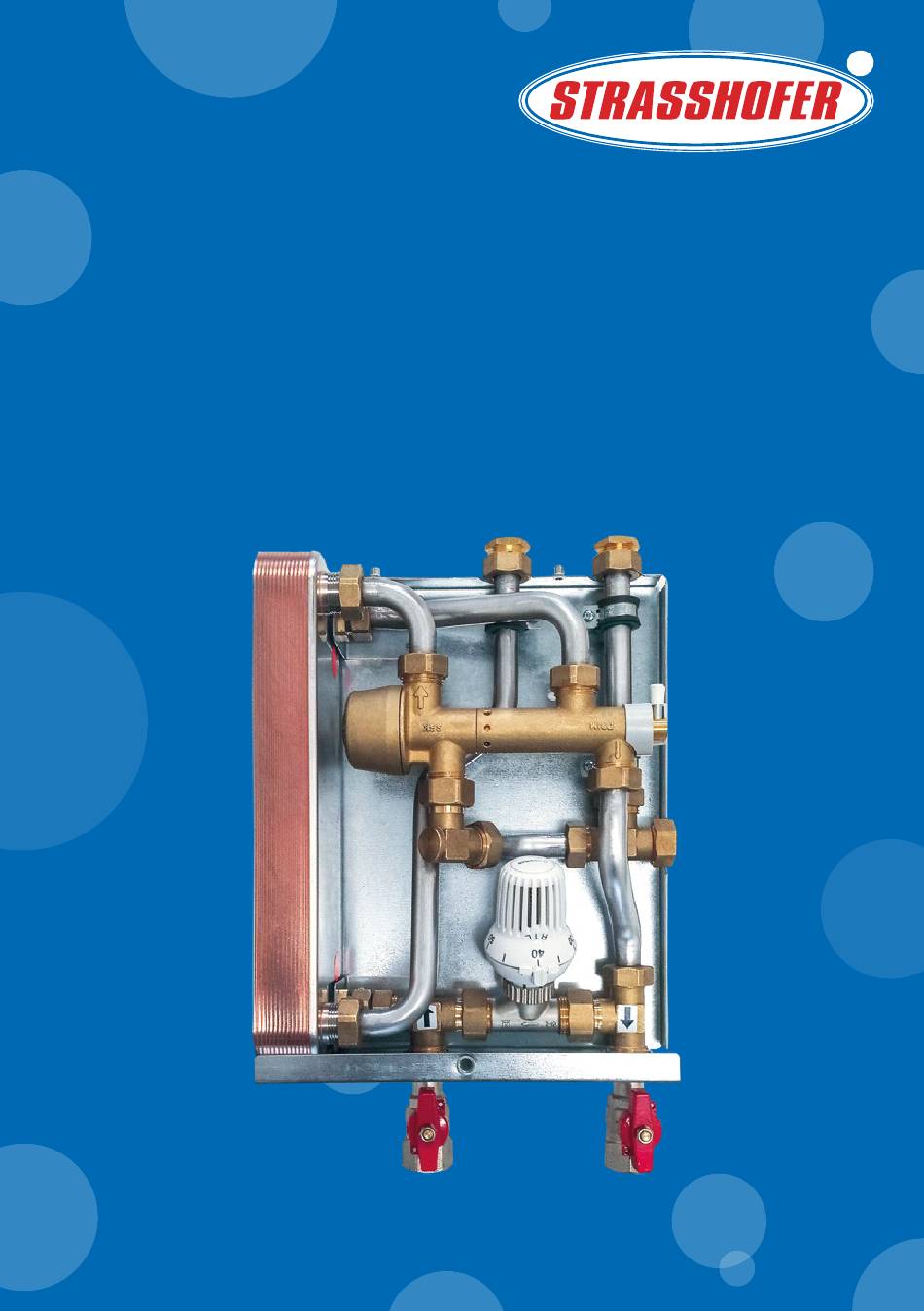

Mini-Frischwasserstation piccolo
Montage- und Bedienungsanleitung
Bitte vor Installation durchlesen!
© Stand 04/2023
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Strasshofer piccolo M

Inhaltszusammenfassung für Strasshofer piccolo M

  • Seite 1 ® Mini-Frischwasserstation piccolo Montage- und Bedienungsanleitung Bitte vor Installation durchlesen! © Stand 04/2023...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemeine Hinweise ........2.

  • Seite 3: Allgemeine Hinweise

    Verbrühungen, bis hin zu lebensgefährlichen Verletzungen zur Folge haben können. Hinweise deren Nichtbeachtung eine Zerstörung des Gerätes, der Anlage oder Umweltschäden zur Folge haben können. Hinweise, die für die Funktion und optimale Nutzung des Gerätes und der Anlage besonders wichtig sind. © Strasshofer 04/2023 - Technische Änderungen vorbehalten.

  • Seite 4: Sicherheitshinweise

    3. Sicherheitshinweise 3.1 Bestimmungsgemäße Verwendung • Frischwasserstation ausschließlich in Kombination mit einem Pufferspeicher zur Erwärmung von Trinkwasser in geschlossenen Heizungsanlagen verwenden. • Alle Hinweise dieser Anleitung und der mitgeltenden Dokumente beachten. • Maximale Einsatzgrenzen beachten: siehe Technische Daten, Seite 14 unter Punkt 5.2 Installation. Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür trägt allein der Benutzer.

  • Seite 5: Restrisiken

    3.5 Restrisiken Wasserqualität • Korrosionsschutz und Steinbildung in der Planung gemäß DIN 1988-7 und Trinkwasser- analysen (gemäß DIN 50930 Teil 6) berücksichtigen. • Regelmäßig gemäß DIN 1988 prüfen. Ausfall der Station durch verkalkten Wärmetauscher! • Um eine Verkalkung des Wärmetauschers zu minimieren, empfehlen wir bereits ab 14ºdH eine Enthärtungsanlage einzubauen. Bitte beachten Sie die Beständigkeitstabelle auf Seite 17. © Strasshofer 04/2023 - Technische Änderungen vorbehalten.

  • Seite 6: Vermeidung Von Sachschäden

    3. Sicherheitshinweise 3.6 Vermeidung von Sachschäden Bauseitige Heizungsanlage • Bauseitige Heizungsanlage vor Einbau der Station ausreichend spülen. Sicherheitstechnische Einrichtungen im Primärkreislauf Sicherheitsventil im Primärkreislauf einplanen und installieren. • Bei Planung, Montage und Betrieb die VDI-Richtlinie 2035 (Blatt 1 und 2) beachten. Sicherheitstechnische Einrichtungen im Sekundärkreislauf Im Sekundärkreislauf ein Sicherheitsventil installieren. • Ablaufleitung gemäß DIN 1988 für den Sekundärkreislauf bereitstellen. Schäden an Pumpen durch Magnetitanlagerungen! • Bitte installieren Sie einen Magnetitabscheider. Reparaturen • Reparaturen nur durch Fachkraft vornehmen lassen. • Nur Originalersatzteile verwenden. 4.

  • Seite 7: Lieferumfang

    15 l/min 16,5 l/min 18,5 l/min Druckverlust Primär: 20,3 kPA 17,4 kPA (ohne Wärmemengenzähler) Durchfluss Primär: 875 l/h 1303 l/h (bei 2 bar KW Druck und 350 mbar HZ) Lieferumfang Kugelhähne VL und RL DN 20 IG Reduzierring KW und WW ¾" AG x ½" IG Befestigungssatz © Strasshofer 04/2023 - Technische Änderungen vorbehalten.

  • Seite 8: Technische Daten

    4. Beschreibung Mini-Frischwasserstation 4.1 Technische Daten Druckverlusttabelle im Wärmetauscher Größe M Δp M Δp M Seite 1/1 Pressure loss on the drinking water side M (secondary) Druckverlust Trinkwasserseite M (sekundär) 0,60 0,50 0,40 0,30 0,20 0,10 0,00 Tap load on the drinking water side[l/min] Zapfmenge Trinkwasserseite [l/min] Pressure lost on the primary side M (heating water) Druckverlust Trinkwasserseite M (Heizwasser)

  • Seite 9: Regelbereiche Des Pm-Reglers

    80 - 90 °C 90 - 100 °C Änderung auf Regelbereich A oder C • Handgriff mit mitgeliefertem Inbusschlüssel demontieren. • Kunststoffkappe mit roter/blauer Markierung entfernen. • Handgriff einstecken und um 360° drehen: A: entgegen dem Uhrzeigersinn C: im Uhrzeigersinn • Kunststoffkappe und Handgriff wieder montieren. WW-Zapftemperatur Die Zapftemperatur wird (innerhalb des Regelbereiches) mit dem Handgriff einreguliert; Richtung rote Markierung: wärmer, Richtung blaue Markierung: kälter. Die Einregulierung findet bei einer Zapfmenge von 8-10 Liter pro Minute statt. Die Temperatur an der Zapfstelle kontrollieren. Empfohlene Zapftemperatur 45 - 48 °C; nie höher als 50 °C (um Kalkbildung im WW-Bereiter zu vermeiden). © Strasshofer 04/2023 - Technische Änderungen vorbehalten.

  • Seite 10: Modul T - Temperaturvorhaltung

    4. Beschreibung Mini-Frischwasserstation 4.3 Modul T - Temperaturvorhaltung Temperaturvorhaltungsventil ½“ zur Aufrechterhaltung der Vorlauftemperatur am Stationseingang. Verhindert Wartezeiten bei Warmwasser-Zapfung und inaktivem Heizungsbetrieb. Stufenlose Temperatureinstellung. Einstellung der Vorhaltetemperatur (Werkseinstellung: 40 °C) Begrenzen Zum Blockieren einer Temperatur stellen Sie den gewünschten Wert ein und arretieren ihn, in dem Sie die linke und rechte Arretiertaste nach vorne (zu sich) schieben. Blockieren Montage- und Bedienungsanleitung piccolo...

  • Seite 11: Schaltbild

    4. Beschreibung Mini-Frischwasserstation 4.4 piccolo Schaltbild (Option) (Option) Schaltbilder Plattenwärmetauscher Trinkwarmwasser Proportionalregler PM Kaltwasser Temperaturvorhaltungsventil Heizung Vorlauf Heizung Rücklauf © Strasshofer 04/2023 - Technische Änderungen vorbehalten.

  • Seite 12: Schaubild

    4. Beschreibung Mini-Frischwasserstation 4.5 piccolo Schaubild Alle dargestellten Abbildungen sind schematisch und ohne Anspruch auf Vollständigkeit. Alle Angaben sind ohne Gewähr. Montage- und Bedienungsanleitung piccolo...

  • Seite 13: Wandmontage

    A2 = Abstand Rohr KW zur Oberkante 182 mm A3 = Abstand Wand zu Rohre WW / KW (opt.) 28 mm A4 = Abstand Wand zu Rohre HV / HR 32 mm A5 = Abstand Rohr HV zur rechten Kante 155 mm A6 = Abstand Rohr HV zu HR 130 mm A7 = Abstand Rohr HR zur rechten Kante 25 mm Alle dargestellten Abbildungen sind schematisch und ohne Anspruch auf Vollständigkeit. Alle Angaben sind ohne Gewähr. © Strasshofer 04/2023 - Technische Änderungen vorbehalten.

  • Seite 14: Montage Und Installation

    5. Montage und Installation Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher und frostfrei sein. 5.1 Montage Einbauzarge anbringen und befestigen • Positionieren Sie die Zarge an der Wand. • Setzen Sie die Schrauben ein. • Ziehen Sie die Befestigungsschrauben spannungsfrei bis zum Festsitz der Einbauzarge an. Eine Demontage der Grundplatte ist nicht notwendig.

  • Seite 15: Inbetriebnahme

    Wenn Sie bei der Sichtprüfung einen Montagefehler feststellen, dann müssen Sie die Inbetriebnahme vorläufig beenden und erst den Fehler beheben! 6.2 Spülen Um die Wohnungsstation zu spülen, gehen Sie nach folgenden Arbeitsschritten vor: 1. Heizwasser einfüllen Füllen Sie die Wohnungsstation mit Heizwasser durch Öffnen der Kugelhähne im Primär Vor- und Rücklauf. © Strasshofer 04/2023 - Technische Änderungen vorbehalten.

  • Seite 16: Füllen

    6. Inbetriebnahme 2. Wohnungsstation spülen Lassen Sie das Heizwasser in ein geeignetes Auffanggefäß aus der Wohnungsstation laufen. 6.3 Füllen Füllen Sie das entnommene Heizwasser in der Heizzentrale nach. 6.4 Enlüften Entlüften Sie die Wohnungsstation am Plattentauscher. 6.5 Einstellwerte prüfen 6.6 Abnahmeprotokoll (Inbetriebnahme) ausfüllen und einreichen. 6.7 Gerät an den Betreiber übergeben Hinweis: Alle dargestellten Abbildungen sind schematisch und ohne Anspruch auf Vollständigkeit. Alle Angaben sind ohne Gewähr. 7. Störung / Ursache / Behebung Störung mögliche Ursache Behebung 1.

  • Seite 17: Beständigkeitstabelle

    (Fe) Keine Grenze > 0,2 < 0,2 Aluminium (Al) Keine Grenze > 0,2 < 0,1 Mangan (Mn) Keine Grenze > 0,1 Sulfate und Nitrate wirken als Inhibitoren für durch Chloride in pH-neutralen Umgebungen verursachte Lochfraßkorrosion. Generell erhöht ein niedriger pH-Wert (unter 6) das Korrosionsrisiko und ein hoher pH-Wert (über 7,5) reduziert das Korrosionsrisiko. und Mn sind starke Oxidationsmittel und können das Risiko lokaler Korrosion bei Edelstählen erhöhen. SiO2 über 150 ppm erhöhen das Verkalkungsrisiko. Untersuchungszeit nach Probeentnahme ** Standard-Plattenwärmetauscher Daten beziehen sich auf Kupferlötstellen *** Sonder-Plattenwärmetauscher Daten beziehen sich auf kupferfreie Lötstellen © Strasshofer 04/2023 - Technische Änderungen vorbehalten.

  • Seite 18: Inbetriebnahmeprotokoll / Garantieschein

    9. Inbetriebnahmeprotokoll / Garantieschein Bitte ausfüllen und weiterleiten INBETRIEBNAHMEPROTOKOLL / GARANTIESCHEIN BAUVORHABEN WOHNUNG Name: Etage: Strasse: Strasse: PLZ Ort: PLZ Ort: Projekt: Telefon: Auftrag: Email: Datum: PRODUKT Typ: Seriennummer: Herstellungsdatum: Heizkörperkreise Anzahl: Fußbodenkreise Anzahl: Prüfdatum: Prüfer: Vom Kunden auszufüllen ----------------------------------------------------------------------------------------------------------------------- INBETRIEBNAHME DURCH (INSTALLATEUR) INBETRIEBNAHME CHECKLISTE Name:...
  • Seite 19 10. Notizen © Strasshofer 04/2023 - Technische Änderungen vorbehalten.
  • Seite 20 Überreicht durch: Strasshofer GmbH Am Fernblick 11 08499 Reichenbach Deutschland Phone: +49 8171 48311 0 Phone: +49 3765 612 650 E-Mail: info@strasshofer.de...
