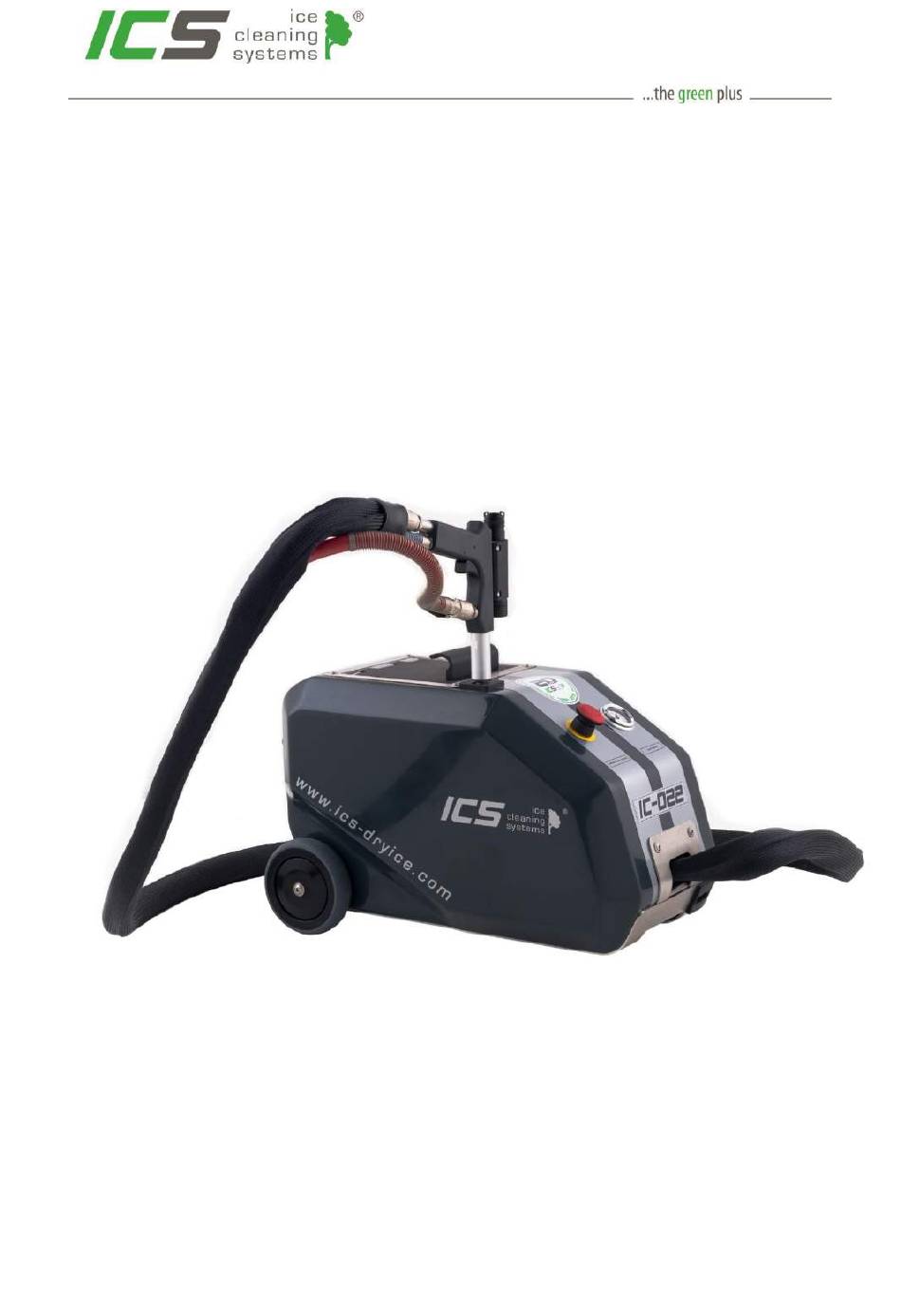

- Seite 1 Bedienungsanleitung IC 022 Ver. 1.04.19 ICS ice cleaning systems s.r.o. Robotnícka 2192 Považska Bystrica 01701 SLOVAKIA Tel.: +421 42 4261 135 Fax: +421 42 4330 248 E-Mail: support@ics-dryice.com Internet: www.ics-dryice.com © 2012 - 2019 by ICS...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise ..........................7 Technische Daten ............................ 9 Verfahrensbeschreibung ........................10 Anschlüsse und Komponenten der IC 022 .................... 11 Anschlüsse und Komponenten an der Vorderseite ................11 Anschlüsse und Komponenten an der Rückseite ................12 Bedienelemente der Strahlpistole IG 022 ..................... 13 Inbetriebnahme der Trockeneis-Strahlanlage .................. -
Seite 3: Ihre Trockeneis-Strahlanlage
Poids Druck max. Pressure max. Pression max. Baujahr Year of manufacture Année de fabrication Ihr Kontakt zu ICS: ICS ice cleaning systems s.r.o. Robotnícka 2192 Považska Bystrica 01701 SLOVAKIA Tel.: +421 42 4261 135 Fax: +421 42 4330 248 E-Mail: support@ics-dryice.com Internet: www.ics-dryice.com... -
Seite 4: Einleitung Und Urheberrecht
Verwendung von Ersatzteilen die keine originalen ICS-Ersatzteile sind, • Nichteinhaltung der Druckluftanforderungen (siehe Seite Das Urheberrecht an dieser Bedienungsanleitung verbleibt der ICS ice cleaning systems s.r.o.. Diese Bedienungsanleitung ist für das Bedienungs- und Überwachungspersonal bestimmt. Diese Bedienungsanleitung enthält Vorschriften, Abbildungen und Anleitungen, die ohne ausdrückliche schriftliche Genehmigung weder teilweise noch vollständig vervielfältigt... -
Seite 5: Sicherheitsausrüstung
Konzentration von CO zu Atembeschwerden und in Folge zu Erstickungsgefahr kommen. Sorgen Sie deshalb immer für ausreichende Frischluftzufuhr bzw. Luftzirkulation (Ab- und Zuluft). Gegebenenfalls verwenden Sie eine Atemmaske, in deren Luftzufuhrleitung ein Aktivkohlefilter zwischengeschaltet ist. Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 6: Not-Aus-Taster
Not-Aus-Taster Not-Aus-Taster Die Not-Aus Schlagtaste unterbricht sofort alle Funktionen der Anlage. Achtung! Trotz betätigtem Not-Aus Taster steht die Anlage weiter unter Druckluft! Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 7: Sicherheitshinweise
Ist die Maschine trotzdem vereist, müssen Sie diese von Hand entleeren und warten bis die Maschine wieder aufgetaut ist. Es ist nicht erlaubt mit einem Gegenstand im Trockeneistrichter zu stochern um festgefrorene Trockeneispellets zu lösen, da Sie dabei die Dosiereinrichtung beschädigen würden. Ver. 1.04.19 © 2012 -2019 by ICS... - Seite 8 Der Anwender sollte immer Sicherheitsschuhe der Klasse S3 oder höher tragen um sich vor elektrostatischer Aufladung zu schützen. Personen die einen Herzschrittmacher tragen ist es nicht gestattet mit einer IC 020 zu arbeiten. Ver. 1.04.19 © 2012 -2019 by ICS...
-
Seite 9: Technische Daten
Düsenkombination und dem Betriebsdruck Druckluftanforderungen ISO 8573-1:2010 [1:4:1] Druckluftanschluss Schnellkupplung NW 7,2 (Standard) ISO 4414 / EN 983 Schalldruckpegel 65-120 dB(A), je nach Arbeitsdruck, Düsen- kombination und der Oberfläche des zu reinigenden Objekts Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 10: Verfahrensbeschreibung
Phasenübergang vom festen in den gasförmigen Zustand ohne flüssige Phase (Sublimation) vergrößert sich das Volumen von CO um das bis zu 700- fache. Dabei wird die anhaftende Verunreinigung abgesprengt verbleibt als Rückstand. Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 11: Anschlüsse Und Komponenten Der Ic 022
Anschlüsse und Komponenten der IC 022 Anschlüsse und Komponenten an der Vorderseite Strahlpistole Trichterdeckel Not-Aus-Taster Druckluftmanometer Strahlschlauchpaket Das Strahlschlauchpaket, inklusive der Steuerleitungen, ist fest mit der Trockeneis- Strahlanlage verbunden. Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 12: Anschlüsse Und Komponenten An Der Rückseite
Verbinden Sie den Druckluftschlauch mit der Schnellkupplung NW 7,2 indem Sie die Schlauchkupplung auf den Nippel drücken bis er einrastet. Zum Entfernen drücken Sie die Kupplung des drucklosen Druckluftschlauches in Richtung Maschine und ziehen den Außenring zu sich heran. Transportgrif Sicherheitshinweise Schnellkupplung NW7,2 Druckluft Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 13: Bedienelemente Der Strahlpistole Ig 022
Mit dem Reinigungsdruckventil stellen Sie direkt an der Pistole die gewünschte Leistung der Strahlluft ein. Achtung! Achten Sie immer darauf das Sie die Pistole sicher und fest in der Hand haben, um sich und andere nicht zu gefährden. Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 14: Inbetriebnahme Der Trockeneis-Strahlanlage
Inbetriebnahme der Trockeneis-Strahlanlage Zur Inbetriebnahme der Trockeneis-Strahlanlage IC 022 gehen Sie wie folgt vor: 1. Kontrollieren Sie das Schlauchpaket und die Pistole auf Beschädigungen. 2. Verbinden Sie den Druckluftschlauch erst mit der Schnellkupplung NW 7,2 an der Rückseite der Strahlanlage und dann mit der Druckluftquelle. -
Seite 15: Befüllung Des Trockeneistrichters
− Nach ca. 5 min. ist der Trichter abgekühlt und kann bis zur vollen Kapazität mit Trockeneispellets befüllt werden. Öffnen Sie den Deckel und befüllen den Trichter, danach ist der Deckel wieder zu schließen. Trichterdeckel Isolierter Trockeneistrichter Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 16: Transport
Für den einfachen Transport von einer zur anderen Arbeitsstelle innerhalb ihres Betriebes nutzen sie bitte die Transportgriffe an Vorder- und Rückseite. Für den weiteren Transport mit einem Spediteur empfehlen wir die IC 022 mit aufgerolltem Strahlschlauchpaket mittels Spanngurt auf einer Palette zu befestigen. -
Seite 17: Reparatur, Wartung Und Garantie
Bitte beachten Sie, dass alle Arbeiten einschl. Inspektions- und Wartungsarbeiten, insbesondere Arbeiten an den Sicherheitseinrichtungen, nur von einem ICS-Techniker oder von einer Person die eine Spezialschulung auf Anlagen und Zubehör der ICS ice cleaning systems s.r.o. nachweislich erhalten hat durchgeführt werden dürfen. -
Seite 18: Wartungsplan Der Trockeneis-Strahlanlage Ic 022
Wartungsplan der Trockeneis-Strahlanlage IC 022 Allgemeine Sichtprüfung Gehäuse, Schweißnähte, Fahrgestell, Räder, Schraubensitz Bei Bedarf komplette Außen- und Innenreinigung Eingangsdruckregler auf Funktion prüfen Filter/Regler -Kombination, Filter erneuern, reinigen und neu justieren Pneumatische Schaltelemente überprüfen, auf Dichtheit prüfen und Schalldämpfer erneuern Drucklufteingangsfilter, Filtereinsatz und automatischen Ablass prüfen, bzw. erneuern Druckluft-Zylinder auf Funktion, Dichtigkeit und festen Sitz prüfen... -
Seite 19: Fehlerbehebung
Strahldruck und Strahlrohr sind nicht optimal miteinander Während des Strahlens kombiniert und aufeinander Anlage verstopft verstopft das eingestellt. Drücken Sie bei Schlauchpaket betätigter Pistole das Strahlrohr kurz auf den Boden um es frei zu machen. Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 20: Zeichnung Ic 022
Zeichnung IC 022 Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 21: Pneumatikplan Ic 022
Pneumatikplan IC 022 Ver. 1.04.19 © 2012 -2019 by ICS... -
Seite 22: Stückliste Pneumatik Ic 022
Stückliste Pneumatik IC 022 SL-022-00-000-01 Kennung Artikelbezeichnung Zusatz/Hinweis Artikelnummer Manometer 51079 Wartungseinheit automatischer Ablass 51070 Drosselrückschlagventil Bestandteil Steuerventil 51074 Drosselrückschlagventil Bestandteil Steuerventil 51074 Not Aus Taster 51009 Not Aus Ventil 51000 Microschalter Strahlpistole 51026 Hauptventil Strahlluft 51071 Startventil Steuerung 51073... -
Seite 23: Sicherheitsdatenblatt Trockeneis
Sicherheitsdatenblatt Trockeneis Ver. 1.04.19 © 2012 -2019 by ICS... -
