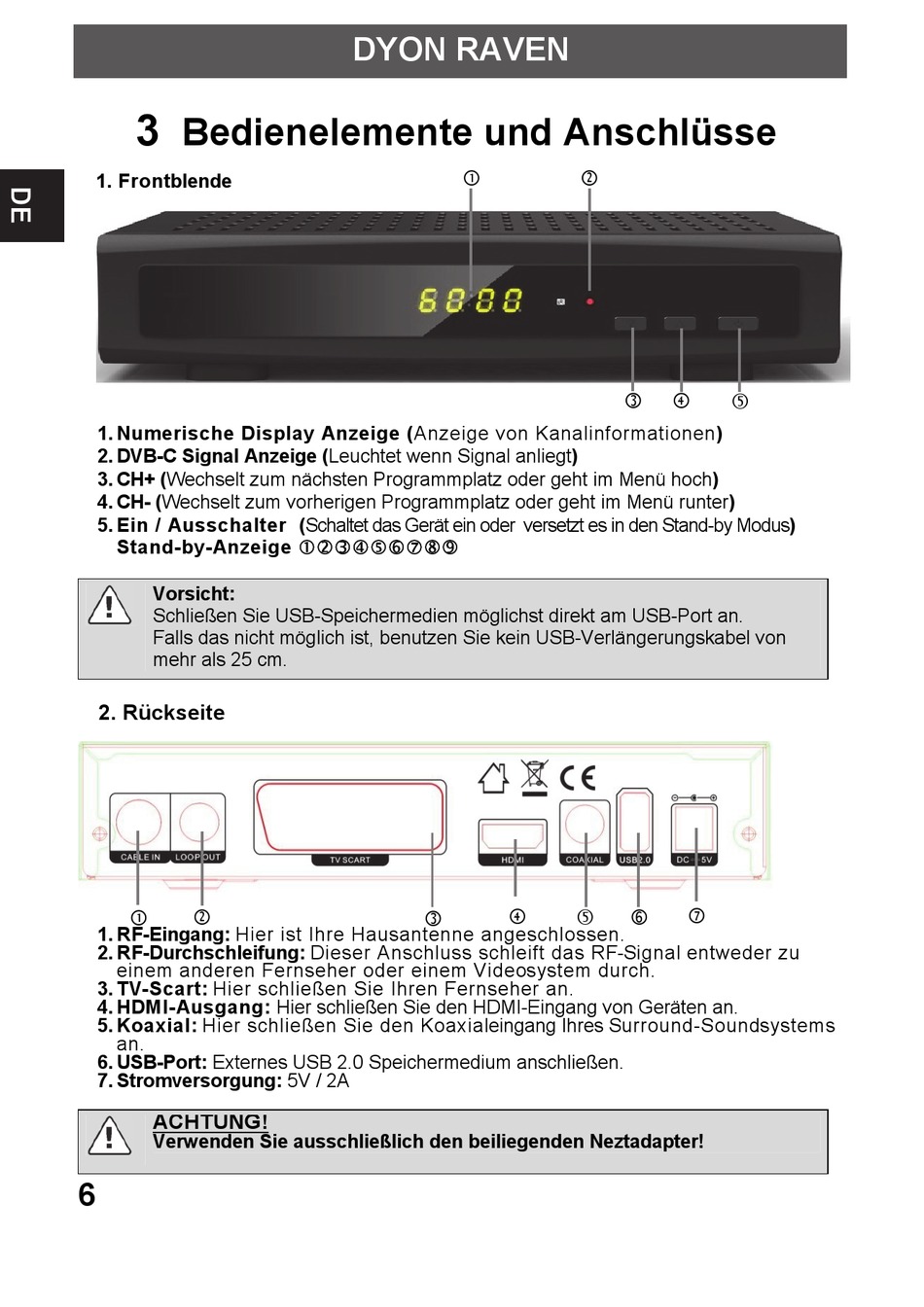

Bedienelemente und Anschlüsse
1. Frontblende
1. Numerische Display Anzeige (Anzeige von Kanalinformationen)
2. DVB-C Signal Anzeige (Leuchtet wenn Signal anliegt)
3. CH+ (Wechselt zum nächsten Programmplatz oder geht im Menü hoch)
4. CH- (Wechselt zum vorherigen Programmplatz oder geht im Menü runter)
5. Ein / Ausschalter (Schaltet das Gerät ein oder versetzt es in den Stand-by Modus)
Stand-by-Anzeige
Vorsicht:
Schließen Sie USB-Speichermedien möglichst direkt am USB-Port an.
Falls das nicht möglich ist, benutzen Sie kein USB-Verlängerungskabel von
mehr als 25 cm.
2. Rückseite
1. RF-Eingang: Hier ist Ihre Hausantenne angeschlossen.
2. RF-Durchschleifung: Dieser Anschluss schleift das RF-Signal entweder zu
einem anderen Fernseher oder einem Videosystem durch.
3. TV-Scart: Hier schließen Sie Ihren Fernseher an.
4. HDMI-Ausgang: Hier schließen Sie den HDMI-Eingang von Geräten an.
5. Koaxial: Hier schließen Sie den Koaxialeingang Ihres Surround-Soundsystems
an.
6. USB-Port: Externes USB 2.0 Speichermedium anschließen.
7. Stromversorgung: 5V / 2A
ACHTUNG!
Verwenden Sie ausschließlich den beiliegenden Neztadapter!
