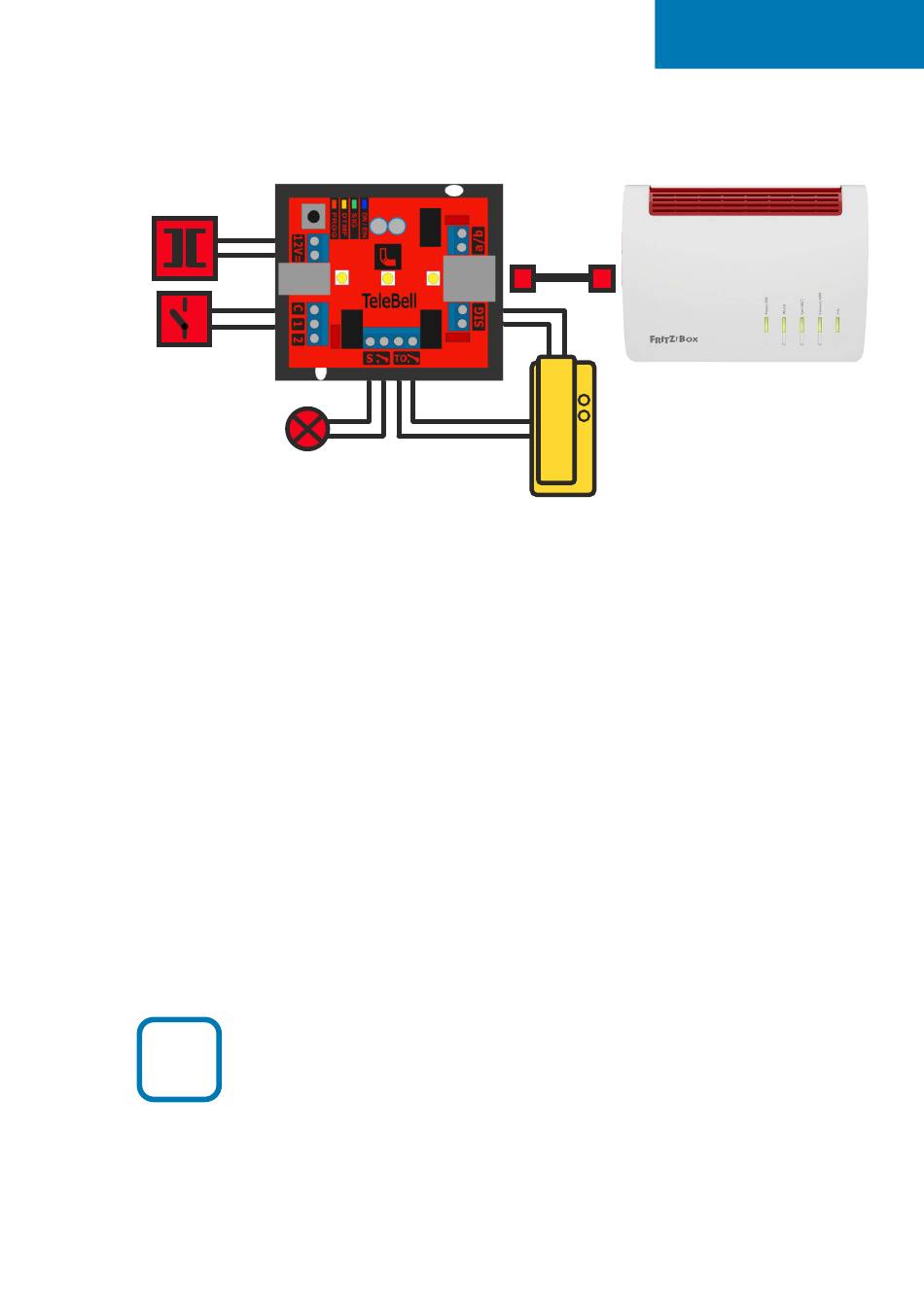

Anschlußprinzip TeleBell - Türtelefon (Wohnung)
Steckernetzteil
ST12
Etagen-
Klingeltaster
optisches Türsignal
Die Darstellung zeigt das Anwendungsprinzip für den Anschluss
des TeleBell an eine Türsprechanlage in einem Mehrfamilienhaus.
Der DSL Router / Telefonanlage wird über das RJ11 Kabel steckbar
verbunden. Auch hier kann das Kabel verlängert und alternativ an den
Klemmen a/b angeschlossen werden. Beim Anschluss an das Türtelefon
wird zum einen das Klingelsignal abgegriffen und an die Fritzbox
weitergeleitet, zum anderen wird der Tastschalter zum Öffnen der
Tür mit dem Kontakt TO verbunden, womit das Türöffnen auch
über Telefone und Smartphone möglich wird. Der Anschluss
für das Türtelefon ist SIG. Die Ausgänge TO und S sind
Schaltausgänge für Türöffner und Türglocke oder optisches Türsignal.
i
Die Abbildung hier ist eine schematische Darstellung.
In den Planungsunterlagen TeleBell, die Sie im L-TEK Shop
herunter laden können, finden Sie eine Vielzahl von
Anschlussplänen zur Realisierung Ihrer persönlichen
Türklingelanlage. Wie Sie eine Kamera betreiben können,
sehen Sie in der Bedienungsanleitung der Kamera.
RJ11
Anschluss
Türtelefon
TeleBell
AVM FRITZ!Box
9
