L-TEK TeleBell Bedienungsanleitung

Türklingelanlage
Vorschau ausblenden Andere Handbücher für TeleBell:

Werbung

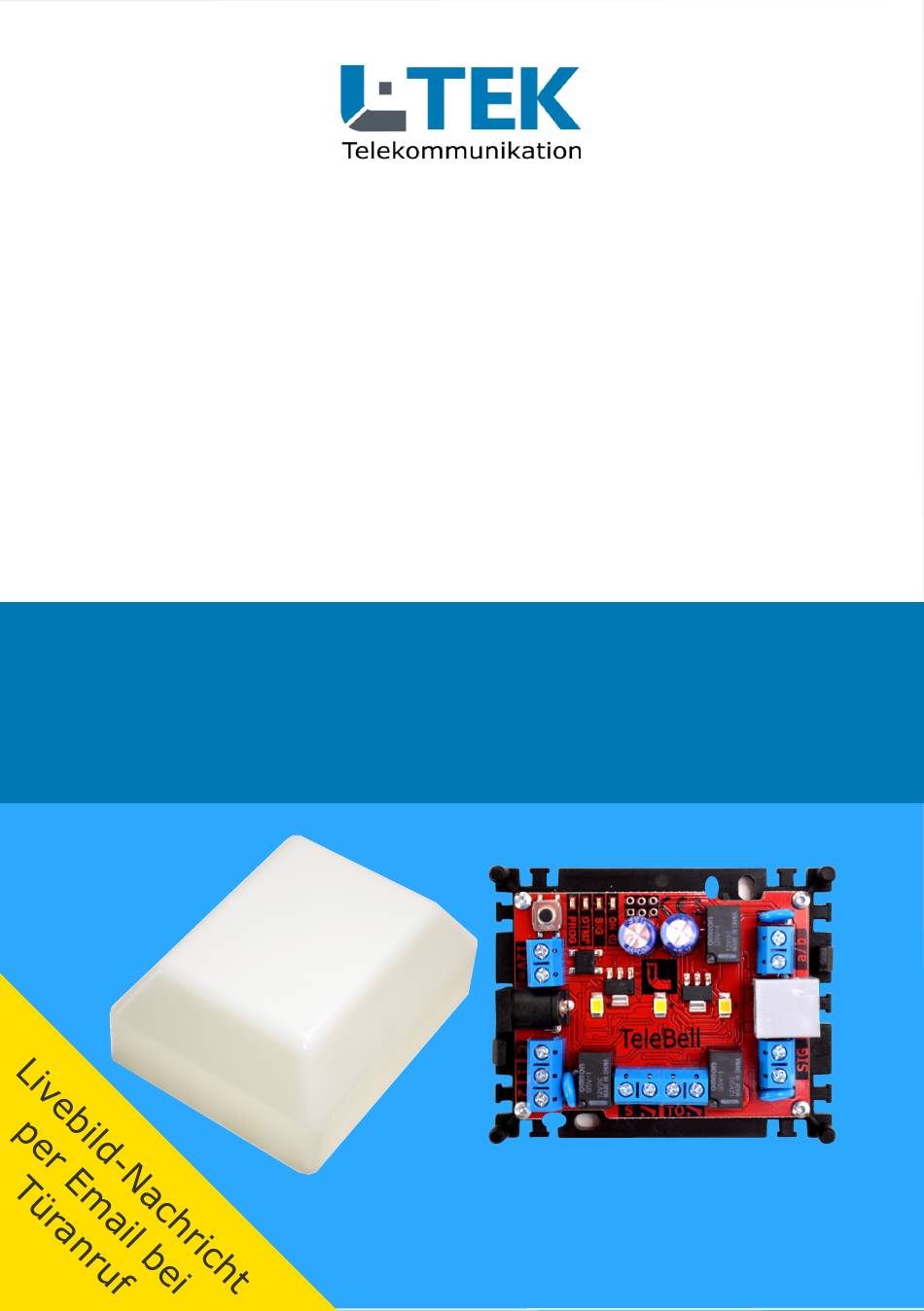

TeleBell - a/b Türklingelanlage
Anschluß an DSL Router und Telefonanlage
2 Klingeltaster und Anschluß an Türtelefon
2 Schaltrelais für Türöffner / Türglocke / Licht
Signallicht / Orientierungslicht integriert
IP Kamera für bis 4 Fritzfons optional
Ansteuerung über Funktürklingel möglich
Uhrzeitgesteuerte Beleuchtung für Werbeschild
Erweiterung für vorhandene Türsprechanlagen
TeleBell - Die vielseitige Türklingel
vereint die Funktionen einer konventionellen
Türklingelanlage mit den Funktionen von
Fritzbox, Speedport und Telefonanlage
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für L-TEK TeleBell

  • Seite 1 IP Kamera für bis 4 Fritzfons optional ■ Ansteuerung über Funktürklingel möglich ■ Uhrzeitgesteuerte Beleuchtung für Werbeschild ■ Erweiterung für vorhandene Türsprechanlagen TeleBell - Die vielseitige Türklingel vereint die Funktionen einer konventionellen Türklingelanlage mit den Funktionen von Fritzbox, Speedport und Telefonanlage Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    TeleBell Betriebsart Telefon Zielrufnummern speichern Umleitrufnummern speichern Inhalt Fritzbox, Speedport einrichten Inhalt TeleBell - Funktionen Lieferumfang Betriebsarten Schaltrelais S Anschlüsse Türöffner Leistungsübersicht TeleBell Meldeton Bestimmungsgemäßer Betrieb Siedle 1+n Türstation Sicherheitshinweise Zutrittskontrolle Rücknahme und Recycling Uhrzeit- und Schaltzeiten Funktionsweise des TeleBell Rufintervalle Anschlußprinzip Türklingelanlage...
  • Seite 3: Anschlüsse

    TeleBell Anschlüsse Spannungsbuchse für Netzgerät 12V= Versorgungsspannungsanschluss 12V= (alternativ) PROG Taster (Programmierbereitschaft) LED Display / Funktionskontrolle LED Signallicht / Orientierungslicht a/b Anschlussklemmen (alternativ) a/b Anschluss RJ11 Signalanschluss für Türtelefon / Funktürklingel SIG Türöffner Relais TO 10 Schaltrelais S 11 Klingeltaster / Zutrittskontrolle Eingänge 1 und 2...
  • Seite 4: Leistungsübersicht Telebell

    Kombinierbar mit Videokamera auf bis zu 4 FritzFons (nur Fritzbox) Anschluß an eine beliebige Funktürklingel Anschluß an Türsprechanlagen verschiedener Hersteller (Diese Funktion beschränkt sich auf die Türsprechanlagen die in den Planungsunterlagen zum TeleBell enthalten sind) einfache Zutrittskontrolle mit Morsecode Taster...
  • Seite 5: Bestimmungsgemäßer Betrieb

    Eine Beschädigung der Türklingelanlage durch eingedrungenes Wasser aufgrund mangelhaft durchgeführter Montage ist nicht von der Gewährleistung umfasst. Haftungsausschluß: L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch die an Gebäuden entstehen, an denen der Türöffner durch die vorliegende Türklingelanlage gesteuert wird.
  • Seite 6: Sicherheitshinweise

    TeleBell Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch der DSL Router / Switch ist vom Strom- und Telefonnetz zu trennen.
  • Seite 7: Funktionsweise Des Telebell

    Zielrufnummer. Der Ruf dauert solange bis die eingestellten Rufzyklen abgelaufen sind oder jemand abhebt. Nach dem Abheben im Haus ertönt der TeleBell Meldeton am Hörer. Die Verbindung endet mit Ablauf der Verbindungssdauer oder durch Auflegen des Hörers (Besetzttonerkennung) oder manuell **.
  • Seite 8: Anschlußprinzip Telebell - Türklingelanlage Mit Video

    4 x FritzFon 4 x FritzFon Die Darstellung zeigt den Anschluß der Türklingelanlage an der Fritzbox. Das Netzteil des TeleBell dient auch zur Speisung des Türmagneten und der Türglocke. Das Netzteil kann direkt an der Spannungsbuchse eingesteckt oder mit der DC Buchse verlängert und an Klemmen angeschlossen werden.
  • Seite 9: Anschlußprinzip Türtelefon

    Türtelefon ist SIG. Die Ausgänge TO und S sind Schaltausgänge für Türöffner und Türglocke oder optisches Türsignal. Die Abbildung hier ist eine schematische Darstellung. In den Planungsunterlagen TeleBell, die Sie im L-TEK Shop herunter laden können, finden Sie eine Vielzahl von Anschlussplänen zur Realisierung Ihrer persönlichen Türklingelanlage.
  • Seite 10 Türmagnet Funktürklingel Werbeschildbeleuchtung Sie sehen hier den Anschluss einer Funktürklingel an den Signaleingang SIG des TeleBell. Die 2polige Leitung muß mit dem Lautsprecher der Funktürklingel verbunden werden. Das Schaltrelais kann per Uhrzeitsteuerung ein Werbeschild in den Dämmerungsphasen beleuchten. Am Eingang 2 ist hier ein Tastschalter vorgesehen der als einfache Zutrittskontrolle per Morsecode eingerichtet wurde.
  • Seite 11: Funktionstest

    Schliessen Sie an den TeleBell Klemmen C und 1 einen beliebigen Taster an. Verbinden Sie das Netzgerät ST12 mit der Spannungsbuchse und stecken es in eine Steckdose. Die blaue LED ON blinkt. Verbinden Sie den TeleBell mit dem RJ11 Verbindungskabel mit der Fritzbox FON1 oder FON2. Haustüre Haustüre...
  • Seite 12: Led Kontrolldisplay

    TeleBell Das LED Kontroll-Display Das LED-Display dient zur Überprüfung des Türklingelmoduls TeleBell. Die LEDs zeigen Ihnen folgede Btriebszustände an. DTMF PROG LED ON blinkt einfach sobald die Spannungsversorgung zum Türklingelmodul hergestellt ist. Bei aktiver Verbindung ist die LED ON konstant ein.
  • Seite 13: Programmierbereitschaft

    Ein- oder Ausschalten Programmierablauf Rufen Sie von beliebiger 1 2 3 Nebenstelle aus den TeleBell an. Bei der Fritzbox Anschluss FON1 ist das z.B. **1. 4 5 6 Sie hören den TeleBell Meldeton. Geben Sie der Reihe nach die gewünschten Programmiersequenzen ein wie in den nachfolgenden Abschnitten beschrieben.
  • Seite 14: Pin Code

    Beispiel für PIN-Code 1234. 4 5 6 Der PIN Code 0000 bedeutet kein Zugang möglich. Hörer abheben und den TeleBell anrufen. Wählen Sie Stern 5 Raute und geben Sie einen 4-stelligen PIN-Code ein. Schließen die Eingabe mit Stern ab. Hörer auflegen und PROG ausschalten.
  • Seite 15: Programmierablauf Mit Pin-Code

    PIN-Code einrichten Programmierablauf mit PIN-Code Rufen Sie von einer beliebigen 1 2 3 Nebenstelle aus den TeleBell an. 4 5 6 Sie hören den TeleBell Meldeton. Geben Sie jetzt den 4-stelligen PIN-Code ein. Es schaltet sich die LED PROG Ein.
  • Seite 16: Betriebsart Türsprechanlage

    Betriebsart Türsprechanlage ■ nur bei Fritzbox einfach einzurichten ■ Videokamera für Fritzfons ■...
  • Seite 17: Türruf Einrichten

    Die Zielrufnummer ist die Rufnummer die beim Drücken eines Klingeltaster zur Fritzbox gesendet und dort ausgewertet wird. In der Werkseinstellung wählt der TeleBell einheitlich für alle Klingeltaster **9. Das ist der Fritzbox-Gruppenruf für alle Telefone. Um einen Gruppenruf für bestimmte Telefone einzurichten, verwenden wir die Zielrufnummern die die Fritzbox vorgibt.
  • Seite 18 TeleBell Betriebsart Türsprechanlage Türruf einrichten Wir begeben uns danach in das Fritzbox OS in den Dialog Telefonie / Telefoniegeräte und registrieren den a/b Port z.B. FON1 als Türsprechanlage. Beim Öffnen erscheint dieser Dialog.
  • Seite 19 Hier können wir Klingeltasten hinzufügen. In der Werkseinstellung gibt die Fritzbox 11, 12 und 13 vor. Damit ist die Verbindung zum TeleBell synchron. Für die 11 haben wir eine Rufgruppe gewählt, für 12 eine externe Rufnummer, für 13 (SIG) eine interne Rufnummer.
  • Seite 20: Türrufumleitung Einrichten

    Rufnummern zu wählen. Wie die Funktion Türrufumleitung, also die externe Rufnummernwahl trotzdem möglich ist, zeigen wir im folgenden Beispiel. Zusätzlich erhalten Sie im L-TEK Youtube Kanal das Video Türrufumleitung auf Zeit mit Fritzbox. Umleitrufnummern speichern Wir verwenden als Beispiel den Klingeltaster 1.
  • Seite 21 TeleBell Betriebsart Türsprechanlage Türrufumleitung einrichten Wir verknüpfen nun diese interne Rufnummer in der Fritzbox mit dem externen Ziel und begeben uns dazu in das Menü Telefonie / Telefoniegeräte. Die Zielrufnummer 11 für den ersten Klingeltaster mit dem Namen Taste 1 haben wir bereits eingerichtet.
  • Seite 22: Türklingel Für Zwei Fritzboxen

    Betriebsart Türsprechanlage Türklingel für zwei Fritzboxen Sie können mit dem TeleBell zwei Fritzboxen anrufen. Dabei ist die zweite Fritzbox nicht mit dem TeleBell verbunden. Der Anruf wird als externer Anruf durchgeführt. Funktionen für beide Fritzboxen: Türöffnen intern oder extern mit WLAN oder Mobil. Türkamera (Fritzbox2 nur mit DynDNS).
  • Seite 23 Betreiber der Kamera (Fritzubox 1) dafür eine DynDNS Verbindung einrichtet. DynDNS Anleitung siehe L-TEK Shop. Beispiel für den Live-Bild Pfad bei DynDNS: http://meinekamera.goip.de/snap.jpg Das externe Anrufen des TeleBell zum Zweck der Türöffnung ist möglich, wenn in der Fritzbox 1 eine Rufumleitung eingerichtet wurde (siehe Kapitel Bedienung).
  • Seite 24: Livebild Per Email

    TeleBell eine Kamera erfolgreich in der Fritzbox eingerichtet wurde. Nach Erhalt der Nachricht z.B. auf Ihrem Smartphone können Sie den TeleBell zurückrufen um gebenfalls das Gartentor zu öffnen. In weniger als einer halben Minute sind Sie mit den TeleBell verbunden. Email Live-Bild Rückruf zum empfangen öffnen und prüfen...
  • Seite 25 Unter Bearbeiten wählen Sie bei allen Anrufen und tragen Sie die Emailadresse ein, wohin die Nachricht gesendet werden soll. Rechts wählen Sie die Rufnummer aus für die die Pushnachricht gesendet werden soll. In unserer Anwendung ist das der Anschluss des TeleBell FON1 mit der Rufnummer **1.
  • Seite 26 TeleBell Betriebsart Türsprechanlage Livebild per Email Unter Pushservice / Absender tragen Sie die Emailabsendeadresse und das dazugehörige Kennwort ein. Sie können noch einen Absendernamen festlegen, der beim Empfänger angezeigt wird. Kamera überprüfen Wählen Sie den Dialog Telefonie / Telefoniegeräte und öffnen Sie den Dialog Türsprechanlage FON1.
  • Seite 27 Die Verbindungsdauer legt die maximale Belegtzeit des Anschlusses fest. Die Verbindungsdauer beginnt mit dem Drücken des Klingeltasters. Nach Ablauf der Verbindungsdauer schaltet der TeleBell die Verbindung ab und ist damit wieder frei für Anrufe. Die Verbindungsdauer in Sekunden wird wie folgt eingestellt. Siehe auch maximale Verbindungsdauer.
  • Seite 28: Betriebsart Telefon

    Betriebsart Telefon ■ Fritzbox ■ Speedport ■ Telefonanlage...
  • Seite 29: Zielrufnummern Speichern

    Passiver Betrieb: Wenn Sie keine Rufnummer eingeben, also z.B. *1#*# wird die Leitung nicht belegt. Die Signalisierung erfolgt nur über die Türglocke. Bei Bedarf müssen Sie dann den TeleBell anrufen, um die Tür zu öffnen. Beispiele für Zielrufnummer interne Rufnummer (siehe Bedienungsanleitung Telefonanlage)
  • Seite 30: Umleitrufnummern Speichern

    Betriebsart Telefon Umleitrufnummern speichern Eine Umleitlrufnummer ist diejenige Rufnummer die beim Drücken des Klingeltasters vom TeleBell gesendet wird, wenn die Funktion Türrufumleitung aktivert wurde, um in der Fritzbox / Speedport oder einer Telefonanlage ein Telefon oder eine Gruppe von Telefonen anzurufen.
  • Seite 31: Fritzbox, Speedport Oder Telefonanlage Einrichten

    Fritzbox. Sie gilt aber genauso für Speedport und Telefonanlagen. Gehen Sie in den Dialog Telefonie / Telefoniegeräte und registrieren Sie den Port Fon1 oder Fon2 als Telefon. Tragen Sie die Bezeichnung des Anschlusses z.B. TeleBell ein und wählen die externe Rufnummer über die Ausgehende Anrufe geleitet werden sollen.
  • Seite 32: Telebell - Die Weiteren Funktionen

    TeleBell - die weiteren Funktionen...
  • Seite 33: Die 4 Betriebsarten Des Schaltrelais S

    TeleBell Die 4 Betriebsarten des Schaltrelais S Sie können eine der 4 möglichen Betriebsarten auswählen. Wählen Sie Stern 4 Raute und geben Sie danach wie folgt ein. Schliessen Sie mit Stern ab. 1. Türglockenrelais 0= Schaltrelais S AUS 1= Türglockenrelais für Klingeltaster 1 2= Türglockenrelais für Klingeltaster 1 + 2...
  • Seite 34: Türöffner

    Der Impulstüröffner gibt dem Besucher den akustischen Hinweis zum Öffnen. Der Türmagnet kann auch über einen externen Klingeltrafo gespeist werden. Wenn Sie den TeleBell anrufen hören Sie TeleBell Meldeton den ausgewähleten TeleBell Meldeton. Wählen Sie Stern 6 und danach den Zahlenwert für den Meldeton.
  • Seite 35: Zutrittskontrolle

    Beispiel mit Tastschalter. Trafo Handhabung tippen Sie den festgelegten Morsecode am Taster ein. Der TeleBell passt sich automatisch and Ihre Eingabegeschwindigkeit an. Für LANG ist max. 1,4 Sek. zulässig. Dabei muß KURZ unter 0,7 Sek. liegen. Für schnellere Eingaben gilt das gleiche Verhältnis.
  • Seite 36 TeleBell Zutrittskontrolle Morsecode festlegen Wählen Sie Stern 6 Raute Raute und geben Sie danach wie folgt ein. Schliessen Sie mit Stern ab. 0= Zutrittskontrolle AUS / Rücksetzen 11 2 112= einfaches Beispiel für kurz kurz lang 111222111= Beispiel für Morse SOS 111 2 2 2 111 oder Ihren eigenen Zutrittscode.
  • Seite 37: Uhrzeit- Und Schaltzeiten

    TeleBell Uhrzeit und Schaltzeiten einstellen 1. Uhrzeit Hier können Sie die Zeiteinstellungen vornehmen, wenn Sie das Schaltrelais S zeitgesteuert nutzen wollen. Wählen Sie *70# für die Uhrzeit und geben Sie dann die Stunden hh und die Minuten mm ein. Schliessen Sie mit * ab.
  • Seite 38: Rufintervalle

    Wert so wählen dass Sie innerhalb der eingestellten Intervalle den Türruf in der Regel annehmen können. Andernfalls können Sie die Verbindung wieder herstellen indem Sie den TeleBell anrufen. Maximale Verbindungsdauer Mit dieser Programmierung stellen Sie die Verbindungsdauer ein. Diese beginnt mit dem Abheben des Hörers.
  • Seite 39: Aktivieren Der Verbindung

    Schließen die Eingabe mit Stern ab. Diese Funktion unterstützt den Parallelbetrieb von Telefon und TeleBell an ein und derselben Nebenstelle. Der TeleBell wird bei hereinkommenden Anrufen nicht sofort aktiviert. Somit kann das parallele Telefon das Gespräch entgegen nehmen.
  • Seite 40: Aktivieren Des Blinklichts

    3= Blinklicht für Eingang SIG Bei Drücken auf den betreffenden Klingeltaster blinkt das integrierte Licht. Rücksetzen Mit dieser Funktion setzten Sie die Einstellungen zurück in den Grundzustand. Wählen Sie die Ziffernfolge Stern 0 Raute Raute um den TeleBell zurückzusetzen wie folgt...
  • Seite 41: Grundzustand Nach Dem Rücksetzen

    Der PIN Code wird auf 0000 gesetzt und damit deaktiviert. Der Türöffner wird auf 5 Sekunden Betätigungsdauer eingestellt. Der TeleBell Meldeton wird auf 1=Einzelton gesetzt. Die Rufintervalle werden auf 6 x Läuten eingestellt. Die Verbindungssdauer nach Abheben des Hörers beträgt 60 Sek.
  • Seite 42: Telebell - Bedienen

    TeleBell - Bedienen...
  • Seite 43 Der Besucher drückt einen Klingeltaster. Die dafür programmierten Nebenstellen läuten. Interne Teinehmer werden gerufen. Der interne Teilnehmer hebt den Hörer ab und hört den TeleBell Meldeton. Der interne Teilnehmer kann nun folgende Funktionen ausführen: zum Öffnen der Tür drücken Sie Raute Raute Mit Raute 0 können Sie das Schaltrelais S...
  • Seite 44 Öffnen Sie die APP. Geben Sie die interne Rufnummer für den analogen Port z.B. Stern Stern 1 für den Port FON1 ein, an dem der TeleBell angeschlossen ist und eröffnen Sie die Verbindung. Sie können jetzt genauso wie in den beiden vorangegangenen Kapiteln mit der gleichen Zifferneingabe - die Haustüre öffnen ##...
  • Seite 45: Verbindung Zur Tür

    5 min. aktiv. Diese Funktion dient als Orientierungsbeleuchtung bei Dunkelheit. Mit Stern Stern können Sie die Verbindung zum TeleBell manuell trennen. Wenn Sie einfach nur auflegen trennt die Besetzttonerkennung die Verbindung. Falls Sie vergessen aufzulegen wird die Verbindung automatisch nach der eingestellten Verbindungsdauer getrennt.
  • Seite 46: Video Telebell

    Türanruf überträgt. Welche Kameras sind geeignet Geeignet sind IP Kameras die fortlaufend ein komprimiertes Standbild im Heimnetz bereitstellen. Die Kameras im L-TEK Shop sind eigens auf diese Eigenschaft geprüft und ermöglichen die Übertragung auf bis zu 4 Fritzfons Haustüre Haustüre Haustüre...
  • Seite 47: Mobilverbindung Zur Tür

    TeleBell Betriebsart Telefon Mobilverbindung zur Tür Wenn Sie dem TeleBell eine externe Rufnummer zugeordnet haben, können Sie auch aus der Ferne z.B. mit dem Mobiltelefon den TeleBell anrufen und die Tür öffnen. Rufen Sie mit dem Smartphone die Rufnummer an, die Sie vorher dem TeleBell zugeteilt haben.
  • Seite 48 Weiter unten legen Sie fest, wohin die Anrufe geleitet werden sollen. Wählen Sie Zielrufnummer und als Zielrufnummer den internen Anschluss FON1 oder FON2 an dem der TeleBell angeschlossen ist. Wichtig: NICHT die interne Rufnummer eingeben z.B. **1 sondern nur die Anschlussnummer also hier die 1 für FON1.
  • Seite 49: Türrufumleitung Auf Zeit (Kurzzeitige Abwesenheit)

    Mit der Funktion Türrufumleitung auf Zeit können Sie Türanrufe auf andere Ziele z.B. auf das Mobiltelefon für eine bestimmte Zeitdauer umleiten (Umleitnummer). Nach Ablauf der Zeitdauer stellt sich der TeleBell automatisch wieder zurück auf Anwesenheit (Zielrufnummer). Wenn Sie abends ausgehen und diese Funktion benutzen, stellen Sie damit sicher dass ein Türanruf am nächsten Tag wieder ganz...
  • Seite 50: Türrufumleitung Dauerhaft

    LED ON zweimal kurz. Danach Hörer auflegen. Türrufumleitung ausschalten 1 2 3 Falls Sie vorzeitig nach Hause kommen rufen Sie den TeleBell intern an 4 5 6 (z. B. Stern Stern 1 für Fritzbox FON1). Sie hören den Umleitton AUS hoch-tief Umleitung AUS und legen dann auf.
  • Seite 51: Technische Daten

    Besetzttonerkennung Besetzttonerkennung 480ms / 480ms -10% / +50% (380-500Hz) Taktung 1000ms / 4000ms (440Hz) a/b Impedanzanpassung in 4 Stufen 4 Stufen Spannungsversorgung Netzteile Modelle L-TEK ST12 Nennspannung 12 V= Stromaufnahme Standby 45mA Stromaufnahme Aktiv 70mA Leitungslänge zur Türstation bis 50m (Adern min. 0,6mm ) Belastung der Schaltkontakte 1A AC/DC 24V max.
  • Seite 52: Technischer Support

    Unser technischer Support setzt voraus, dass Sie diese Bedienungsanleitung aufmerksam und vollständig studiert haben. Sollten weitere Fragen entstehen besuchen Sie den L-TEK Shop. Dort erhalten Sie zusätzliche Hilfestellung. Sollten wir Ihr Problem auch dann nicht lösen, senden Sie uns bitte Ihr Anliegen im Formularfeld www.l-tek.net/Technischer Support oder per Email an:...
