venotec Abyzz Interface Bedienungsanleitung

Bedienungsanleitung
Abyzz Interface
Lieferumfang

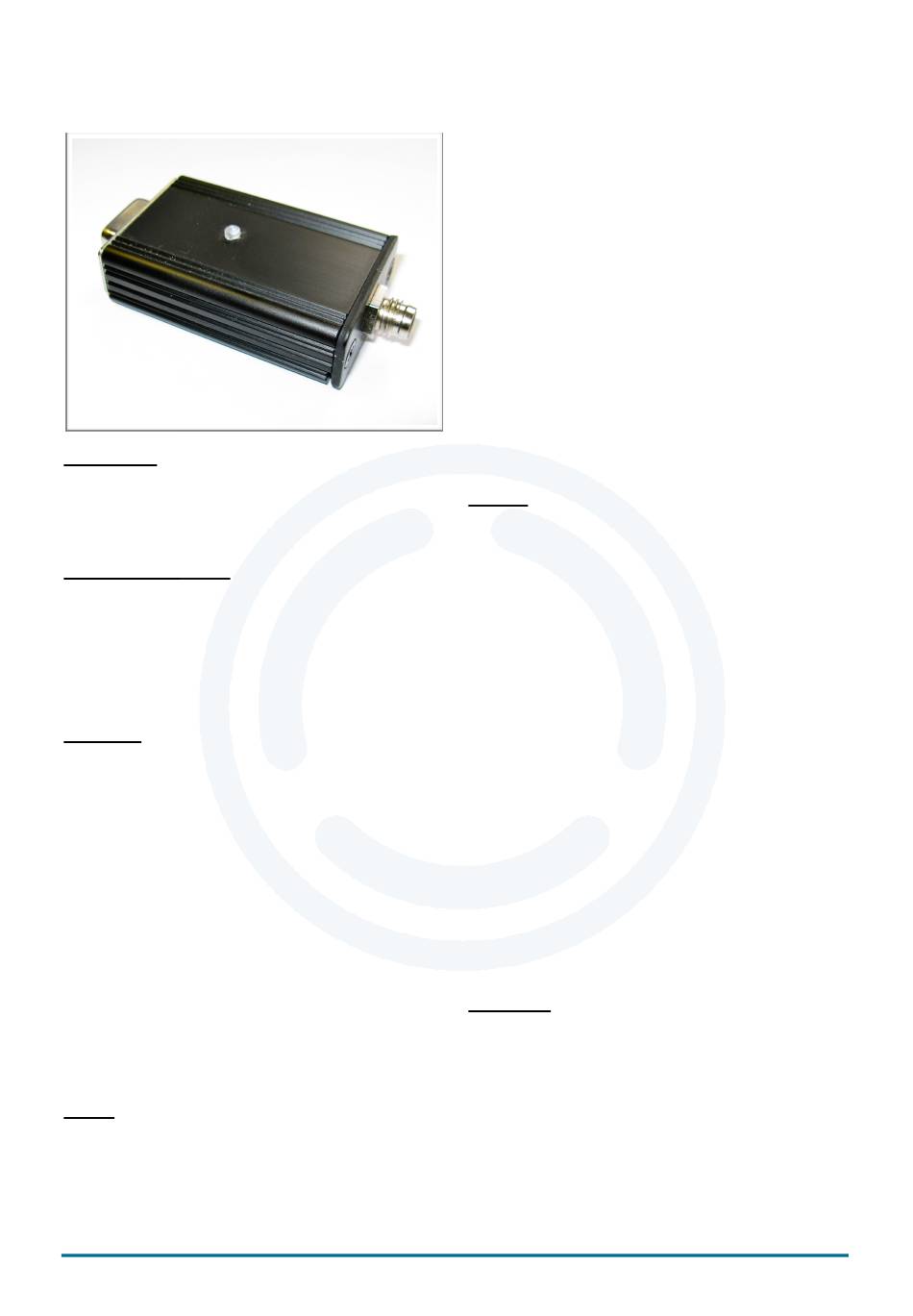

1 Abyzz ® Interface
1 Verbindungsleitung (Treiber <-> Interface)
1 Bedienungsanleitung
1 Anschlussleitung (Interface <-> Regelsignal)
Funktionsbeschreibung
Mit dem Abyzz ® Interface können Sie Ihre Abyzz
mittels eines 0...10V Gleichspannungssignals steuern.
Diese Ansteuerungsart findet häufig in der Automation
seine Anwendung und wird daher von allen gängigen
Steuerungen unterstützt. Das Gerät eignet sich zum
Einsatz mit elektronisch gesteuerten Abyzz
jeder Leistungs- und Drehzahlklasse.
Installation
Das Abyzz ® Interface wird direkt in den mit „Master"
beschrifteten Anschluß am Abyzz
Alternativ können Sie auch das beigelegte Verbindungs-
kabel verwenden.
Über die beiliegende Anschlussleitung wird das Gleich-
spannungssignal und ggfs. die benötigte Betriebs-
spannung angeschlossen. Der Anschluß an der Steuer-
elektronik muss entsprechend der Herstellerangabe
durchgeführt werden. Die Leitungsbelegung entspricht
folgendem Schema:
Braun : +5V
Blau : Masse
Schwarz : 0...10V Signal (gegen Masse)
* Wird nur beim Modell A420eco benötigt.
Der Anschluß sollte von entsprechend ausgebildetem
Fachpersonal durchgeführt werden.
Betrieb
Bei ordnungsgemäßem Anschluß zeigt die Leuchtdiode
den Betriebszustand an:
LED leuchtet dauerhaft:
Interface in Betrieb.
® Pumpen
® Pumpen
® Treiber gesteckt.
(ext. Speisung)*
LED blinkt gleichmässig (1s an, 1s aus):
Kommunikationsfehler, Datenübertragung schlägt fehl.
Treiber erneut aus- und einschalten, Verbindung prüfen.
LED aus:
Interface ausser Betrieb. Keine Versorgungsspannung,
Verbindungen prüfen.
Eine eventuelle Störung kann verschiedene Ursachen
haben. Wenn das Interface eine normale Kommunikation
anzeigt und Ihre Pumpe nicht oder mit falscher Drehzahl
läuft, liegt definitiv ein Fehler in der 0...10V Schnittstelle
vor. Dies kann im Rahmen dieser Anleitung nicht
ausführlich behandelt werden, wir bitten hierfür um Ihr
Verständnis. Ist die Störung nicht zu beheben,
kontaktieren Sie bitte Ihren Fachhändler oder venotec. In
einem solchen Fall halten Sie bitte die Seriennummern
des Gerätes bereit. Sie finden diese auf dem Serien-
nummernsiegel (blauer Aufkleber).
Garantie
Begleitend zur gesetzlichen Gewährleistung gewähren wir
Ihnen 24 Monate Garantie. Ansprüche gegenüber venotec
in Anlehnung an das in dieser Anleitung beschriebene
Produkt richten sich ausschließlich nach den Garantie-
bestimmungen des Herstellers. Durch technische
Verbesserungen und Innovationen können die Produkt-
spezifikationen von den in dieser Anleitung gemachten
Angaben abweichen.
Im Falle einer Beanstandung senden Sie das Gerät
optimalerweise originalverpackt mit beiliegendem Kauf-
beleg, an Ihren Fachhändler bei dem Sie das Produkt
erworben haben oder direkt an venotec.
Die Garantie erstreckt sich auf Werkstoff-, Funktions- und
Produktionsmängel, welche bei bestimmungsgemäßem
Gebrauch auftreten können. Sie gilt nicht für Schäden
durch Transporte, Ersatzansprüche über das Produkt
hinaus, unsachgemäße Behandlung, Fahrlässigkeit,
falschen Einbau oder nach Eingriffen und Veränderungen,
welche von nicht autorisierten Personen vorgenommen
wurden. Wir schließen für diese Fälle jede Haftung
ausdrücklich aus. Folgeschäden sind ausdrücklich von
Garantie- und Gewährleistungsansprüchen ausge-
schlossen. Ein sofortiger Garantieverlust liegt vor bei:
Abgetrennten Originalsteckern, einbau von nicht originalen
Ersatzteilen und Schäden durch Feuchtigkeit in der
Elektronik.
Entsorgung
Das Produkt darf nach der Verordnung RL2002/96/EG
nicht im normalen Hausmüll entsorgt werden. Die
zugehörige WEEE Nummer beim EAR lautet: DE
16546900. Wenn Sie das Produkt nicht durch uns
entsorgen lassen, übernehmen Sie auf eigene Kosten die
Pflicht der Entsorgung nach den gesetzlichen Vorschriften
und stellen uns von der Verpflichtung gemäß §10 Abs. 2
ElektroG und damit in Zusammenhang stehender
Ansprüche von Dritten frei.
Technische Änderungen vorbehalten
Hersteller: venotec UG, Rastede
© 2010 www.venotec.de
Stand 06/2010
