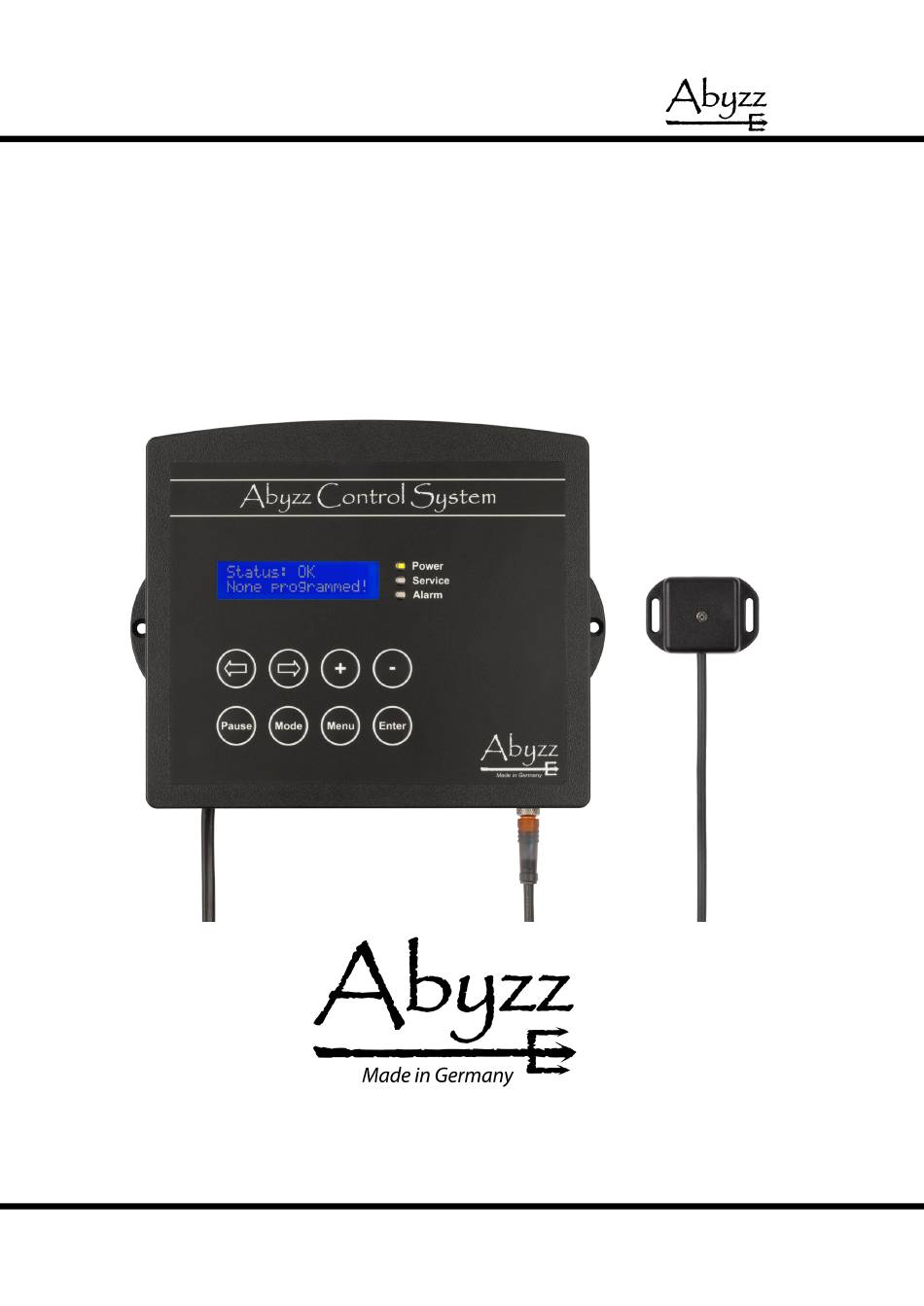

- Seite 1 Bedienungsanleitung Abyzz Control System...
- Seite 2 © 2013 venotec GmbH GmbH Am Nordkreuz 36 26180 Rastede Deutschland www.venotec.de Durch technische Verbesserungen und Innovationen können die Produkt- spezifikationen von den in diesem Handbuch gemachten Angaben abweichen. Abyzz und venotec sind eingetragene Markenzeichen. Stand: 18.10.2013...
- Seite 3 Inhalt Seite Inhalt Abbildungsverzeichnis Vorwort Lieferumfang Funktionsbeschreibung Warnhinweise Installation Übersicht über mögliche Strömungssimulationen Kurzbeschreibung der Bedienelemente Allgemeines zur Bedienung Inbetriebnahme Futterpause Das Hardwaremenü (Setup Hardware) Die Profilprogrammierung (Setup Profile) Spezielle Funktionen (Special functions) Detailanzeige Servicemodus Garantie Störungsbeseitigung Entsorgung Stichwortverzeichnis Anhang...
- Seite 4 Abbildungsverzeichnis Abbildungsverzeichnis Seite Abb. 1 Übersicht des Systems Abb. 2 Strömungsprofil (Beispiel) Abb. 3: Beispiel Programmierung...
- Seite 5 Vorwort Vielen Dank, dass Sie sich für das Abyzz Control System (ACS) der Firma venotec entschieden haben. Mit diesem leistungs-fähigen Produkt haben Sie die Möglichkeit, aktuell bis zu acht geeignete Abyzz Pumpen optimal zu steuern. Dieses Handbuch soll Ihnen dabei helfen, das Produkt in Betrieb zu nehmen und die notwendigen Einstellungen vorzunehmen.
- Seite 6 Lieferumfang 1* Abyzz Control System (ACS) 1* Lichtsensor 5m 1* Bedienungsanleitung...
- Seite 7 Funktionsbeschreibung Mit dem ACS können Sie, für jede angeschlossene Pumpe separat, permanente Förderleistungen einstellen oder zufällige Strömungen und aufwändige Wellenprofile erstellen. Weiterhin stehen Ihnen verschiedene Überwachungs- funktionen und ein Alarmsystem zur Verfügung. Eine weitere Anwendung ist das Erzeugen von unterschiedlichsten Wasserspielen im Teich oder Gartenanlagen. Das ACS informiert Sie weiterhin über notwendige Wartungsintervalle sowie Stromverbrauch und gibt Ihnen die Möglichkeit, externe Alarmsysteme an Ihr System anzuschließen.
- Seite 8 Warnhinweise Vor Arbeiten an Pumpen grundsätzlich den Netzstecker ziehen! Achtung Hochspannung: Eine Öffnung der Elektronik ist untersagt und nur durch den Hersteller durchzuführen! Trennen Sie während des Betriebs auf keinen Fall die Motorzuleitung vom Treiber! Verbinden Sie nur eindeutig zugehörige Teile miteinander! Halten Sie die Zuleitungen, Stecker und Treiber trocken und schützen Sie die Komponenten vor Beschädigungen.
- Seite 9 Bitte beachten Sie die Leitungslänge, diese sollte vom ACS zum ersten anzusteuernden Treiber nicht länger als 2m sein. Beachten Sie bitte die Leitungslänge des Lichtsensors (5m). Passende Verlängerungen können Sie von venotec erhalten. Zur Übersicht dient Abbildung 1. Abbildung 1: Übersicht des Systems Hinweis: Eine Unterputzmontage ist ebenfalls möglich, darf aber nur durch...
- Seite 10 Pumpenanschluß Die Kommunikation mit den Pumpen erfolgt über die 9-polige Sub-D Buchse an der Unterseite des Gehäuses. Verbinden Sie das mitgelieferte Kabel zuerst mit der 9-poligen Buchse am ACS. Bitte schließen Sie die Abyzz Treiber erst später an. Lesen Sie die Anleitung vollständig, bevor Sie Ihre Pumpen anschließen.
- Seite 11 Übersicht über mögliche Strömungssimulationen (Beispiele) Die nachfolgenden Beispiele sollen Ihnen als Anregung dienen und zeigen nur eine Auswahl der möglichen Betriebsarten und Anwendungen. Beim Anschluß von bereits einer einzelnen steuerbaren Pumpe können Sie schon folgende Strömungssimulationen ermöglichen: 1. Stetige Strömung (PERMANENT) Die eingestellte Leistung von 0…100% wird gehalten, die Pumpe läuft im Dauerbetrieb.
- Seite 12 4. Zufallsströmung (RANDOM) Die angeschlossene Pumpe wird in Leistung und Zeit rein zufällig angesteuert und erzeugt so eine zufällige Strömungssituation im Becken. In diesem Fall wird lediglich die maximale und minimale Pumpenleistung programmiert. Wir empfehlen, vor dem Aktivieren des Zufallsmodus, Ihre Pumpen manuell mit voller Leistung zu betreiben um sicherzustellen, dass kein Wasser aus dem Becken treten kann.
- Seite 13 ( S t r e s s r e d u k t i o n f ü r I h r e P f l e g l i n g e , S c h a l l r e d u k t i o n , Energieverbrauchsreduktion).
- Seite 14 8. Alternierende Strömungsrichtung Je nach Anordnung der Auslässe im Becken können Sie mittels kundenspezifischer Programmierung die Strömung aus mehreren verschiedenen Richtungen abwechselnd erzeugen.
- Seite 15 9. Frei wählbares Strömungsprofil mit Wechsel Die frei programmierbaren Profile können so erstellt werden, dass sie sich zueinander in ihrer Phasenlage (Abfolge) verschieben. Hierdurch können interessante Effekte erzielt werden (addieren und subtrahieren von Wellen). Auch hier besteht die Gefahr, höhere Wellen zu erzeugen, als es mit normaler Pumpenleistung möglich wäre.
- Seite 16 10. Kombinationen aus verschiedenen Programmierungen Sämtliche Kombinationen aus den o.a. Beispielen sind gemeinsam zu benutzen.
- Seite 17 11. Futterpause Bei Start einer Futterpause laufen alle angeschlossenen Pumpen unabhängig von Ihrer Programmierung mit einer Leistung von 5%. Nach Abbruch oder Ende der Futterpause (180s) starten alle Pumpen mit Ihrer normalen Programmierung neu.
- Seite 18 12. Profilwechsel Sie können verschiedene Profile in Abhängigkeit des Lichtsensors oder einer einstellbaren Zeit wechseln, also z.B. tagsüber einen Wellenmodus und Nachts einen ruhigen Dauermodus programmieren. Tag: Nacht:...
- Seite 19 Kurzbeschreibung der Bedienelemente Display: Das Display dient zur Anzeige von Betriebsdaten, Programmierungen und Meldungen des ACS. Das Display schaltet sich nach einiger Zeit ab, wenn keine Taste gedrückt wurde (Bildschirmschoner zur Erhöhung der Lebensdauer). Drücken Sie kurz auf eine beliebige Taste, um das Display wieder zu aktivieren. LED´s: Die drei Leuchtdioden zeigen verschiedene Informationen an: Power:...
- Seite 20 Allgemeines zur Bedienung Die Bedienung des ACS erfolgt über eine menübasierte Benutzeroberfläche. Die Menüstruktur ist im Anhang grafisch dargestellt. Die erste Anzeige nach dem Einschalten ist der Übersichtsmodus, mit welchem sich das ACS nach jedem Neustart meldet. Sie gelangen durch das (mehrmalige) Drücken der Taste [Menu] immer wieder in diesen Modus, wenn Sie sich vorher in einem Untermenü...
- Seite 21 Inbetriebnahme Vor der Inbetriebnahme vergewissern Sie sich, daß keine Pumpe angeschlossen ist. Neue Pumpen müssen einzeln nacheinander in das System eingebunden werden, bereits programmierte Pumpen können in Betrieb bleiben. Stecken Sie nun den Stecker des ACS in eine passende Steckdose. Das Gerät startet mit einer Begrüssungsmeldung und geht in den Übersichtsmodus.
- Seite 22 Futterpause Um eine Futterpause (180 Sekunden „Stillstand“ aller Pumpen) durchzuführen, drücken Sie im Übersichtmodus die Taste [Pause], die Anzeige wechselt zu „Feeding break“. Die Zeit der Pause wird rückwärts gezählt, nach Ablauf der Zeit werden die Profile neu gestartet und der normale Betrieb wird aufgenommen. Möchten Sie die Pause vorzeitig beenden, drücken Sie nochmals die Taste [Pause].
- Seite 23 Das Hardwaremenü (Setup Hardware) In diesem Menü können alle Hardwareeinstellungen erfolgen, d.h. das Einrichten der Pumpen. Pumpen suchen (Search Slaves) Neu angeschlossene oder auch bereits mit einer Adresse versehene Pumpen können hier gesucht werden. Sind mehrere Pumpen mit der gleichen Adresse am Bus, kommt es zu Kommunikationsstörungen.
- Seite 24 Die Profilprogrammierung (Setup Profile) Sie wählen in diesem Bildschirm die zu programmierende Pumpe mit den Tasten [+] und [-] aus und drücken dann [Enter], um mit der Einstellung zu beginnen. Sie können nun als erstes wählen, ob die Pumpe mit wechselnden Profilen laufen soll.
- Seite 25 gesteuert. Nachts wird die Maximalleistung automatisch auf den halben Tagesmaximalwert gesenkt. Je nachdem, welche Betriebsart Sie für die jeweilige Pumpe auswählen, werden Sie in den darauf folgenden Schritten automatisch durch die Eingaben geführt. Alle Änderungen wirken sich direkt auf die Pumpen aus, so daß Sie die Änderung direkt beobachten können.
- Seite 26 Als Programmierhilfe können Sie auf den folgenden Seiten eigene Profile skizzieren. Tragen Sie in die Kästchen oberhalb die jeweils gewünschte Leistung in Prozent ein, unterhalb die gewünschte Abschnittslänge in Sekunden und in das Kästchen ganz links die Nummer der Pumpe. Sie können dann in der Profilprogrammierung einfach die Werte übertragen, indem Sie Ihre Skizzen mit der Abbildung vergleichen.
- Seite 27 Programmierhilfe:...
- Seite 29 Alarmkontaktes (Schließer und Öffner). Über diesen Kontakt können Sie externe Alarmsysteme (Melde-einrichtungen) ansteuern. Der Anschluß muss durch venotec oder qualifiziertes Fachpersonal erfolgen. Die Kontaktierung erfolgt über den dreipoligen Klemmenblock im ACS, welcher mit S, M und O gekennzeichnet ist. M ist der Mittelkontakt des Relais, S und O entsprechend Schließer- und...
- Seite 30 Detailanzeige Drücken Sie im Übersichtsmodus [Mode], um in den Detailanzeigemodus zu kommen. Hier können Sie mit der Taste [Mode] durch die verschiedenen Anzeigen navigieren und mit den Tasten [+] und [-] die abzufragende Pumpe wählen. Folgende Anzeigen stehen Ihnen zur Verfügung: Pumpentyp Hier können Sie die Hardwareversionsnummer und den Pumpentyp abfragen.
- Seite 31 Servicemodus Das ACS überwacht permanent den Betriebszustand aller angeschlossenen Pumpen. Sollte ein Gerät ausfallen, werden Sie darüber informiert und ein Alarmsignal ertönt. Wenn Sie eine Pumpe zu Wartungs- und Reinigungsarbeiten abschalten, wird das ACS einen Fehler erkennen, einen Alarm auslösen und um Quittierung bitten: Bestätigen Sie den Alarm nicht als einen durch Sie ausgeführten Serviceeingriff, bleibt der Alarmzustand bis zur Behebung der Fehlerursache bestehen.
- Seite 32 Im Falle einer Beanstandung kontaktieren Sie uns bitte direkt und senden Sie, falls erforderlich, das Gerät optimalerweise originalverpackt mit beiliegendem Kaufbeleg und Garantieschein direkt an venotec. Wir bitten um Ihr Verständnis das an uns unfrei gesendete Lieferungen nicht angenommen werden. Diese Sendungen gehen unbearbeitet an den Absender zurück.
- Seite 33 Störungsbeseitigung Im Falle einer Störung wird das ACS eine Fehlermeldung ausgeben und gegebenenfalls einen Alarm auslösen. Ist die Kommunikation zwischen Pumpe und ACS gestört, obwohl die Pumpe noch funktionsfähig ist, wird die Pumpe auf die am Treibers eingestellte Leistung wechseln. Dies bietet ein weiteres Plus an Sicherheit, da selbst bei Unterbrechung der Kommunikationsleitung eine einstellbare Pumpenleistung gewährleistet ist.
- Seite 34 Der Hersteller venotec GmbH Am Nordkreuz 36 26180 Rastede / Germany erklärt hiermit, dass die Bauart des Steuergerätes Abyzz Control System (ACS) folgenden einschlägigen Bestimmungen enspricht: EG-Richtlinie EMV (89/336/EWG + 93/97/EWG) Angewendete harmonisierte Normen: DIN EN 61000-6-1 (Störfestigkeit); DIN EN 61000-6-3 (Störspannung, Störfeldstärke);...
