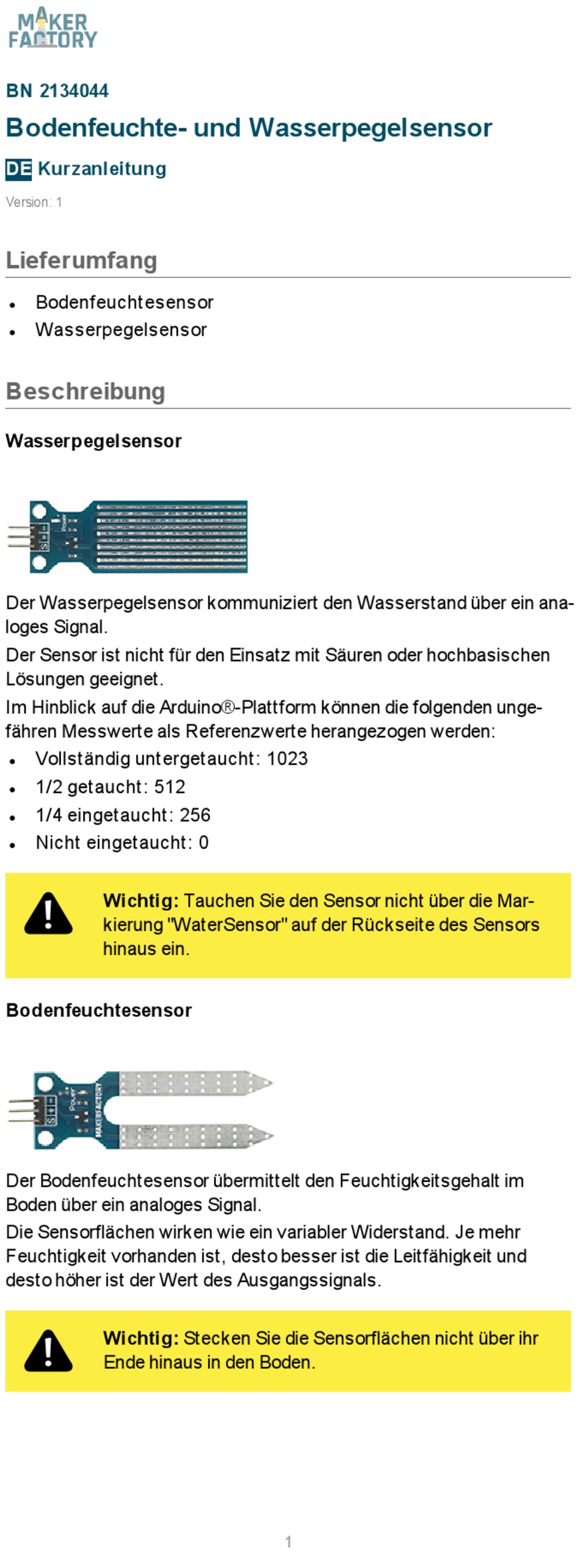

BN 2134044
Bodenfeuchte- und Wasserpegelsensor
DE
Kurzanleitung
Version: 1
Lieferumfang
Bodenfeuchtesensor
l
Wasserpegelsensor
l
Beschreibung

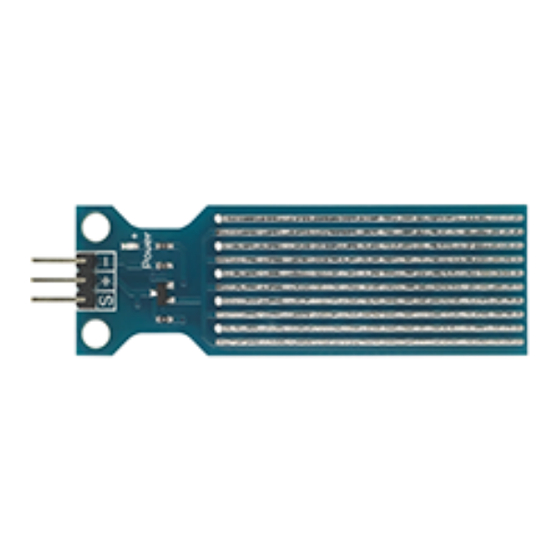

Wasserpegelsensor
Der Wasserpegelsensor kommuniziert den Wasserstand über ein ana-
loges Signal.
Der Sensor ist nicht für den Einsatz mit Säuren oder hochbasischen
Lösungen geeignet.
Im Hinblick auf die Arduino®-Plattform können die folgenden unge-
fähren Messwerte als Referenzwerte herangezogen werden:
Vollständig untergetaucht: 1023
l
1/2 getaucht: 512
l
1/4 eingetaucht: 256
l
Nicht eingetaucht: 0
l
Wichtig: Tauchen Sie den Sensor nicht über die Mar-
kierung "WaterSensor" auf der Rückseite des Sensors
hinaus ein.
Bodenfeuchtesensor
Der Bodenfeuchtesensor übermittelt den Feuchtigkeitsgehalt im
Boden über ein analoges Signal.
Die Sensorflächen wirken wie ein variabler Widerstand. Je mehr
Feuchtigkeit vorhanden ist, desto besser ist die Leitfähigkeit und
desto höher ist der Wert des Ausgangssignals.
Wichtig: Stecken Sie die Sensorflächen nicht über ihr
Ende hinaus in den Boden.
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Maker Factory 2134044

Inhaltszusammenfassung für Maker Factory 2134044

  • Seite 1 BN 2134044 Bodenfeuchte- und Wasserpegelsensor Kurzanleitung Version: 1 Lieferumfang Bodenfeuchtesensor Wasserpegelsensor Beschreibung Wasserpegelsensor Der Wasserpegelsensor kommuniziert den Wasserstand über ein ana- loges Signal. Der Sensor ist nicht für den Einsatz mit Säuren oder hochbasischen Lösungen geeignet. Im Hinblick auf die Arduino®-Plattform können die folgenden unge- fähren Messwerte als Referenzwerte herangezogen werden:...

  • Seite 2: Anwendungsbeispiel

    Entwickler Ressourcen Entwickler-Ressourcen und zusätzliche Produktinformationen sind verfügbar über: https://www.conrad.de/ https://docs.makerfactory.io/ Pinout / Pin Map Beschreibung Signal Pin Stromversorgung Anwendungsbeispiel Die Beispiele zeigen je eine einfache Anwendung jedes Sensors. Schließen Sie nicht beide Sensoren gleichzeitig an. Führen Sie ein Beispiel nach dem anderen aus. Die Anweisungen basieren auf der Arduino®-Plattform.
  • Seite 3 (100); delay Code - Feuchtigkeitssensor // Moisture Level Sensor // Sensor pin connected to analog pin A0 sensorPin = 0; sensorValue = 0; void setup() { // Sets the baud rate for data transfer in bits/- second Serial.begin (9600); pinMode (sensorPin, INPUT loop() {...

  • Seite 4: Technische Daten

    Technische Daten Wasserpegelsensor Betriebsspannung 5 V/DC Sensortyp Analog Abmessungen (ca.) 65 x 22 x 6 mm Gewicht (ca.) Bodenfeuchtesensor Betriebsspannung 3,3 oder 5 V/DC Betriebsstrom <20 mA Stromversorgung 5 V: 0 - 3 V/DC Ausgangsspannung Stromversorgung 3 V: 0 - 1,7 V Sensortyp Analog Nutzungsdauer (ca.)
