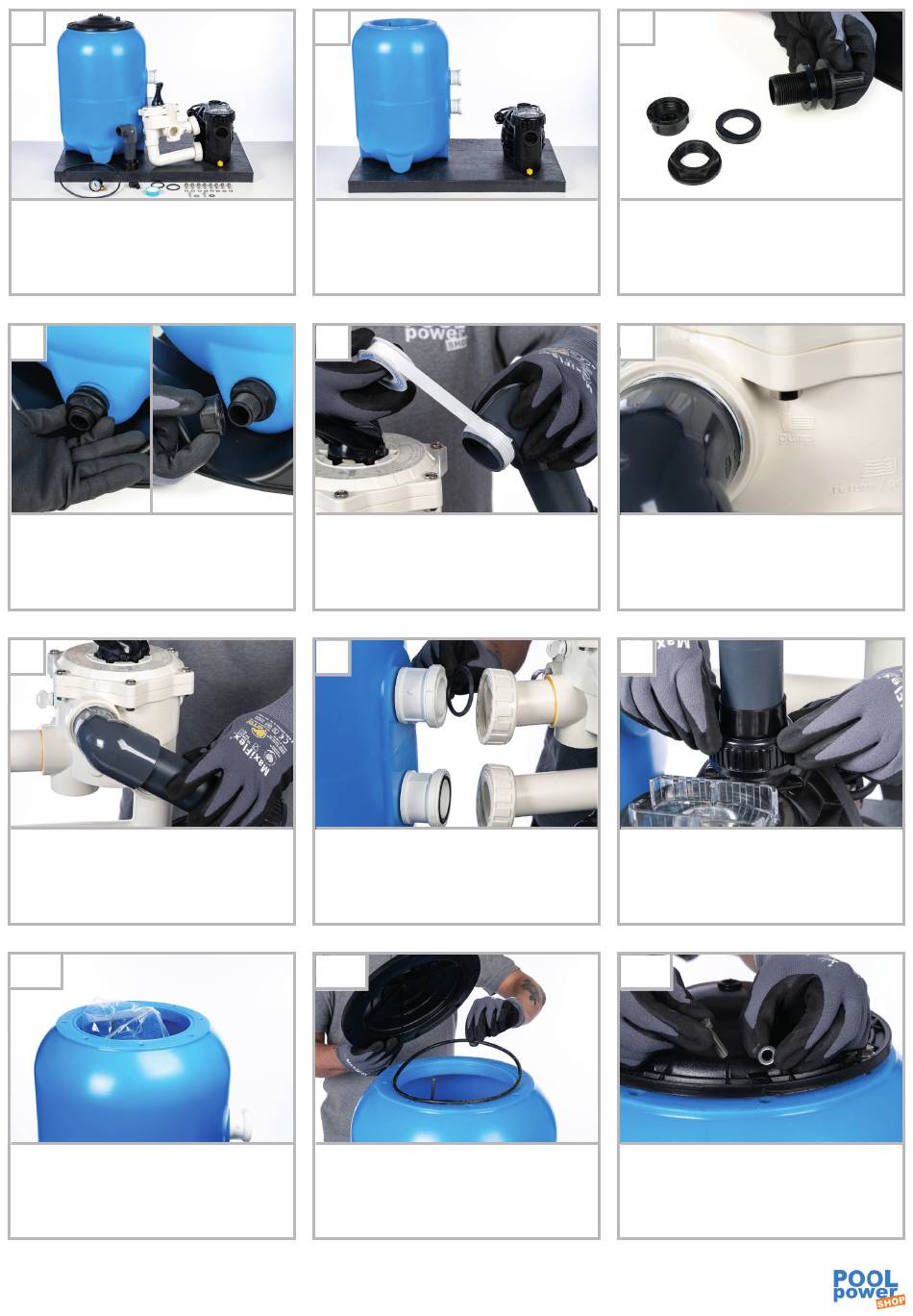

Pool Power Shop PPS II 400 Montageanleitung

1
Stellen Sie alle Teile der Sandfi lteranlage
bereit für die Montage.
4
Schieben Sie zuerst den Dichtungsring auf
das Gewinde. Dann schrauben Sie die Kon-
termutter und anschließend die Verschluss-
kappe auf das Entleerungsventil des Filter-
kessels.
7
Das Verbindungsstück sollte fest ver-
schraubt und nach unten zur Pumpe aus-
gerichtet sein.
10
Wasser einfüllen, bis das Filtersieb mit Wasser
bedeckt ist. Dann das Filtermedium hinzugeben
(Gebrauchsanweisung von Kessel beachten).
Bedecken Sie das Steigrohr mit einer Tüte, damit
nichts in das Steigrohr gelangen kann.
2
Stellen Sie die Filterpalette samt Kessel und
Pumpe an den fi nalen Standort. Richten Sie
den Kessel so aus, dass die Anschlüsse zur
Pumpe zeigen.
5
Nun wird das Mehrwegeventil angeschlos-
sen. Nehmen Sie sich das PVC-Verbin-
dungsstück. Wickeln Sie ein paar Lagen Te-
fl onband um das Gewinde am Winkelende.
8
Dann verbinden Sie das Ventil mit dem Kes-
sel. Legen Sie in beide Öffnungen einen
Dichtungsring ein. Schrauben Sie erst die
obere Verbindung, dann die untere locker
an. Anschließend beides festziehen.
11
Nun kann der Kessel geschlossen werden.
Legen Sie den Dichtungsring in die dafür
vorgesehene Fuge.
Montageanleitung Sandfi lteranlage PPS II 400/500/600mm mit Hayward oder Speck Pumpe
3
Montieren Sie das Entleerungsventil am
Filterkessel. Das Bauteil, das hier gehalten
wird, stecken sie samt Dichtungsring von in-
nen durch das dafür vorgesehene Loch am
Fuß des Kessels.
6
Verschrauben Sie das Verbindungsstück
am Mehrwegeventil-Anschluss „Pump"
9
Pumpe anschließen: Auch hier unbedingt
einen Dichtungsring verwenden. Richten
Sie dazu die Pumpe bündig unter dem Rohr
aus. Ggf. heben Sie das Ventil dazu leicht
an. Nun ziehen die Überwurfmutter fest.
12
Jetzt die Schrauben mit je einer Unterleg-
scheibe nutzen um den Deckel mit dem
Kessel zu verbinden. Erst über Kreuz leicht
anziehen, dann alle festziehen.
