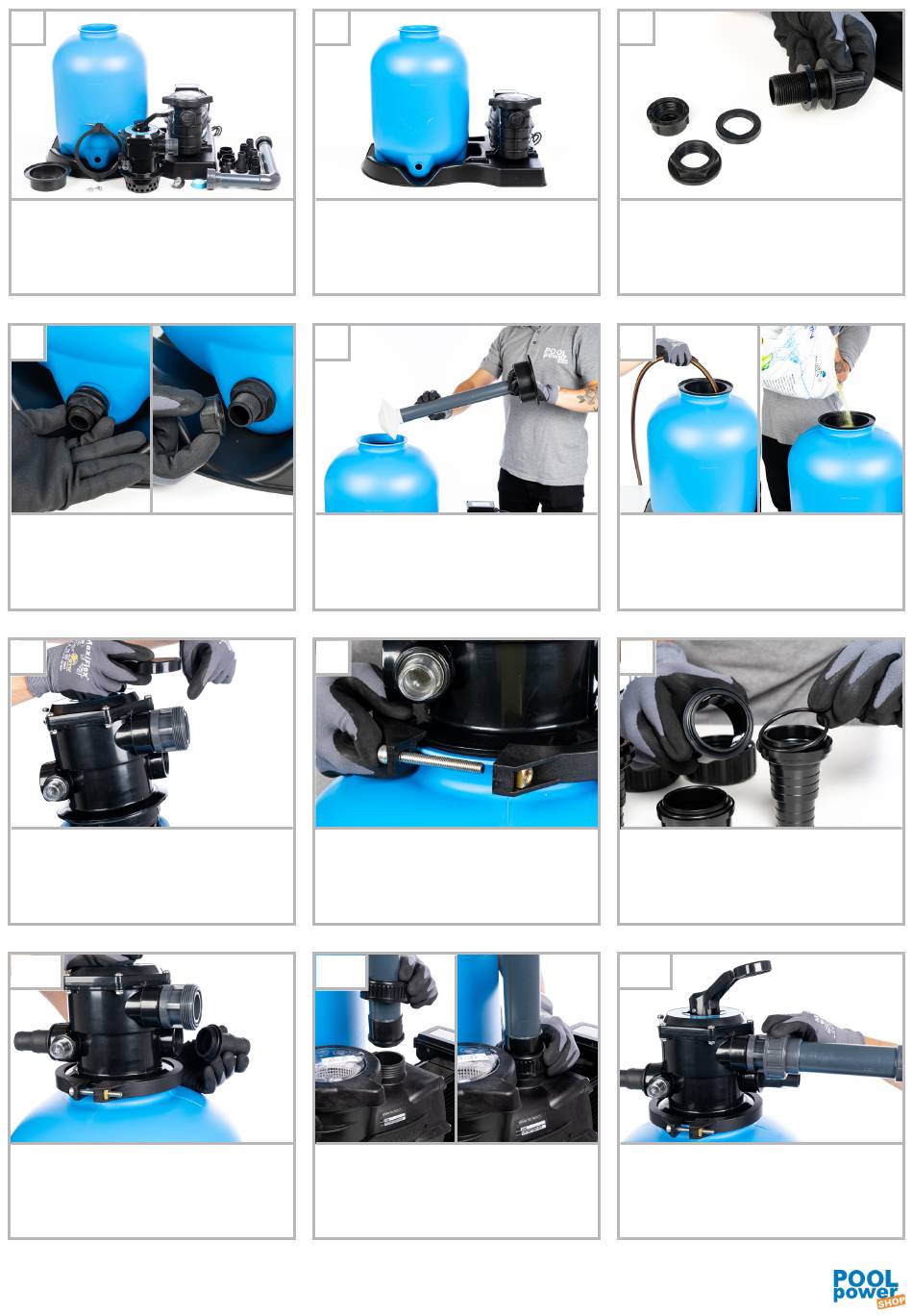

Pool Power Shop PPS 400 Montageanleitung

1
Stellen Sie alle Teile der Sandfilteranlage
bereit für die Montage.
4
Schieben Sie zuerst den Dichtungsring auf
das Gewinde. Dann schrauben Sie die Kon-
termutter und anschließend die Verschluss-
kappe auf das Entleerungsventil des Filter-
kessels.
7
Setzen Sie das Mehrwegeventil (mit
Dichtungsring!) auf den Filterkessel. Dabei
muss die vormontierte Muffe an der gezeig-
ten Öffnung (Beschr. „Pump") zur Filter-
pumpe ausgerichtet sein.
10
Drehen Sie die mitgelieferten Schlauchstut-
zen in die Gewindeöffnungen des Mehrwe-
geventils ein. Achten Sie darauf, dass diese
jeweils mit einem Dichtungsring versehen
sind.
2
Stellen Sie die Filterpalette samt Kessel und
Pumpe an den finalen Standort. Richten Sie
den Kessel so aus, dass die Öffnung für das
Ablassventil für Sie gut erreichbar ist (nicht
zur Pumpe ausrichten).
5
Platzieren Sie das Steigrohr senkrecht in
dem Filterbehälter, das Filtersieb bzw. das
Schlitzrohr zeigt dabei nach unten. Oben
auf liegt die Einfüllhilfe. Es darf auf keinen
Fall Filtermedium in das Rohr gelangen.
8
Legen Sie den Spannring um die Ränder
von Kessel und Mehrwegeventil und ziehen
Sie diesen fest an.
11
Platzieren Sie das lange Ende des PVC-
Rohrs auf der oberen Öffnung der Pumpe
und ziehen Sie die Mutter fest an.
Montageanleitung PPS 400/500 & Sandy 50 mit Hayward/Speck-Pumpe | PVC-Hartrohr
3
Montieren Sie das Entleerungsventil am
Filterkessel. Das Bauteil, das hier gehalten
wird, stecken sie samt Dichtungsring von in-
nen durch das dafür vorgesehene Loch am
Fuß des Kessels.
6
Füllen Sie Wasser ein, bis das Filtersieb
vollständig mit Wasser bedeckt ist. Dann
geben Sie das Filtermedium hinzu (Dabei
Gebrauchsanweisung von Kessel und Fil-
termedium beachten)
9
Stellen Sie sicher, dass die PVC-Muffen mit
Dichtungsringen bestückt sind. Ggf. befin-
den sich diese an den Schlauchstutzen für
für die Flexverrohrung.
12
Das andere Ende des Hartrohrs wird an der
vormontierten Muffe des Mehrwegeventils
angeschlossen (Beschr. „Pump"). Die Über-
wurfmutter fest anziehen.
