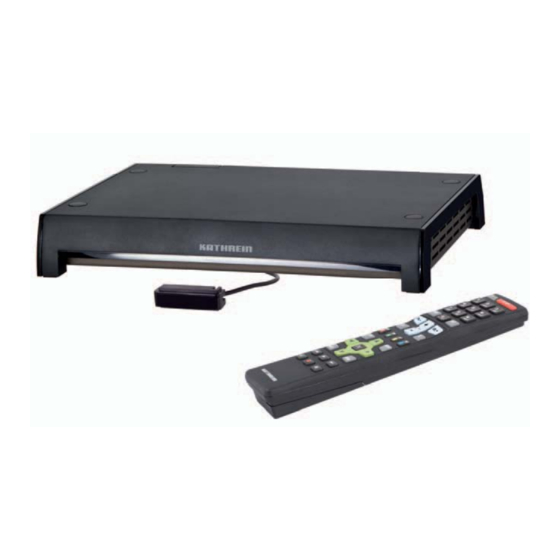

Kathrein UFS 940sw Verwendungshinweis

Hinweis zur Verwendung des UFS 940sw an einer Flachantenne BAS 60 mit
Neigungsmesser HDZ 60 - Einstellung Positionsbestimmung am UFS 940sw
Aufruf Menü Antennen-Konfi guration
• Wählen Sie vor dem Ausrichten der Antenne ein Programm des gewünschten Satelliten an

• Drücken Sie die (Grün)-Taste
• Wählen Sie das Menü „Antennen-Konfi guration" aus (
Auswahl in Zeile „System" muss „Mobile Antenne" sein!

Einstellung mit den
Positionsbestimmung
• Wählen Sie die Zeile „Positionsbestimmung" aus (
• Wählen Sie die Art der Positionsbestimmung aus (
entweder „GPS" oder „Listenwahl" und drücken Sie die
Sie erhalten folgende Einblendung (Beispiel):
Auswahl „GPS"
• Die Einstellungen werden mit den Cursor(
• Bestätigen Sie Ihre Auswahl mit der
Einstellen der Elevation
Istwert = Aktuelle Elevation der Flachantenne
Sollwert = Einzustellender Elevationswert der Flachantenne
Ist- und Sollwert stimmen überein = grüner Balken (siehe Bild
rechts).
Ist- und Sollwert stimmen nicht überein =
roter Balken (siehe kleines Bild).
Falls nötig, richten Sie die Antenne neu aus. Stellen Sie die Elevation so ein, dass Sie einen grünen Balken erhalten (siehe Bild oben).
Den Azimut stellen Sie so ein, dass Sie ein Maximum an Signalstärke und -qualität erhalten. Beachten Sie bei der Einstellung die der
Antenne beiliegende Dokumentation. Mit der
-Tasten.


)- bzw. den Zifferntasten vorgenommen

-Taste

-Taste können Sie das Menü wieder verlassen. Ihre Einstellungen werden gespeichert.

) und drücken Sie die
)
• Bei Auswahl „GPS" können Sie die GPS-Koordina-

ten Ihres Standortes eingeben.
) -
• Bei Auswahl „Listenwahl" geben Sie zuerst das

Land und dann die Stadt Ihres Standortes aus einer
-Taste
im Gerät hinterlegten Liste ein.
1 / 2

-Taste
Auswahl „Listenwahl"
